WAYON維安代理推出BMS專用MOS管

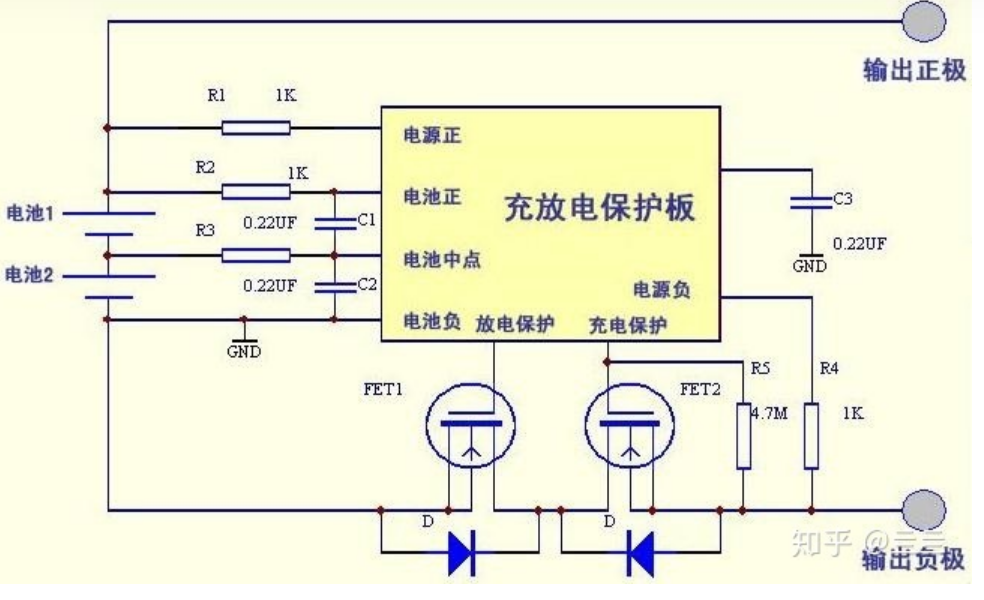

鋰電池主要由兩大塊構成，電芯和保護板PCM（動力電池一般稱為電池管理系統BMS），電芯相當于鋰電池的心臟，管理系統相當于鋰電池的大腦。而保護板主要由保護芯片（或管理芯片）、MOS管、電阻、電容和PCB板等構成。電池能正常工作，很大程度上得益于保護板，因而保護板也有電池保護神之稱。
而MOS管在鋰動力保護板上使用2pcs作為充放電保護，而在實際的工作中，根據不同的應用，會使用多個功率MOS管并聯工作，以減小導通電阻，增強散熱性能。在選擇MOS方面，根據鋰電池串聯的電芯電壓選擇MOS的BVDSS，根據電池容量對當前放電電流的要求與過流及短路保護的要求來選擇MOS的電流。來看下保護板對電芯有哪些保護作用。
產品概述
鋰電池主要由兩大塊構成，電芯和保護板PCM（動力電池一般稱為電池管理系統BMS），電芯相當于鋰電池的心臟，管理系統相當于鋰電池的大腦。而保護板主要由保護芯片（或管理芯片）、MOS管、電阻、電容和PCB板等構成。電池能正常工作，很大程度上得益于保護板，因而保護板也有電池保護神之稱。
而MOS管在鋰動力保護板上使用2pcs作為充放電保護，而在實際的工作中，根據不同的應用，會使用多個功率MOS管并聯工作，以減小導通電阻，增強散熱性能。在選擇MOS方面，根據鋰電池串聯的電芯電壓選擇MOS的BVDSS，根據電池容量對當前放電電流的要求與過流及短路保護的要求來選擇MOS的電流。來看下保護板對電芯有哪些保護作用。
| Way-on Model | Package | Configuration | Type | VDS | ID at 25℃ | Vgs Max | VGS(th) | Rds(on) | 平臺 | Application | |
| Max | Max. | Vgs=10V | Vgs=4.5V | ||||||||
| V | A | V | V | mΩ(Max.) | mΩ(Max.) | ||||||
| WMK161N15T2 | TO220 | Single | N | 150 | 161 | ±20 | 4 | 5.7 | / | SGT | 電摩，園林車，Solar inverter |
| WMM161N15T2 | TO-263 | Single | N | 150 | 161 | ±20 | 4 | 5.7 | / | SGT | 電摩，園林車，Solar inverter |
| WMK071N15HG2 | TO220 | Single | N | 150 | 135 | ±20 | 4 | 7.1 | / | SGT | 電摩，園林車，Solar inverter |
| WMM071N15HG2 | TO-263 | Single | N | 150 | 135 | ±20 | 4 | 7.1 | / | SGT | 電摩，園林車，Solar inverter |
| WMB115N15HG2 | PDFN5*6 | Single | N | 150 | 74 | ±20 | 4 | 11.5 | / | SGT | 電摩，園林車，Solar inverter |
| WMK115N15HG2 | TO220 | Single | N | 150 | 91 | ±20 | 4 | 11.5 | / | SGT | 電摩，園林車，Solar inverter |
| WMM115N15HG2 | TO263 | Single | N | 150 | 91 | ±20 | 4 | 11.5 | / | SGT | 電摩，園林車，Solar inverter |
| WMK058N12HG2 | TO220 | Single | N | 120 | 150 | ±20 | 4 | 5.8 | / | SGT | 電摩，園林車，Solar inverter |
| WMM058N12HG2 | TO-263 | Single | N | 120 | 150 | ±20 | 4 | 5.8 | / | SGT | 電摩，園林車，Solar inverter |
| WMB128N10T2 | PDFN5*6 | Single | N | 100 | 128 | ±20 | 4 | 4.2 | / | SGT | E-BIKE,割草機，助力車，基站儲能 |
| WMM166N10T2 | TO-263 | Single | N | 100 | 166 | ±20 | 4 | 4.2 | / | SGT | E-BIKE,割草機，助力車，基站儲能 |
| WMK166N10T2 | TO220 | Single | N | 100 | 166 | ±20 | 4 | 4.2 | / | SGT | E-BIKE,割草機，助力車，基站儲能 |
| WMB080N10HG2 | PDFN5*6 | Single | N | 100 | 75 | ±20 | 4 | 8 | / | SGT | E-BIKE,割草機，助力車，基站儲能 |
| WMB037N08HG2 | PDFN5*6 | Single | N | 80 | 135 | ±20 | 4 | 3.7 | / | SGT | E-BIKE,割草機，助力車，電動滑板車 |
| WMM037N08HG2 | TO263 | Single | N | 80 | 190 | ±20 | 4 | 3.8 | / | SGT | E-BIKE,割草機，助力車，電動滑板車 |
| WMK037N08HG2 | TO220 | Single | N | 80 | 190 | ±20 | 4 | 4 | / | SGT | E-BIKE,割草機，助力車，電動滑板車 |
| WMK060N08HG2 | TO220 | Single | N | 80 | 95 | ±20 | 4 | 6 | / | SGT | E-BIKE,割草機，助力車，電動滑板車 |
| WMM060N08HG2 | TO263 | Single | N | 80 | 95 | ±20 | 4 | 6 | / | SGT | E-BIKE,割草機，助力車，電動滑板車 |
| WMB060N08HG2 | PDFN5*6 | Single | N | 80 | 82 | ±20 | 4 | 6 | / | SGT | E-BIKE,割草機，助力車，電動滑板車 |
| WMB116N06T1 | PDFN5*6 | Single | N | 60 | 116 | ±20 | 2.5 | 5.2 | 7 | Trench | 吸塵器，清洗機，平衡車 |
| WMS18N06T1 | SOP8 | Single | N | 60 | 18 | ±20 | 2.5 | 6.5 | 8.5 | Trench | 吸塵器，清洗機，平衡車 |
| WMO70N06T1 | TO-252 | Single | N | 60 | 70 | ±20 | 4 | 7.4 | / | Trench | 吸塵器，清洗機，平衡車 |
| WMS13N06T1 | SOP8 | Single | N | 60 | 13 | ±20 | 2.5 | 8.5 | 12 | Trench | 吸塵器，清洗機，平衡車 |
| WMB75N06T1 | PDFN5*6 | Single | N | 60 | 75 | ±20 | 2.5 | 8.5 | 12 | Trench | 吸塵器，清洗機，平衡車 |
| WMS10N06T1 | SOP8 | Single | N | 60 | 10 | ±20 | 2.5 | 12 | 15 | Trench | 吸塵器，清洗機，平衡車 |
| WMQ44N06T1 | PDFN3*3 | Single | N | 60 | 44 | ±20 | 2.5 | 12 | 15 | Trench | 吸塵器，清洗機，平衡車 |
| WMB52N06T1 | PDFN5*6 | Single | N | 60 | 52 | ±20 | 2.5 | 12 | 15 | Trench | 吸塵器，清洗機，平衡車 |
| WMB116N04T1 | PDFN5*6 | Single | N | 40 | 116 | ±20 | 2.5 | 2.5 | 3.5 | Trench | 吸塵器，清洗機，掃地機器人，無人機 |
| WMK188N04T1 | TO220 | Single | N | 40 | 188 | ±20 | 2.5 | 3.5 | 4.8 | Trench | 吸塵器，清洗機，掃地機器人，無人機 |
| WMB70N04T1 | PDFN5*6 | Single | N | 40 | 70 | ±20 | 2.5 | 6.5 | 8.5 | Trench | 吸塵器，清洗機，掃地機器人，無人機 |
| WMQ55N04T1 | PDFN3*3 | Single | N | 40 | 55 | ±20 | 2.5 | 6.6 | 8.8 | Trench | 吸塵器，清洗機，掃地機器人，無人機 |
| WMO60N04T1 | TO-252 | Single | N | 40 | 60 | ±20 | 2.5 | 7 | 12 | Trench | 吸塵器，清洗機，掃地機器人，無人機 |
| WMQ50N04T1 | PDFN3*3 | Single | N | 40 | 50 | ±20 | 2.5 | 7.5 | 14 | Trench | 吸塵器，清洗機，掃地機器人，無人機 |
| WMB56N04T1 | PDFN5*6 | Single | N | 40 | 56 | ±20 | 2.5 | 7.6 | 15 | Trench | 吸塵器，清洗機，掃地機器人，無人機 |
| WMQ30N04T1 | PDFN3*3 | Single | N | 40 | 30 | ±20 | 2.5 | 11.5 | 16.5 | Trench | 吸塵器，清洗機，掃地機器人，無人機 |
| WMB90N03T1 | PDFN5*6 | Single | N | 30 | 90 | ±20 | 2.5 | 3.2 | 6.2 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMK180N03T1 | TO220 | Single | N | 30 | 150 | ±20 | 2.5 | 3.2 | 6.2 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMO150N03T1 | TO-252 | Single | N | 30 | 150 | ±20 | 2.5 | 3.2 | 6.5 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMQ45N03T1 | PDFN3*3 | Single | N | 30 | 45 | ±20 | 2.5 | 3.8 | 5.8 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMQ80N03T1 | PDFN3*3 | Single | N | 30 | 80 | ±20 | 2.5 | 4 | 6 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMO96N03T1 | TO-252 | Single | N | 30 | 96 | ±20 | 2.5 | 4 | 6 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMB108N03T1 | PDFN5*6 | Single | N | 30 | 108 | ±20 | 2.5 | 4 | 6 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMR16N03T1 | UDFN2*2 | Single | N | 30 | 16 | ±20 | 2.5 | 5.2 | 7.2 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMQ40N03T1 | PDFN3*3 | Single | N | 30 | 60 | ±20 | 2.5 | 5.5 | 9 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMO80N03T1 | TO-252 | Single | N | 30 | 80 | ±20 | 2.5 | 5.5 | 9 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMB81N03T1 | PDFN5*6 | Single | N | 30 | 81 | ±20 | 2.5 | 5.5 | 9 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMK75N03T1 | TO220 | Single | N | 30 | 75 | ±20 | 2.5 | 6 | 9 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMQ46N03T1 | PDFN3*3 | Single | N | 30 | 46 | ±20 | 2.5 | 8.5 | 13 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMO55N03T1 | TO-252 | Single | N | 30 | 55 | ±20 | 2.5 | 8.5 | 14 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMB58N03T1 | PDFN5*6 | Single | N | 30 | 58 | ±20 | 2.5 | 8.5 | 14 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMR10N03T1 | UDFN2*2 | Single | N | 30 | 10 | ±20 | 2.5 | 12 | 16.5 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMQ37N03T1 | PDFN3*3 | Single | N | 30 | 37 | ±20 | 2.5 | 12 | 16.5 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMQ28N03T1 | PDFN3*3 | Single | N | 30 | 28 | ±20 | 2.5 | 18 | 30 | Trench | 電動工具，筆電，掃地機器人，無人機 |
| WMQ30N02T1 | PDFN3*3 | Single | N | 20 | 30 | ±10 | 1 | / | 4.5 | Trench | 電動工具 |
| WMO60N02T1 | TO252 | Single | N | 20 | 60 | ±10 | 1 | / | 6 | Trench | 電動工具 |
| WMO90N02T1 | TO252 | Single | N | 20 | 90 | ±10 | 1 | / | 4.5 | Trench | 電動工具 |
