IGBT（絕緣柵雙極型晶體管）與傳統MOSFET（金屬氧化物半導體場效應晶體管）在結構、工作原理、性能和應用領域等方面存在顯著差異。以下是IGBT與MOSFET的主要區別：

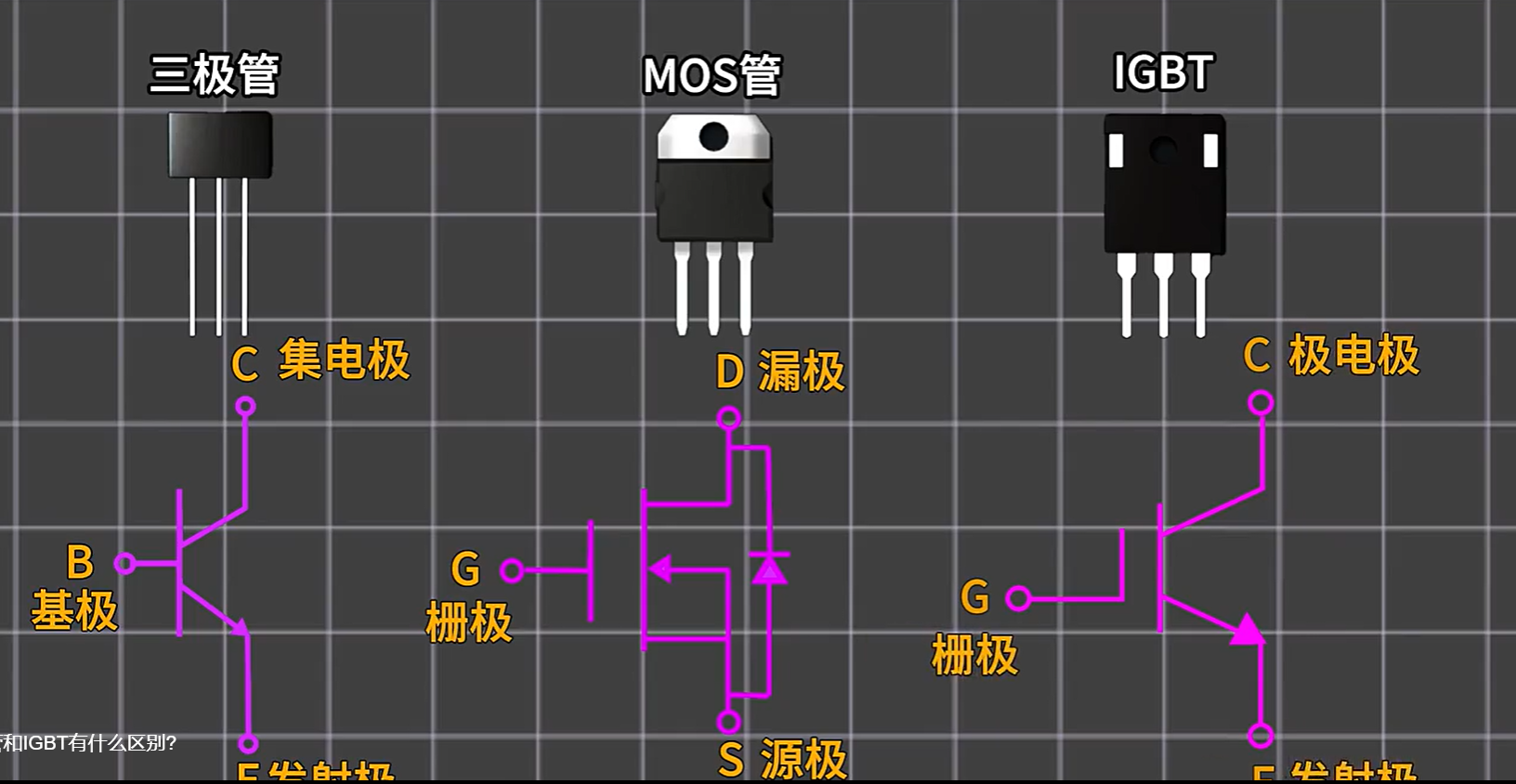

結構上的區別

• MOSFET：由源極、漏極和柵極端子組成，通過改變柵極電壓來控制漏極和源極之間的電流。

• IGBT：由發射極、集電極和柵極端子組成，通過控制柵極電壓來控制集電極和發射極之間的電流。





工作原理上的區別

• MOSFET：當柵極電壓為正時，N型區會形成一個導電通道，電流從漏極流向源極；當柵極電壓為負時，通道被截止，電流無法通過。
• IGBT：當柵極電壓為正時，P型區中會向N型區注入電子，形成一個導電通道，電流從集電極流向發射極。


性能上的區別

• 功率處理能力：IGBT在處理高電壓和大電流時表現出較高效率，適用于高功率應用；而MOSFET在低至中等功率的應用中更具優勢。
• 開關速度：MOSFET的開關速度更快，適合高頻應用；IGBT的開關速度較慢，但適用于電壓和電流較高的應用。
• 電壓降：IGBT的正向電壓降較MOSFET大，但在許多應用中，IGBT的高壓降會被其其他優點所抵消。

應用領域的區別

• MOSFET：適用于開關電源、鎮流器、高頻感應加熱、高頻逆變焊機、通信電源等高頻電源領域。
• IGBT：適用于焊機、逆變器、變頻器、電鍍電解電源、超音頻感應加熱等領域，特別是在需要高電壓和大電流的應用中。


成本上的區別

• IGBT：由于制造過程復雜且功率處理能力高，成本高于MOSFET。
• MOSFET：在成本敏感的應用中，MOSFET以其較低的成本和靈活性成為首選。


IGBT與MOSFET各有其優勢和適用場景，選擇合適的器件需要根據具體的應用需求來決定。
