編碼器分類：

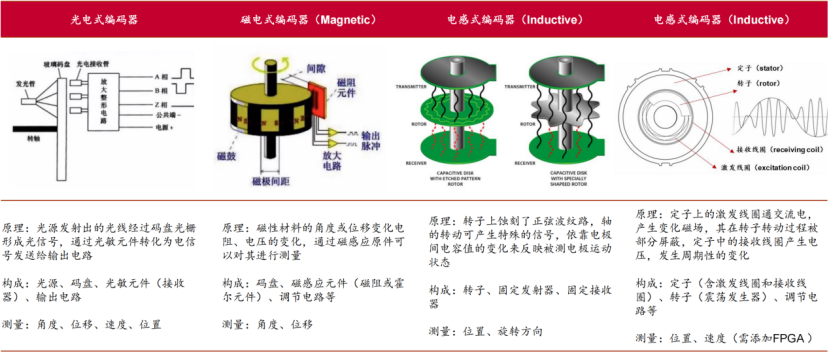

整體看，以測量類型做區分，編碼器可以分成直線/線性編碼器、旋轉編碼器；以輸出信號來區分，編碼器可以分為增量式編碼器、絕對式編碼器；從技術原理角度出發，編碼器可以分為磁編碼器、光編碼器、電感編碼器。

什么是電感編碼器？
電感式編碼器又稱為電磁感應式編碼器， 其原理是電磁感應原理，通電導體產生磁場，轉子位置運動影響（磁場）產生電壓差，通過電信號轉換計算得到機械量信號。

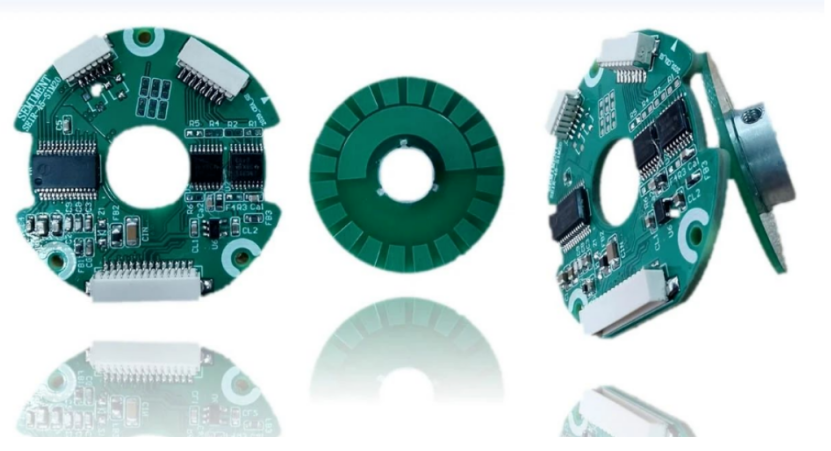

電感式編碼器采用獨特的電磁感應非接觸測量技術，基本原理和傳統的旋轉變壓器類似，但是沒有銅線線圈，而是以PCB技術實現密集的線圈繞組。因此，電感式編碼器厚度小，重量輕，功耗低，精度高,抗污染能力。電感式編碼器能夠在惡劣的條件下實現高度準確、高度可靠的測量。

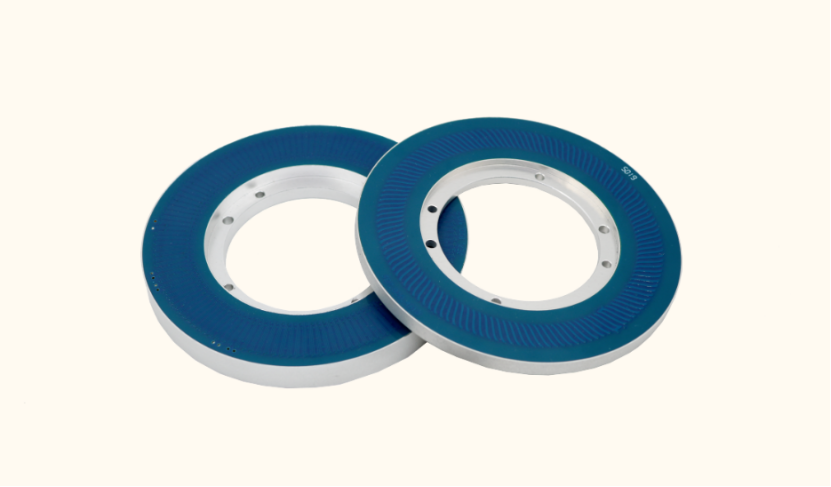

電感編碼器實物如圖所示，采用分體結構，包含定子和轉子，二者均為扁平環狀。定子由線圈板、解算板、殼體組成，轉子由線圈板和殼體組成。使用時定子、轉子相對而置，定子固定，轉子隨軸轉動。信號處理及發送均依靠定子內的解算板完成。

電感式編碼器芯片通常包括以下主要組件：

磁性標記：這是一塊磁性材料，通常是永久磁鐵，附加到旋轉軸或線性運動部件上。標記會隨著物體的運動而旋轉或移動。

感應線圈：感應線圈位于編碼器芯片內部，它是一個線圈或線圈的集合，通常包圍在磁性標記附近。當磁性標記移動時，感應線圈內的磁場會發生變化，導致感應線圈中的電流和電壓發生變化。

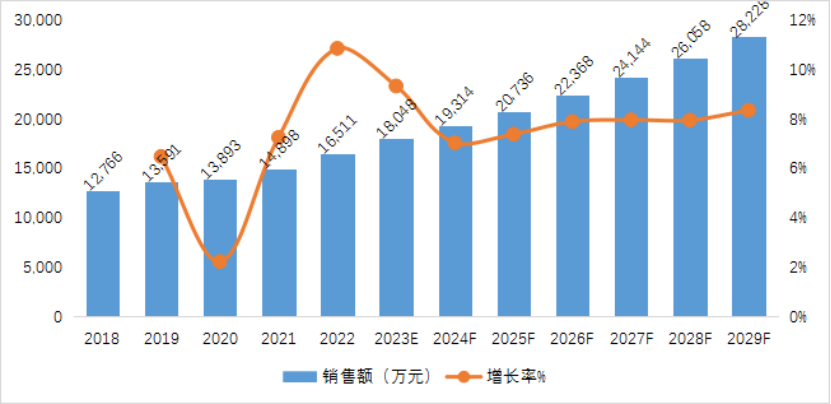

2022年，中國電感式編碼器芯片市場規模達到了1.65億元，預計2029年將達到2.82億元，2023-2029年復合增長率（CAGR）為7.74%。

電感式編碼器芯片市場主要生產企業為Renesas Electronics，Microchip Technology，Onsemi，POSIC，賽卓電子，Cambridge IC，麥歌恩Magntek等。

隨著中國制造業的升級換代以及科技的創新，隨著新能源汽車、人形機器人等新興產業的發展，編碼器的應用范圍不斷拓展。在降本增效的大背景下，在國家政策鼓勵科技創新和產業升級環境下，國產編碼器廠商自制比例有提升空間，國產替代進程加速，為國內企業帶來更多市場份額。

以下是國內外部分知名的編碼器生產企業（注*有的公司的編碼器重點不是應用在人形機器人上面）：

多摩川（Tamagawa）：日本公司，1938年成立，以其高質量的編碼器產品而聞名。

海德漢（Heidenhaim）：德國公司，1889年成立，提供多種編碼器解決方案，尤其在高精度編碼器領域享有聲譽。

雷尼紹（Renishaw）：英國公司，以其在精密測量和編碼器技術方面的專長而知名。

博世（Bosch）：德國公司，生產多種電子產品，包括編碼器。

西門子（Siemens）：德國的工業巨頭，提供廣泛的自動化和驅動技術，包括編碼器。

奧托尼克斯（Autonics）：韓國公司，提供各種傳感器，包括編碼器。

費斯托（Festo）：德國公司，以其氣動和電氣自動化技術而知名，也生產編碼器。

皮爾茲（Pilz）：德國公司，提供自動化技術解決方案，包括編碼器。

威圖（Wittenstein）：德國公司，專注于精密傳動系統，也生產編碼器。

禹衡光學：中國公司，專注于編碼器的研發和生產，主要是光柵編碼器業務。禹衡光學前身長春第一光學儀器廠于1965年成立，1986年開始引進日本制造技術，確立編碼器產品為發展重點，逐步形、成自主知識產權和品牌；2013年，被奧普光電收購。

匯川技術：中國公司，2011年通過外延收購設立長春匯通光電技術有限公司，具備關鍵光電編碼器自主生產能力，匯通光電產品涵蓋旋轉/直線，增量/絕對式光電、磁編碼器。

昊志機電：中國公司，公司攻克智能機器人用高精度編碼器。

偉創電氣：中國公司，公司自制光電、磁編碼器均進入小批量驗證階段，在通用伺服上啟動試用，同時公司在機器人領域布局的伺服一體輪和軸關節均采用自制編碼器。公司計劃逐步推進提升編碼器自用比例，預計在2024年，待市場驗證成熟穩定后逐步實現替代。

鳴志電器：中國公司，擁有超過10個系列的編碼器產品，搭配空心杯和無齒槽電機，尺寸覆蓋(8-p22，技術類型為磁編，光編等推出全新MH13/MH22高性能編碼器，更高規格的芯片拓寬性能和應用場景，為公司首款匹配高速無齒槽電機的高速編碼器，設計緊湊，實現小型化(直徑約13mm)。

禾川科技：中國公司，2011年成立，并于2022年在科創板上市，禾川在編碼器技術上取得了重要突破，尤其是在磁編碼器的研發上。禾川的磁編碼器分辨率達到17位，精度達到30角秒，覆蓋了大多數工業自動化控制場景。此外，公司的光編碼器分辨率也達到了25位。

艾迪科：中國公司，2013年成立，專業研發、生產工業傳感編碼器。
