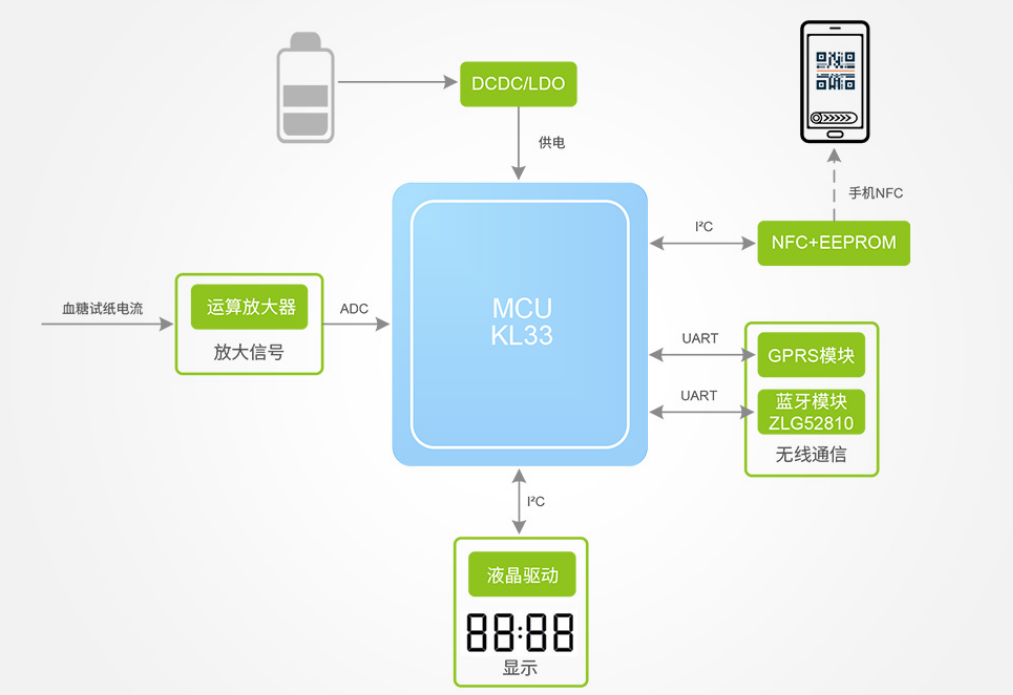

Wayon維安血糖儀方案通過高精密運算放大器將血糖試紙產生的微弱電流信號放大，放大后的信號給MCU的ADC采樣，由于血糖濃度值和試紙產生的微弱電流成一定比例關系，因此MCU可以根據放大后的信號強度反推血糖濃度，計算出血糖濃度值后，通過LCD顯示出來，或通過無線模塊發送給手機或云端進行分析與跟蹤，EEPROM用來記錄近期血糖變化情況，供用戶本地查詢分析。

在本血糖儀解決方案中，我們的目標是實現低噪聲CMOS運算放大器放大傳感器信號以開發高精度測量血糖儀，以吸

利電源管理芯片(LDO) 有效的操作血糖儀內部復雜的電子電路。

解決方案特點:

(1)使用低噪聲運算放大器對微小傳感器信號進行高精度放大。

(2)通過降低L DO穩壓器的工作電流以節省電量,有助于低功耗工作。

(3)通過去除開關噪聲和提供穩定的電源，可以對傳感器信號進行高精度處理。

(4)通過以緊湊輕巧的封裝添加功能來支持減少電路板空間。

為了測量信號，需要對感測信號進行數字化以測量血糖水平。將傳感器輸出的模擬信號轉換為數字信號時，-般使用

AD轉換器(以下簡稱ADC)。血糖儀解決方案是否精準，是ADC應用的重要指標之一， 盱精確的數字轉換。

一般來說， 高精度傳感器往往使用精密的傳感元件，其輸出信號往往是微小的模擬信號。因此，即使傳感器輸出按原

樣輸入到ADC,在某些情況下也可能無法實現準確的數字轉換。在這種情況下使用運算放大器，需要用于將微小傳感

器輸出的模擬信號放大到適合ADC輸入的信號電平的運算放大器，以使運算放大器本身的噪聲性能極小，以實現高精

度放大。在血糖儀的應用中,盡可能降低功耗以延長電池壽命也很重要。

為了節省機組的功耗或為試紙?zhí)畛溲?可以僅在試紙涂有血液時使用比較器進行測量操作。在這種情況下，作為參

電壓使用的電源，要求電流消耗小，溫度弓|起的電壓波動小，電池電源電壓波動時電壓波動小,或負載波動時電

壓波動小。通過使用WAYON維安高精度線性穩壓器(LDO) ，可以實現低電流消耗和高精度參考電壓。
