維安代理商|維安MOS管 ACDC在電動自行車新國標電源方案設計

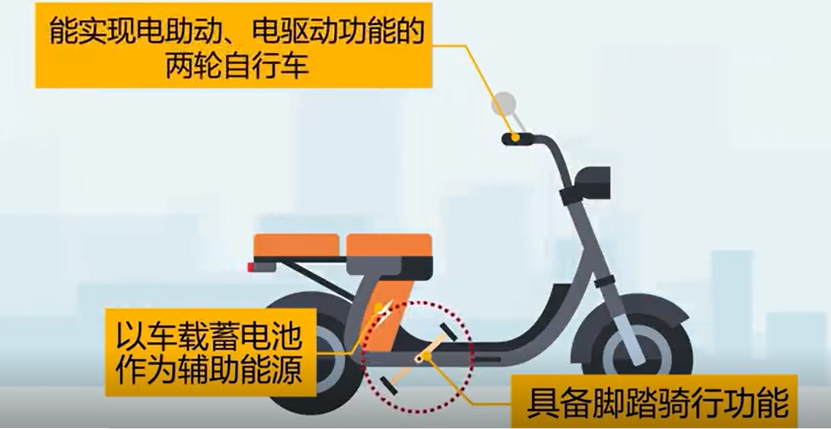

什么是電動自行車？
電動自行車是指以蓄電池作為輔助能源在普通自行車的基礎上，安裝了電機、控制器、蓄電池、轉把閘把等操縱部件和顯示儀表系統的機電一體化的個人交通工具。電動自行車最重要的配件是電機，一輛電動自行車的電機基本決定了這輛車的性能和檔次，電機是將電池電能轉換機械能，驅動電動車輪旋轉的部件。
引用中關村在線發布的《2017年中國電動自行車產業發展白皮書》的數據，2017年我國電動二輪自行車累計完成產量為3097.9萬輛，2022年這一數字增長至5226.23萬輛，中國已然成為全球最大的電動自行車生產國和消費國。
電動自行車的普及，是民眾的自然選擇。然而，電動自行車充電器標準的不統一使得不同品牌和型號之間的充電器并不兼容，為創建更加安全的充電環境，2023年7月1日起，電動自行車新國標充電器“強制性國家標準”正式實施。

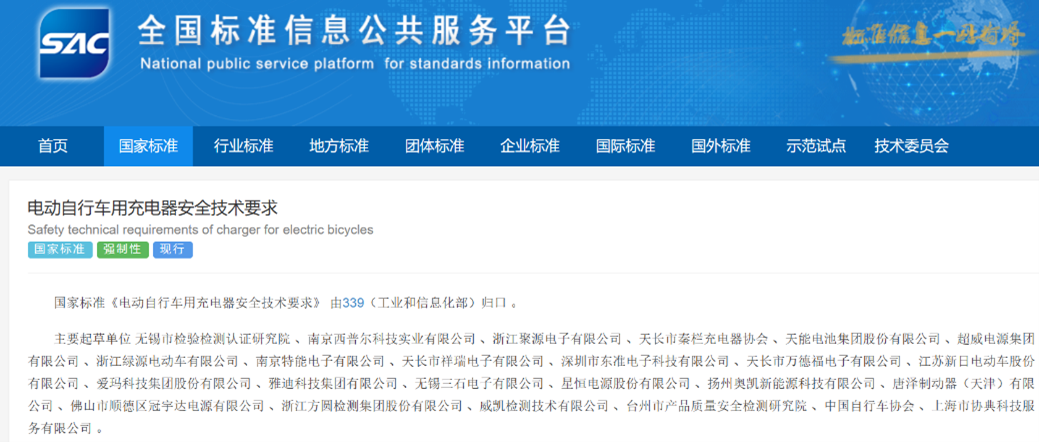

圖1：電動自行車新國標充電器“強制性國家標準”
新國標充電器統一了充電接口和增加了EMI部分要求，相對傳統的充電器增加了設計難度，基于新國標充電器相關標準，本文將介紹一款基于一級半PFC反激AC-DC拓撲的電動車充電器方案，由維安自主設計，可滿足國內一線車廠的充電器要求。

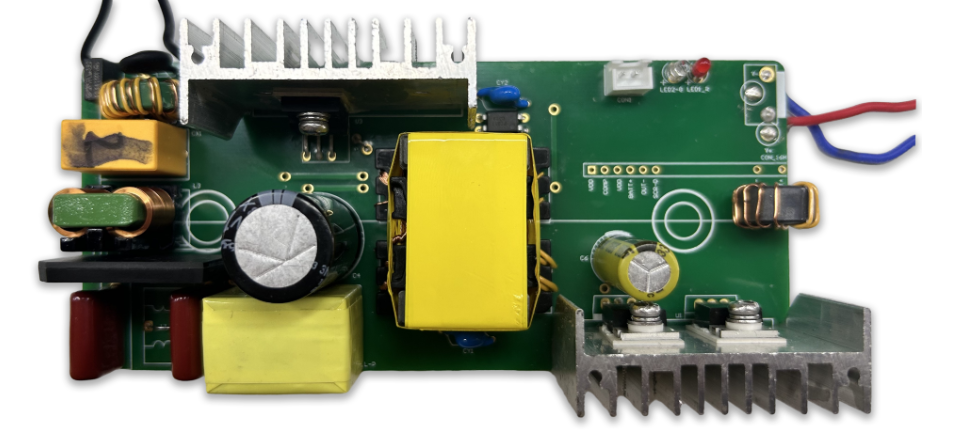

圖2：維安新國標充電器樣機(4820）
方案特性及優勢
● 整機效率：≥89.0 %
(包括可控硅和風機的功耗)
該方案主控制器采用谷底開通技術，降低主開關損耗；次級則使用肖特基整流二極管和PMOS負載開關實現無風機被動散熱方案，相比傳統填谷電路，效率提高4~5%。
● 高EMI裕量
(傳導和輻射騷擾 裕量≥6 dB)(
初級采用一級半和谷底開通準諧振拓撲，大大提高了諧波和EMI裕量。
● 寬輸入電壓范圍 ：180-240Vac
(輸入最低電壓165V/AC，輸入最高電壓264V/AC)
次級采用一級半和谷底開通準諧振拓撲和高功率700V MOSFET，輸入電壓支持到165-264VAC ，相比傳統填谷電路輸入電壓范圍更寬。
● 輸出規格：60V/3A
(輸出最低30V/3A，輸出最高60V/3A)
功率因數PF：0.75
設計要點
1、初級方案設計
新國標充電器方案的初級部分采用WD1082G，內部集成PWM控制器和700V/0.9Ω 高功率MOSFET，它具備谷底導通、低功耗、高效率等特性；充電器輕載或空載工作時，WD1082G處于Burst打嗝模式以減小開關損耗，從而降低了待機功耗，提高了輕載效率；工作于正常負載模式時，WD1082G處于QR谷底導通模式，提高了整機效率和降低EMI噪聲源頭。
WD1082G同時具備過流保護（OCP）、過載保護（OLP）、過溫保護（OTP）、輸出過壓保護（OVP）等功能。
初級針對于PFC的設計采用了如圖3所示的方案，LB、DBYP、DB作為PFC部分的元件，使得輸入電流跟隨輸入電壓的正弦波變化而變化，提高了整機的功率因數。同時巧妙使用一級半和合封功率MOSFET技術，相比主動APFC電路，節省一顆功率MOSFET和PFC電路控制，具有線路簡單、成本低的優點。本方案中，平均功率因數為0.75，諧波均滿足新國標要求。

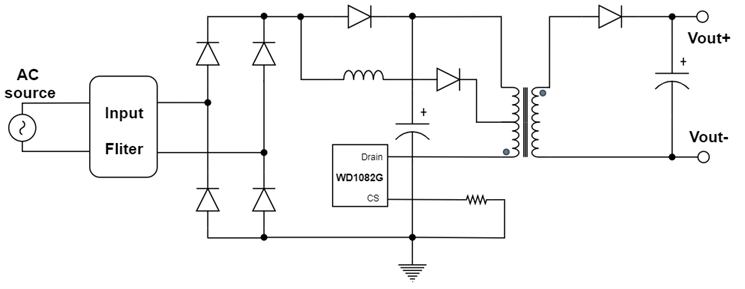

圖3：維安新國標充電器功率級簡化電路
2、次級方案設計
為滿足新國標充電器強制性 “通訊協議”充電這一要求，本方案的次級控制器采用了一款高度可編程數模混合智能充電管理芯片，其內置的恒壓恒流控制模塊實現了對充電器對鉛酸電池三段式充電的精準控制，從而提高鉛酸電池的使用壽命，充電電壓經由輸出端分壓網絡得到的電壓與內置的2.5V電壓源相比較作為輸出電壓控制信號以及系統反饋信號，充電電流經由采樣電阻取得的電壓與控制器內置的50mV電壓源作為輸出電流控制信號以及系統反饋信號。
3、方案樣機測試結果
關鍵波形
如圖4-6所示為本方案設計樣機初次級以及LN線關鍵波形結果。
圖4：初級主開關VDS波形
（Vin: 230 VAC; Vout: 60V/3A）

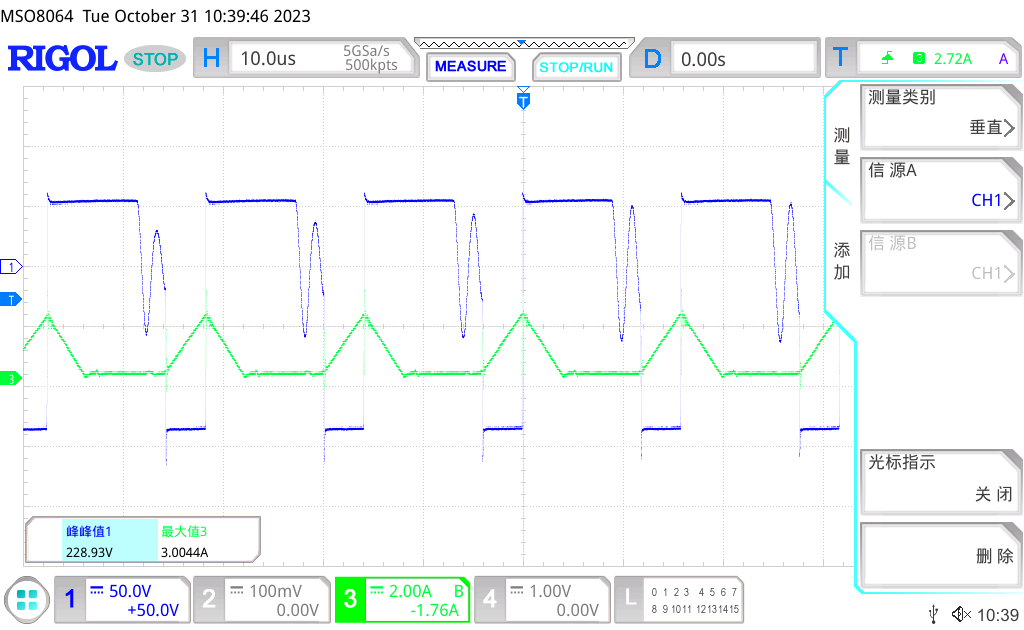

圖5：次級肖特基波形以及PFC電感電流波形
（Vin: 230 VAC; Vout: 60V/3A）

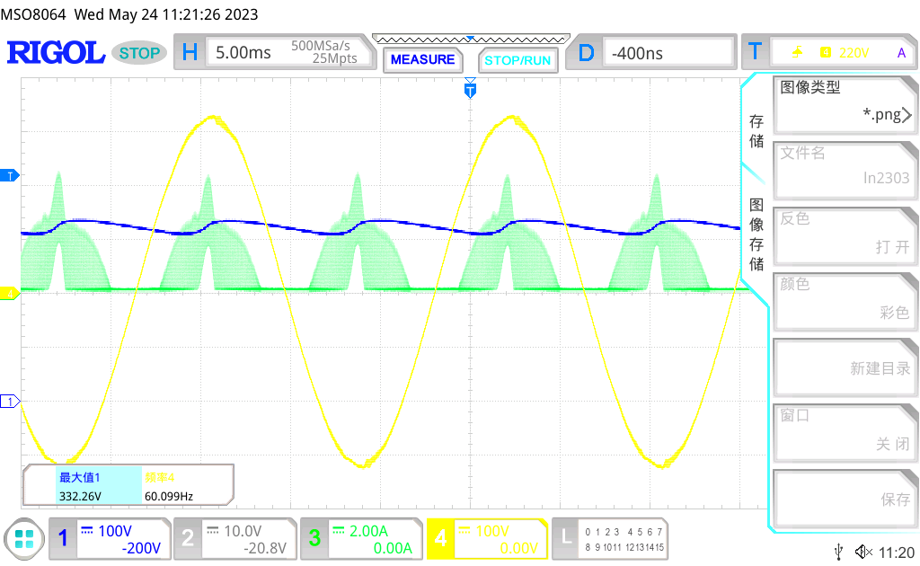

圖6 ：LN線波形VBUS、LN、IL-PFC
（Vin: 230 VAC; Vout: 60V/3A）
圖4-6 可以看出初級功率MOSFET, 次級整流二極管應力裕量較大；輸入電感電流波形包絡接近正弦波。
EMI測試
新國標電動車充電器需滿足GB 42296-2022 EMC（電磁兼容）標準。新國標充電器需要通過EMI測試（包括傳導干擾、輻射干擾以及諧波），如圖7-9所示為本方案新國標充電器樣機的EMI測試結果，其中傳導裕量高達19dB（QP），騷擾裕量大于10dB，同時諧波也具有較大的裕量空間。

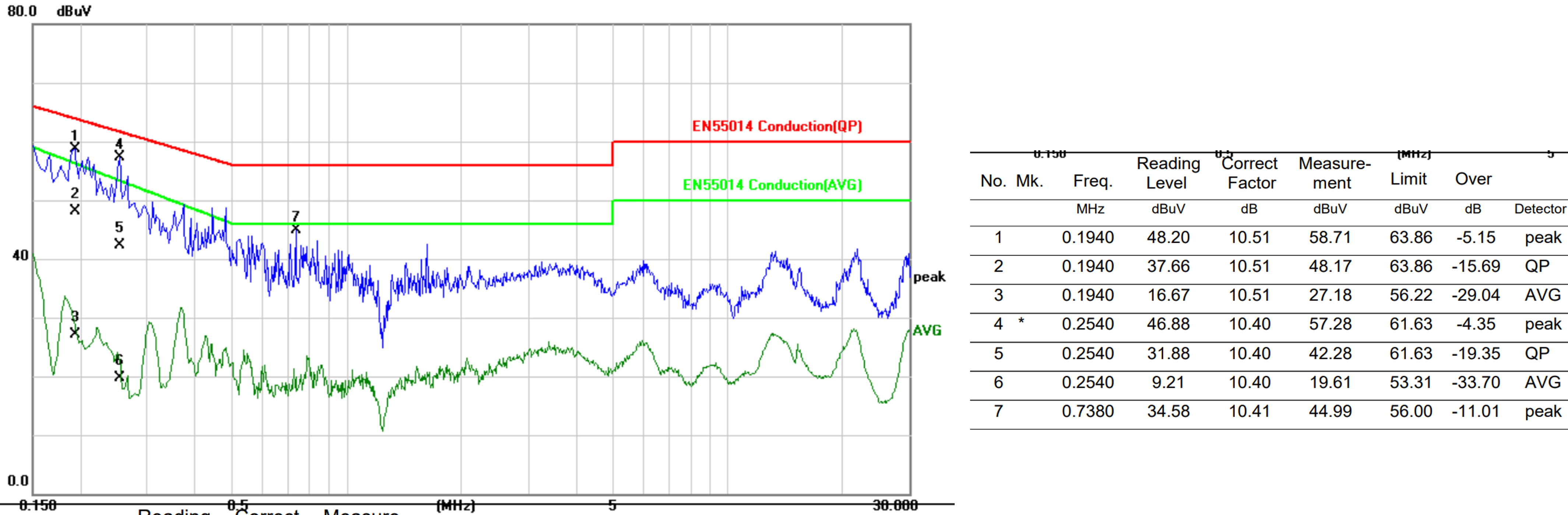

圖7：維安新國標充電器EMI傳導測試結果

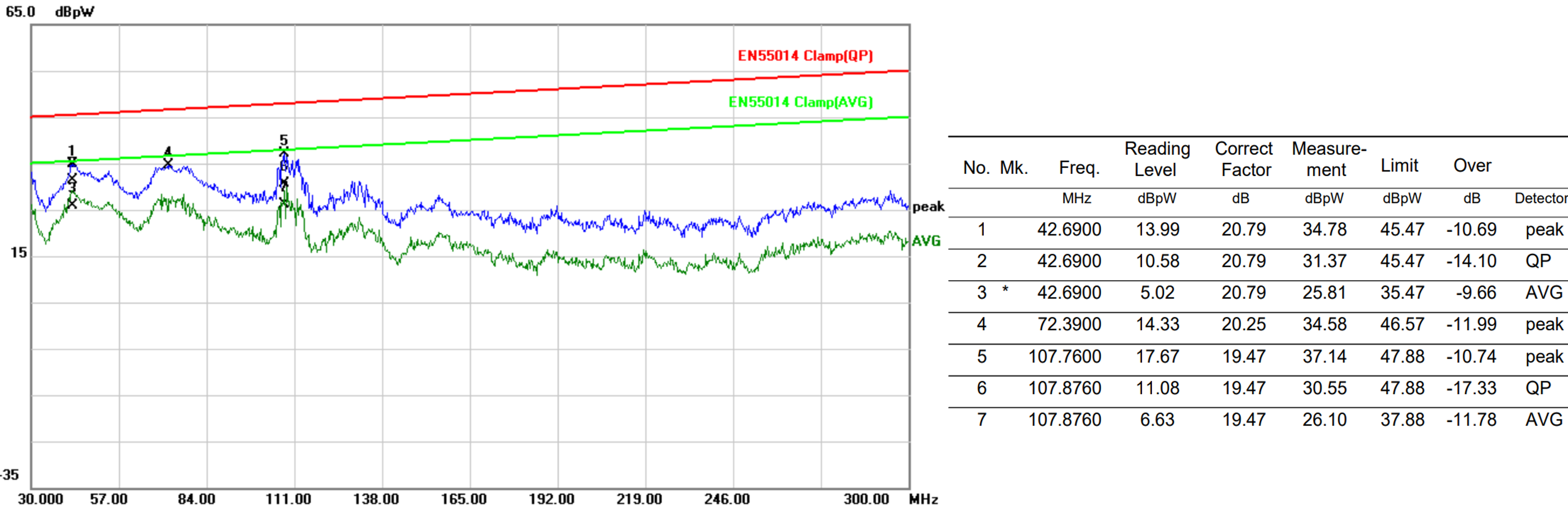

圖8：維安新國標充電器EMI騷擾功率測試結果

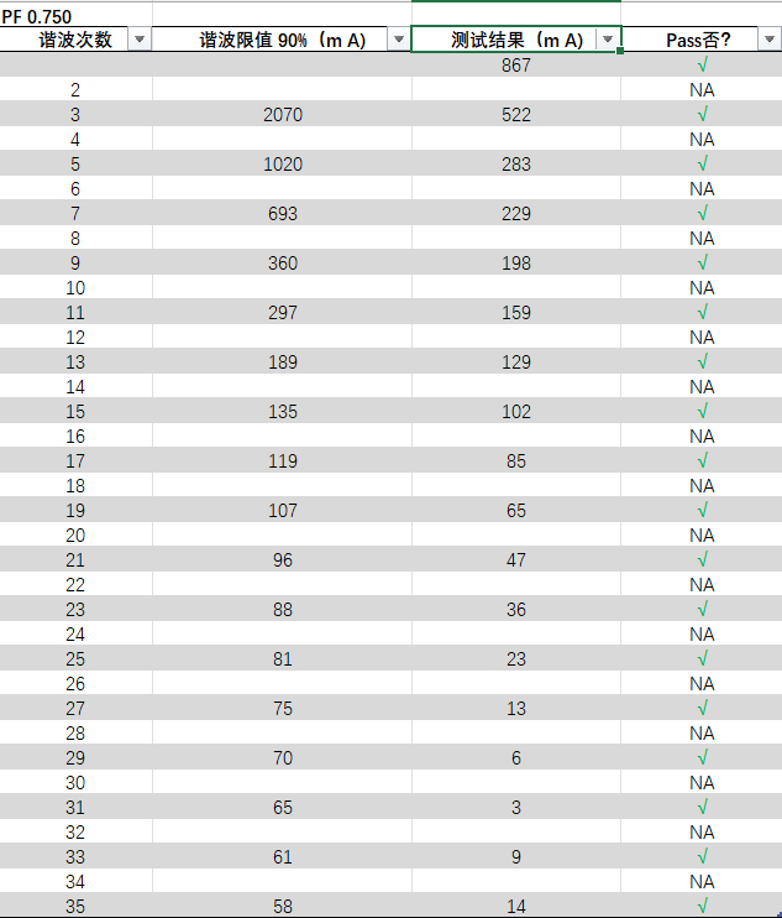

圖9：維安新國標充電器EMI諧波結果
總結
本方案設計的電動車充電器支持最大功率180W充電，具有整機效率高，輸入電壓范圍寬，EMI裕量高、成本低等優點。使用的WD1082G（AC-DC）、MOSFET等核心關鍵器件均為維安自主開發量產型號，并通過實際測試論證了該方案設計的成功性，可實現完全符合”新國標“規范的電源設計。
