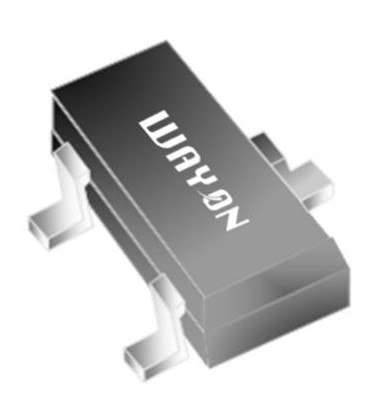

Wayon維安代理商|高精度低溫漂低功耗！維安可調并聯電壓基準產品WR431
電壓基準源是一種精密模擬芯片，它被用來維持高精準、低噪聲和恒定的輸出電壓，即使受到環境溫度、電源電壓或者負載電流的變化，輸出電壓也能維持在穩定范圍。電壓基準源廣泛應用于智能自動化、醫療電子、光伏新能源、工業及物聯網、汽車電子、數據中心及網絡通信領域，在電子系統上發揮著越來越重要的作用。電壓基準作為模擬芯片重要的基礎元件，已經成為維安高性能模擬IC版塊重要的產品系列。維安可調并聯電壓基準產品WR431，擁有高精度、低溫漂、低功耗的優秀特性，能夠在寬負載電容范圍下穩定工作
產品亮點
高初始精度消除了系統校準的需求；低溫漂系數提高了系統的精度。多種輸出電壓規格可挑選，寬溫度范圍覆蓋了絕大部分應用場景。在25℃下具有優于±0.4%的精度，并在寬工作溫度和電流范圍內有良好的溫漂性能。維安可提供2.5V 和1.24V兩種規格電壓基準源產品，該系列產品同時開發有車規級應用和工規級應用，其中車規級別產品均符合汽車AEC-Q100 Grade 1標準，工業級產品可在-40~125℃環境溫度下工作，為諸多嚴苛的工業及汽車應用提供出色的性能。
主要特性
● 可調輸出電壓范圍: 2.5~36V
● 基準源精度：0.4%，0.8%(TA=25℃)
● 低溫漂：6mV(TPY)
● 最小陰極維持電流：0.4mA
● 關斷電流：0.04uA
● 低溫漂系數：20ppm/℃
● 動態阻抗：0.15Ω
● 容性負載高穩定性；
● 寬工作溫度范圍：-40~125°℃
● 高可靠性特性：2000V-ESD等級
● 可提供封裝：SOT23-3，SOT23-5，SOT89，TO92
● 符合汽車AEC-Q100 Grade 1標準

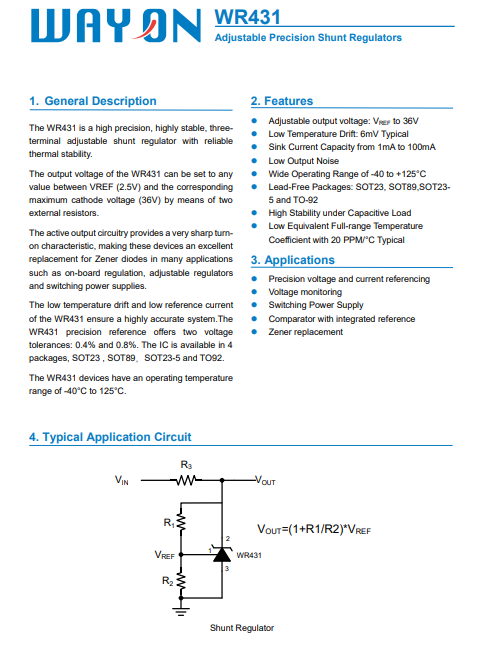

典型應用
圖：維安WR431在開關電源的應用

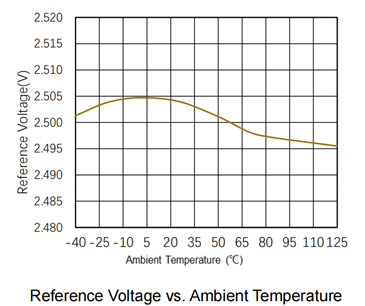

低溫漂性能
低溫漂特性反映了基準電壓VREF在整個溫度范圍內的偏差，即器件的溫度系數。WR431在-40~125°溫度范圍內基準電壓偏差約為9mV。
灌電流能力
灌電流能力反映了WR431在維持基準電壓穩定的同時，提供的工作電流能力。WR431可提供1 mA ~150mA 范圍內的工作電流。
最小陰極維持電流
最小陰極維持電流反映了WR431維持正?；鶞?zhǔn)電壓值所需的最小陰極電流大小。WR431器件僅需要0.4mA的電流即可維持基準電壓值。
電壓基準芯片 WR431,是用來測量電路板兩端間的電壓值,可以檢測電路板兩端之間是否有電流通過;電壓基準芯片 WR431 是一種常用的精密電壓源，具有以下主要用途：
1、參考電壓源：WR431 可以提供穩定的參考電壓，用于校準、測量和比較電路中的電壓。它可以作為其他電路模塊的基準電壓，確保整個系統的準確性和穩定性。
2、電壓調節：WR431 可以與外部電阻分壓網絡配合使用，實現精確的電壓調節。通過改變分壓電阻的值，可以調整輸出電壓的大小，從而滿足不同的應用需求。
3、電源管理：在電源管理電路中，WR431 常用于監測電源電壓并進行反饋控制。它可以與誤差放大器一起構成反饋環路，確保電源輸出的穩定性和準確性。
4、過壓保護：WR431 可以用于過壓保護電路中。當輸入電壓超過設定的閾值時，WR431 可以觸發保護動作，例如關閉電源或發出警報，以防止電路受到損壞。
5、電池充電器：在電池充電器中，WR431 可以用于控制充電電壓，確保電池充電過程的安全和高效。
6、傳感器接口：WR431 可以與傳感器配合使用，將傳感器的輸出轉換為標準的電壓信號，以便于后續的處理和測量。
7、模擬信號處理：WR431 可以用于模擬信號處理電路中，例如作為濾波器、放大器和比較器的參考電壓。
以下是一些具體的應用例子：
1、在數據采集系統中，WR431 可以作為 ADC（模數轉換器）的參考電壓，確保轉換結果的準確性。
2、在電子負載中，WR431 可以用于控制負載的電壓，實現恒壓或恒流模式的工作。
3、在電源模塊中，WR431 可以用于調節輸出電壓，以滿足不同設備的供電要求。
4、在汽車電子中，WR431 可以用于電池管理系統，監測電池電壓并進行充電控制。
總之，WR431 是一種功能多樣、精度高、穩定性好的電壓基準芯片，廣泛應用于各種電子電路中，為系統提供穩定可靠的參考電壓和電壓調節功能。
