TVS（Transient Voltage Suppressor）即瞬態電壓抑制器，又稱雪崩擊穿二極管，是在穩壓管的工藝基礎上發展而來的一種新產品，其外形及電路符號都與普通的二極管無異。

其常并聯于被保護系統的前級，當電路正常工作時，TVS處于截至狀態（高阻態），不影響電路工作。當電路出現異常過電壓并達到TVS（雪崩）擊穿電壓時，TVS迅速由高阻態突變?yōu)榈碗娮锠顟B(tài)，將異常過電壓導致的瞬時過電流泄放到地，同時把異常過電壓鉗制在較低的水平，從而保護后級被保護系統免遭異常過電壓的損壞，當異常過電壓消失后，TVS阻值又恢復為高阻態。

圖1：TVS二極管工作原理

工欲善其事，必先利其器，要用好TVS，必須先了解其關鍵的參數，特別是車用TVS。

汽車穿梭在城市、山野田間，需要承受高溫、寒冷和潮濕等復雜環境，故TVS有時候需要在惡劣的溫度下工作，對結溫要求較高。另外其反向漏電流IR隨溫度升高而增大；反向峰值脈沖功率PPPM隨結溫增加而下降，從+25℃上升到+175℃，功率約降低50％以上。TVS額定結溫決定了其能夠承受的最大工作溫度，高結溫可以保證TVS二極管在高溫下正常工作并減少故障發生率。

TVS二極管失效時間與溫度的關系可由阿倫尼斯經驗方程得出：

（式一）

式中：AT為不同溫度下元器件失效時間比值；Ea為激活能（eV）；Kb為波爾茲曼常數（eV/K）；t1為溫度T1下的元器件失效時間；t2為溫度T2下的元器件失效時間，由公式可知，二極管的芯片溫度每升高10℃，芯片的可靠性降低50%，傳統Si 半導體在溫度超過了175℃時就有可能損壞。

隨著電子技術的發展，TVS二極管的材料和制造工藝不斷得到改進，維安在不影響器件壽命以及保證器件低故障率的條件下，成功開發了具有175℃結溫的TVS產品系列。

圖2：維安175℃結溫TVS二極管外觀圖

該系列產品在封裝上引入了許多特殊設計，同時在芯片工藝流程和版圖上也進行了針對性的優化。

以器件WS58P6SMB-BHT-AT為例，型號中-B代表器件為雙向器件，HT代表高結溫（Tj=175℃）系列，-AT表示其已經通過AEC-Q101認證，可以用于車載，圖2為該器件的外觀，封裝類型為DO-214AA。

維安175℃結溫TVS二極管系列目前共計約118種規格型號，表1為型號匯總表。產品均采用常溫與高溫?zé)釡y(cè)試相結合的測試方法，對高溫漏電進行了完整評估。

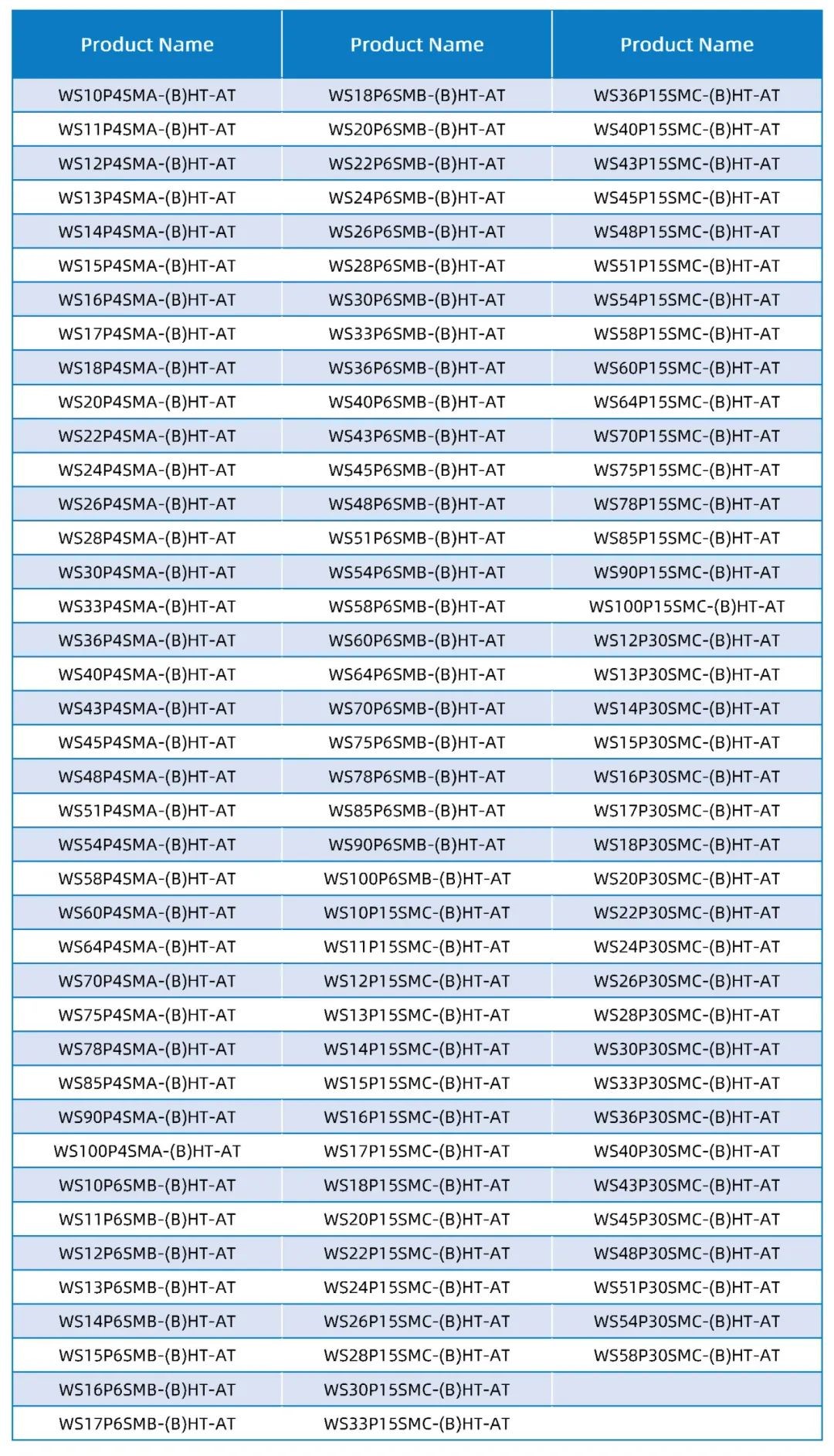

表1：維安175℃結溫TVS二極管型號匯總

175℃結溫的TVS二極管的成功研發是維安在電路保護產品領域一個新的里程碑，也將極大地拓展維安電路保護產品的應用范圍和應用場景。

未來，未來維安將持續致力于產品研發，不斷提升其性能表現，并通過完善的質量管理體系和客戶服務標準賦能終端用戶需求，持續提升產品競爭力。
