維安MCU|WAYON代理商 多資源，高靈活：WAYON高主頻8051內核WY8S9003系列來襲
近日，維安正式宣布推出新一代高主頻8051內核WY8S9003系列通用微控制器，該MCU集成了雙路運放和比較器以及豐富的通訊接口，高度匹配BLDC類電機控制應用，同時也合適無線充、BMS、安防、消費電子等應用領域。
電機控制器mcu就是一種由微處理器、電源電路和控制電路組成的芯片，主要用于控制各種類型的電動機，例如交流和直流電機等等。它可以根據具體的需求來實現電機的加速、減速、定速、反轉等運動控制，實現對電機的控制。以下是電機控制器mcu的具體應用和作用：
| Part No. | Core | Operating Frequency (MHz) | FLASH （KB） | RAM （B） | Voltage（V） | GPIO | TIMER | UART | I2C | SPI | PWM | ADC bit | ADC ch | ACMP | OPA | Package | Operating Temperature (°C) |
|---|
| WY8S8003F4P7 | 8051 | 16 | 16 | 256+512 | 2.2~5.5 | 18 | 6 | 2 | 1 | 1 | 6 | 12 | 8 | / | / | TSSOP20 | -40~105 |
| WY8S8003F4U7 | 8051 | 16 | 16 | 256+512 | 2.2~5.5 | 18 | 6 | 2 | 1 | 1 | 6 | 12 | 8 | / | / | QFN20 | -40~105 |
| WY8S8003Y4M7 | 8051 | 16 | 16 | 256+512 | 2.2~5.5 | 14 | 6 | 2 | 1 | 1 | 6 | 12 | 7 | / | / | SOP16 | -40~105 |
| WY8S8003J4M7 | 8051 | 16 | 16 | 256+512 | 2.2~5.5 | 6 | 6 | 2 | 1 | 1 | 6 | 12 | 2 | / | / | SOP8 | -40~105 |
| WY8S9003E4M7 | 8051 | 48 | 16 | 256+1024 | 2.2~5.5 | 22 | 4 | 2 | 1 | 1 | 6 | 12 | 8 | 2 | 2 | SSOP24 | -40~105 |
| WY8S9003F4P7 | 8051 | 48 | 16 | 256+1024 | 2.2~5.5 | 18 | 4 | 2 | 1 | 1 | 6 | 12 | 8 | 2 | 2 | TSSOP20 | -40~105 |
| WY8S9003E4U7 | 8051 | 48 | 16 | 256+1024 | 2.2~5.5 | 22 | 4 | 2 | 1 | 1 | 6 | 12 | 8 | 2 | 2 | QFN24 | -40~105 |
| WY8S9003F4U7 | 8051 | 48 | 16 | 256+1024 | 2.2~5.5 | 18 | 4 | 2 | 1 | 1 | 6 | 12 | 8 | 2 | 2 | QFN20 | -40~105 |
全新WY8S9003系列使用8051內核為高速數據處理引擎，寬工作電壓2.2V~5.5V (25℃)，符合工業等級-40℃~105℃工作溫度與高抗噪聲的性能要求，支持16KB Flash , 1KB XRAM , LDROM引導區可配置0~4KB，其內核處理速度可達48MHz，是一款高主頻的8位通用MCU。
WY8S9003系列提供多種封裝形式，包括SSOP24、TSSOP20、QFN24、QFN20等，可靈活滿足各類應用場景所需。
WY8S9003主要特點
1、多資源
2路運放，2路比較器，2路UART，一路標準SPI，一路標準I2C（主/從模式），8通道12bit ADC，4個通用定時器-Timer0/1/2/3，1個SWT，1個WDT；
2、靈活性高
具備數字管腳全映射能力，所有GPIO均可配置為任意的數字功能，為客戶的設計帶來了更高的靈活性，真正實現管腳資源“零浪費”，為用戶提供更優的BOM尺寸和成本方案；
3、開發支持
● 支持keil開發平臺
● 采用雙線調試，支持ICP/ISP多種升級方式
● 配備完善的開發及燒錄套件
● 完整的應用開發參考文檔
為滿足客戶各類應用需求，維安持續推出各種應用場景的MCU產品解決方案，這其中頗具代表性的是電機控制解決方案：

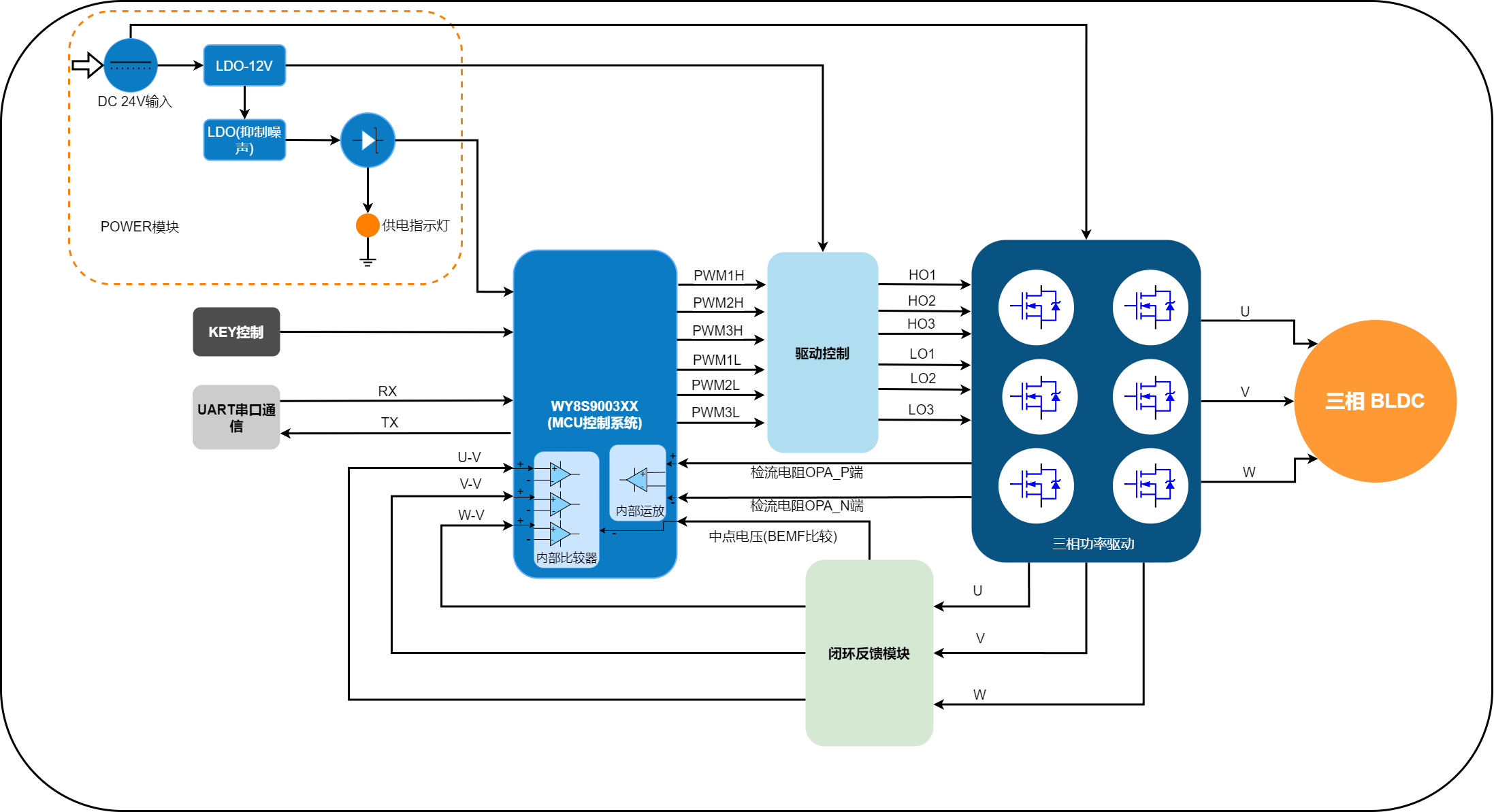

圖一 電機控制方案框圖
此方案采用維安最新WY8S9003系列MCU，9003專注于BLDC領域，為BLDC性能方面做出整體優化，可適用于BLDC各個領域的電機驅動。
靈活設計
該電控驅動板同時支持無感和有感BLDC電機，MCU自帶比較器，不需要外置比較器，同時自帶運放，可以檢測母線電流，保證尺寸的基礎上增加了更多功能。
方案介紹
該MCU標準電控方案包含：POWER電源模塊、MCU主控核心模塊、驅動控制模塊、三相功率驅動模塊和閉環反饋模塊。
功能介紹
支持UART串口通信、電機運行擋位設置、電機過零點電測、無感/有感方波驅動、閉環反饋檢測。
此標準電控驅動板方案可適用于家電、工業、農業、機器人等各個領域。
維安提供從方案設計到軟硬件設計、調試的全站技術支持。在幫助用戶了解新產品的同時，也會給出開發相關外設的入門與進階資料，包括軟件開發環境、硬件開發環境等，加速客戶產品開發周期和降低成本。
產品狀態
維安WY8S9003系列MCU目前已經小批量供貨中，可申請樣品。
