功率半導體的技術創新發展致力于提高能量的轉換效率，而Si器件的性能已接近材料瓶頸，第三代（寬禁帶）半導體材料的出現，恰好彌補了Si材料性能的不足。其臨界擊穿場強高，禁帶寬度高，電子飽和漂移率高，熱導率和耐溫高等材料特性，使SiC器件在高頻率、高效率，高功率密度等維度上擁有無可比擬的優勢。

維安作為功率控制領域全方案供應商，繼SiC肖特基二極管后，又開發完成了SiC MOSFET系列產品，產品電壓涵蓋1200V~1700V，電阻涵蓋32mΩ~50Ω，并根據產品應用的需求，推出TO-247-3L，TO-247-4L，TO-263-7L等封裝。產品適用于工業及新能源行業的充電樁，光伏逆變器，儲能逆變器，高性能輔助電源等應用場景。

#維安SiC MOSFET產品Road Map

#維安SiC MOSFET產品系列

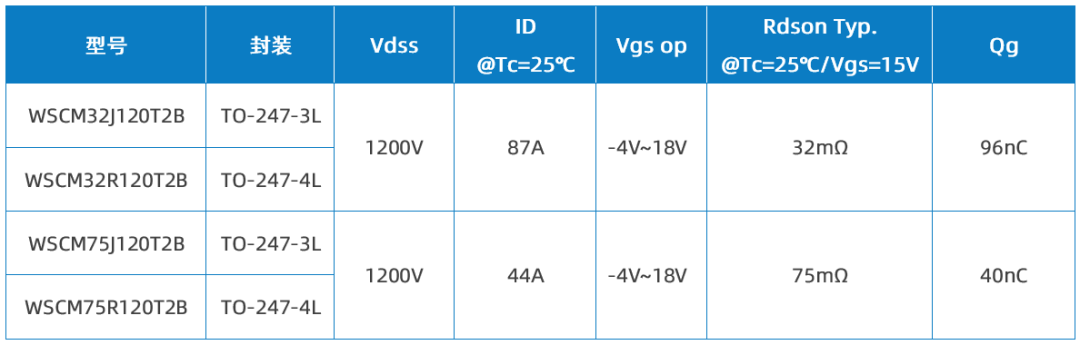

T2B系列

• 推薦開通電壓 15V

• 優異的FOM特性

• 高開關速度

• 極低的開關損耗

• 高阻斷電壓及低導通電阻

• 體二極管的低Qrr

• 關斷損耗不隨溫度升高而變大

• 無鹵，符合RoHS標準

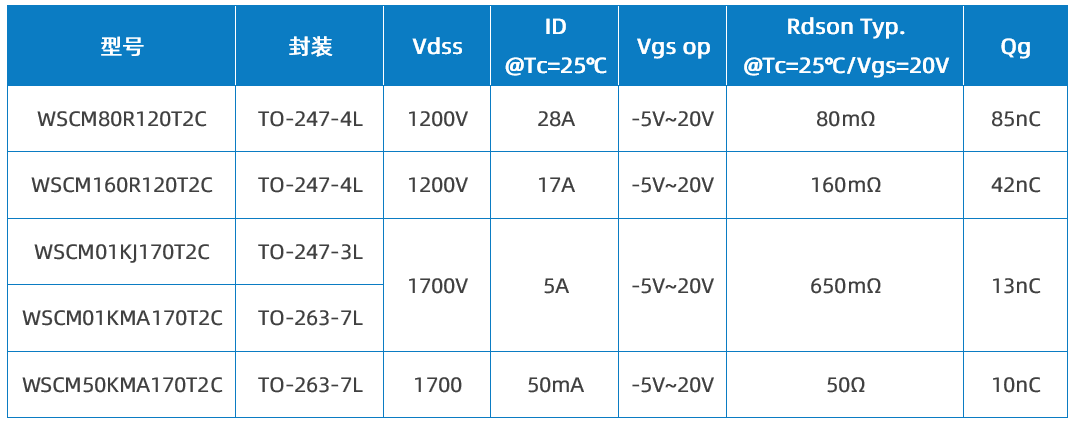

T2C系列

• 推薦開通電壓 18V

• 經濟性

• 高開關速度

• 易于并聯使用和驅動

• 高阻斷電壓及低導通電阻

• 優異的雪崩性能

• 關斷損耗不隨溫度升高而變大

• 無鹵，符合RoHS標準

#維安SiC MOSFET應用推薦

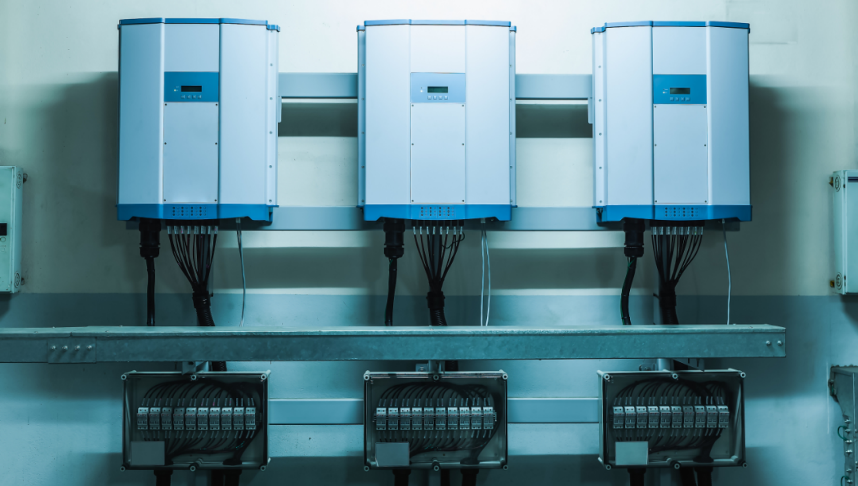

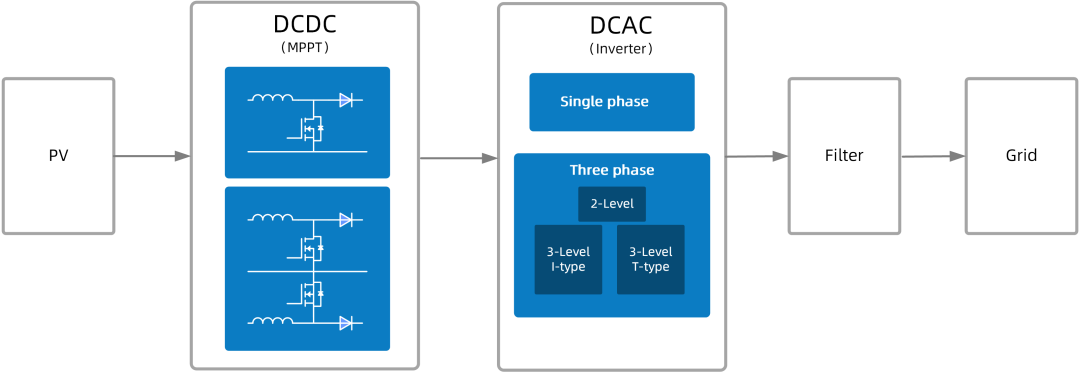

光伏：升壓電路和逆變電路

• 更高的頻率，更低的開關損耗

• 更高的功率密度

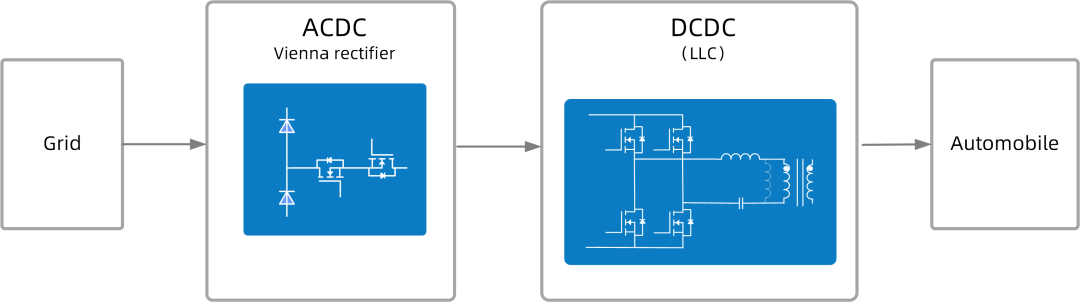

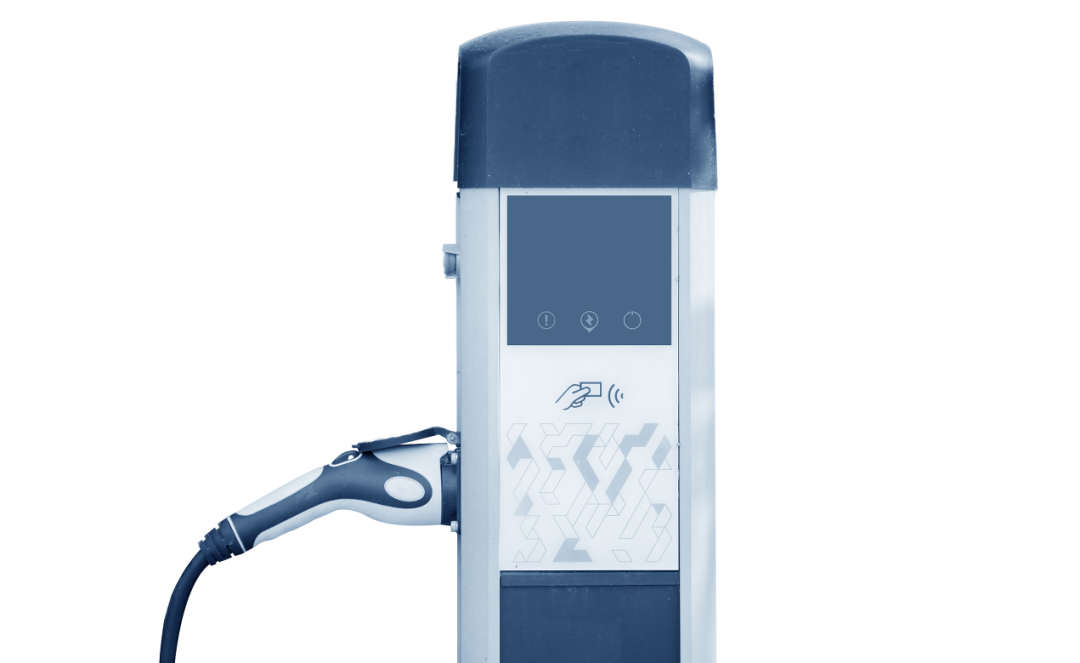

充電樁模塊：維也納整流和DCDC變換

• 更高的功率密度

• 更高的開關頻率

• 更低的諧波

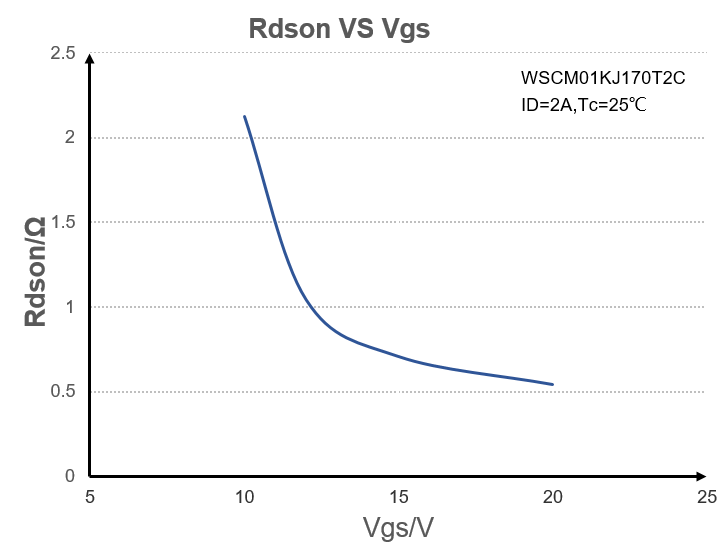

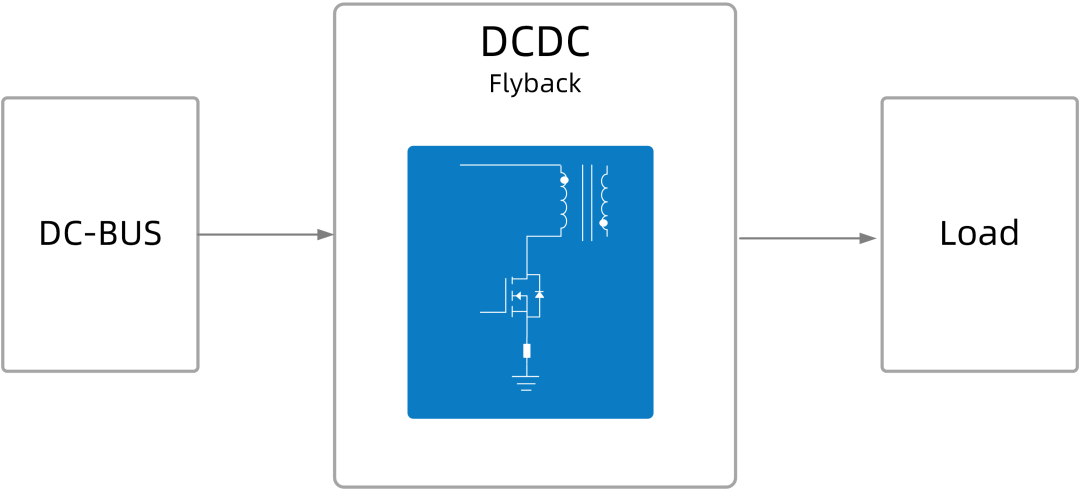

輔助電源：WSCM01Kx170T2C

• 更低的內阻，12V驅動電壓下，Rdson僅為1Ω

• 提供TO-263-7L和TO-247-3L，兩種通用封裝

• 更低的損耗，更小的占板面積

#維安SiC MOSFET碳化硅定制模塊產品系列

針對SiC模塊的市場需求，WAYON同時也拓展了定制業務，可根據客戶需求做全碳化硅，IGBT&SiC混合模塊，SiC二極管的模塊定制開發。

模塊產品因其電路簡單，回路寄生參數低；熱阻低，散熱好，功率密度高等特點，更適用于高可靠性、高功率密度要求的應用場景，并帶來更高的產品價值。

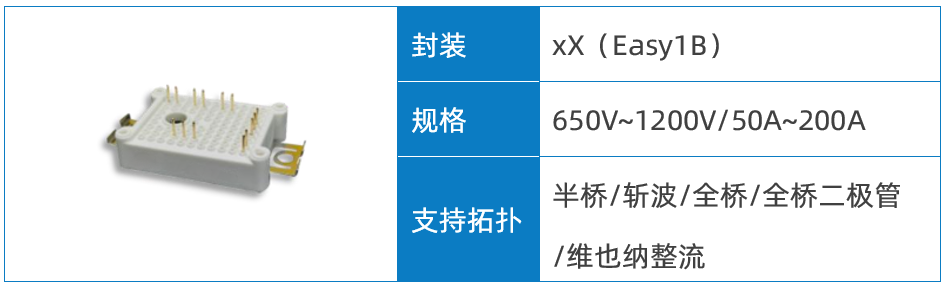

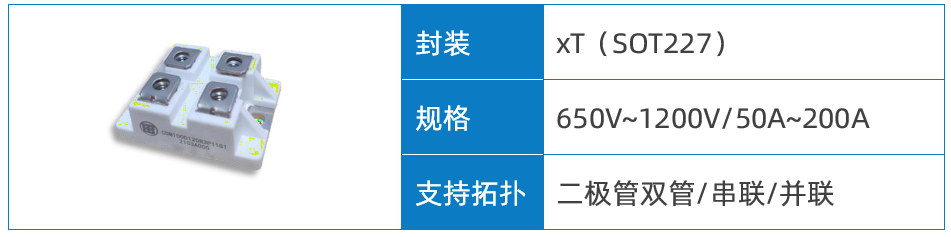

全SiC定制模塊產品：
