Wayon維安一級代理商|維安碳化硅肖特基二極管優勢及應用
時間：2022-09-24 發布人：京柏微 點擊量：
維安Wayon代理SiC肖特基二極管主要應用于混合動力、光伏逆變器、礦機電源、電焊機和充電樁。
碳化硅肖特基二極管（SiCSBD）是一種單極型器件，采用結勢壘肖特基二極管結構（JBS），因此相比于傳統的硅快恢復二極管（SiFRD），碳化硅肖特基二極管具有理想的反向恢復特性。可以有效降低反向漏電流，具備更好的耐高壓能力。另一個重要的特點是碳化硅肖特基二極管具有正的溫度系數，隨著溫度的上升電阻也逐漸上升，這與硅FRD正好相反。這使得碳化硅肖特基二極管非常適合并聯實用，增加了系統的安全性和可靠性。在器件從正向?qū)ㄏ蚍聪蜃钄噢D(zhuǎn)換時，幾乎沒有反向恢復電流，反向恢復時間小于20ns，甚至600V10A的碳化硅肖特基二極管的反向恢復時間在10ns以內。因此碳化硅肖特基二極管可以工作在更高的頻率，在相同頻率下具有更高的效率。

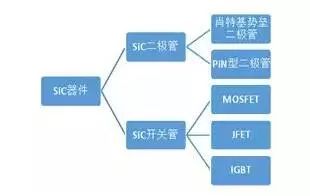

一、維安WAYON SiC碳化硅肖特基二極管器件分類和優點：
（1）碳化硅單載流子器件漂移區薄，開關電阻小。比硅器件小100-300倍。由于有小的導通電阻，碳化硅功率器件的正向損耗小。（2）碳化硅功率器件由于具有高的擊穿電場而具有高的擊穿電壓。例如，商用的硅肖特基的電壓小于300V，而第一個商用的碳化硅肖特基二極管的擊穿電壓已達到600V。（3）碳化硅有高的熱導率，因此碳化硅功率器件有低的結到環境的熱阻。（4）碳化硅器件可工作在高溫，碳化硅器件已有工作在600oC的報道，而硅器件的最大工作溫度僅為150oC.（5）碳化硅具有很高的抗輻照能力。（6）碳化硅功率器件的正反向特性隨溫度和時間的變化很小，可靠性好。（7）碳化硅器件具有很好的反向恢復特性，反向恢復電流小，開關損耗小。碳化硅功率器件可工作在高頻（》20KHz）。（8）碳化硅器件為減少功率器件體積和降低電路損耗作出了重要貢獻。

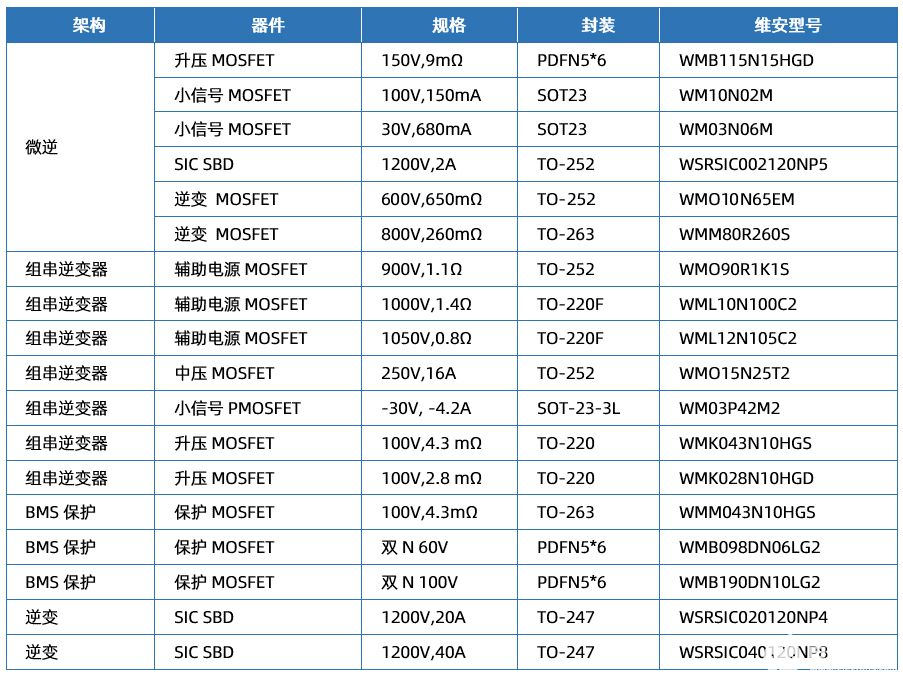

針對光伏市場應用，維安產品組合包括全系列的功率器件，具體包括高壓SJ-MOSFET、中壓SGT MOSFET和IGBT模組和第三代半導體碳化硅肖特基二極管SiC SBD，此外，維安還可以提供AC/DC、DC/DC、LDO、保護器件等產品來實現完整的系統級方案。
| Part No. | VRRM(V) | IF(A) | IFSM(A) | VF(V) typ. | IR(μA)typ. | Package | Data sheet |
|---|
| WSRSIC020120NP4 | 1200 | 20 | 150 | 1.5 | 5.0 | TO247-2L |  |
| WSRSIC010120NP4 | 1200 | 10 | 90 | 1.45 | 2.5 | TO247-2L | |
| WSRSIC040120NP8 | 1200 | 40(20*2) | 150 | 1.5 | 10 | TO247-3L | |
| WSRSIC020120NP8 | 1200 | 20(10*2) | 90 | 1.45 | 5.0 | TO247-3L | |
| WSRSIC010065NPD | 650 | 10 | 70 | 1.43 | 1.5 | DFN5*6 | |
| WSRSIC008065NPD | 650 | 8.0 | 50 | 1.43 | 1.2 | DFN5*6 | |
| WSRSIC006065NPD | 650 | 6.0 | 40 | 1.43 | 1.0 | DFN5*6 | |
| WSRSIC004065NPD | 650 | 4.0 | 30 | 1.43 | 0.8 | DFN5*6 | |
| WSRSIC010065NNI | 650 | 10 | 70 | 1.43 | 1.5 | TO-220ISO-2L | |
| WSRSIC008065NNI | 650 | 8.0 | 50 | 1.43 | 1.2 | TO-220ISO-2L | |
| WSRSIC006065NNI | 650 | 6.0 | 40 | 1.43 | 1.0 | TO-220ISO-2L | |
| WSRSIC004065NNI | 650 | 4.0 | 30 | 1.43 | 0.8 | TO-220ISO-2L | |
| WSRSIC010065NPF | 650 | 10 | 70 | 1.43 | 1.5 | TO-220F-2L | |
| WSRSIC008065NPF | 650 | 8.0 | 50 | 1.43 | 1.2 | TO-220F-2L | |
| WSRSIC006065NPF | 650 | 6.0 | 40 | 1.43 | 1.0 | TO-220F-2L | |
| WSRSIC004065NPF | 650 | 4.0 | 30 | 1.43 | 0.8 | TO-220F-2L |
