維安TVS|新能源汽車的“隱形護衛”,揭開Wayon維安Auto TVS的神秘面紗
什么是TVS二極管（ESD保護二極管）？瞬態二極管（Transient Voltage Suppressor）簡稱TVS，是一種二極管形式的高效能保護器件。
脈沖峰值功率Pm：脈沖峰值功率Pm是指10/1000μs波的脈沖峰值電流IPP與最大箝位電壓VC的乘積，即Pm=IPP*
汽車行業經歷了百年發展歷史，在傳統燃油汽車之外，隨著人們環保意識的增強，新能源汽車成為了發展低碳經濟的必然選擇，也是未來汽車產業發展的必然趨勢。新能源又稱非常規能源，是指?jìng)鹘y(tǒng)能源之外的各種能源形式。新能源汽車中電子控制、車載娛樂多媒體、導航、車載通信等電子系統的增多使得電子線路的防護端口越來越多，兼之汽車端口電磁環境較消費電子更加惡劣，作為新能源汽車的核心部件，三電系統的浪涌防護不僅關系著整車性能，還與行車安全息息相關。
維安(WAYON) WSxxP30SMC(-B)-AT系列產品是一款高可靠性的車規級TVS產品，作為一種鉗位型的過電壓保護器件，使用時可并聯在被保護電路兩端，具有精確導通、快速響應、浪涌吸收能力強、可靠性高等特點。適用于車身電源、導航儀表、車燈等端口的瞬時過電壓防護。WSxxP30SMC(-B)-AT系列產品封裝形式為常規SMC（8.0×6.0×2.5mm）封裝，其較小尺寸可以滿足汽車多部位的瞬時過壓防護。

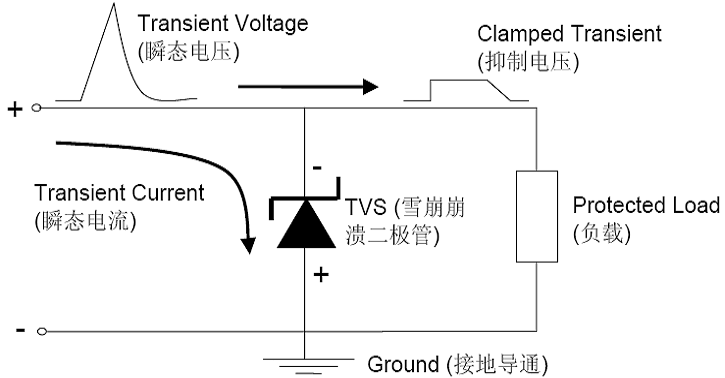

TVS工作原理：
當電路處于平穩正常工作狀態時，TVS器件反向截止無動作，此時其高阻保證幾乎無電流流經TVS，不影響電路正常工作。當電路中有超過電路正常工作電壓的瞬時過電壓時，TVS二極管發生雪崩，提供給瞬時電流一個超低電阻通路，同時吸收大電流，將其兩端間的電壓鉗位在預定數值VC（Clamping Voltage）上，從而保護后級電路免受瞬態高能量的沖擊而損壞。當瞬時過電壓結束后，TVS自動恢復反向截止?fàn)顟B(tài)，使整個回路進入正常電壓。

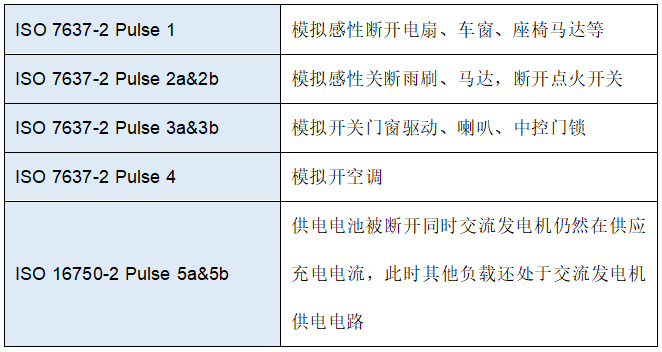

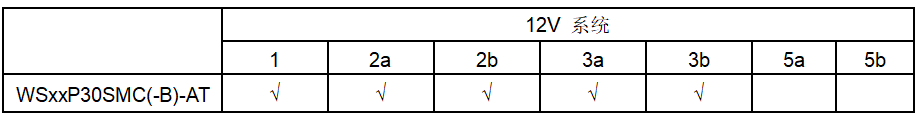

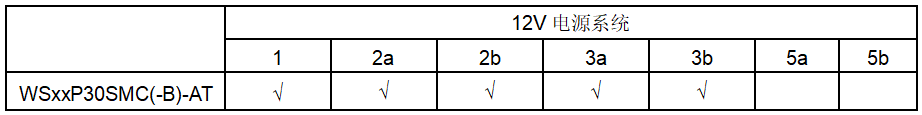

Operation during a Surge作為AC或DC電壓端口的防護器件，TVS針對不同電壓應用端口需要遵循不同的浪涌測試標準，例如針對靜電防護的IEC 61000-4-2標準、針對電源口防護的IEC 61000-4-5標準、針對信號口防護的ITU K21標準等。而車規級TVS由于特殊的汽車應用環境，對其的過壓防護需要遵循ISO 7637-2標準及ISO 16750-2標準：

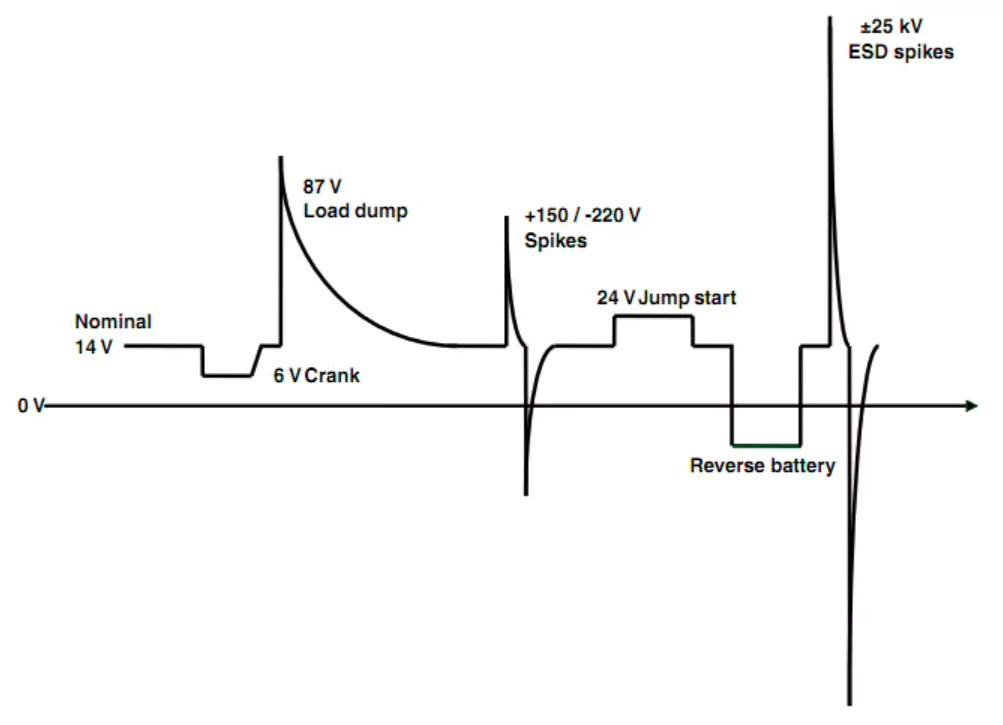

汽車電源線波動電壓

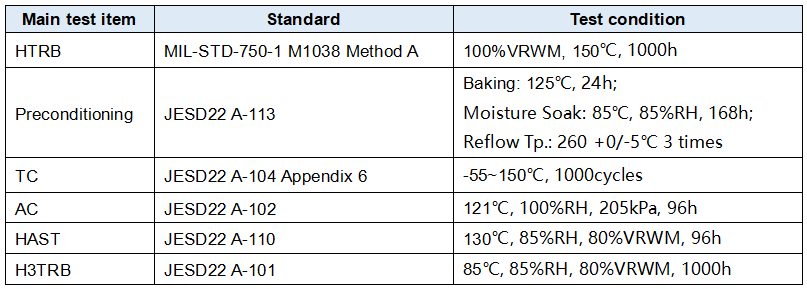

車規級TVS除了針對汽車應用環境有特殊的過壓測試標準，在可靠性方面更要求需要通過AEC-Q101標準《AEC-Q101 Failure Mechanism Based Stress Test Qualification for Discrete Semiconductors in Automotive Applications》，其中信賴性試驗相比非車規級產品具有更加嚴苛的要求：

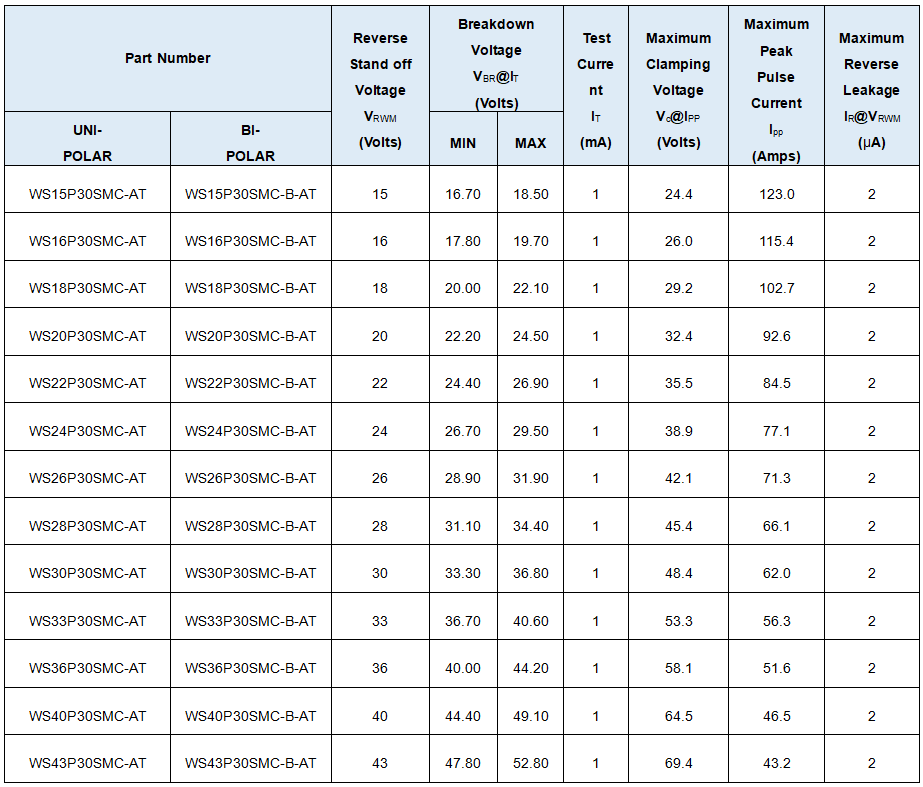

維安車規級TVS WSxxP30SMC(-B)-AT系列產品具有卓越的抗瞬時過壓能力，及優秀的AEC-Q101信賴性，為車規級電路應用提供穩定可靠的安全防護。目前該系列產品電壓覆蓋汽車12V電源系統和24V電源系統，滿足汽車客戶的廣泛需求。該產品系列參數規格如下：
WSxxP30SMC(-B)-AT系列型號：
WS15P30SMC-AT/WS16P30SMC-AT/WS18P30SMC-AT/WS20P30SMC-AT/WS22P30SMC-AT/WS24P30SMC-AT/WS26P30SMC-AT/WS28P30SMC-AT/WS30P30SMC-AT/WS33P30SMC-AT/WS36P30SMC-AT/WS40P30SMC-AT/WS43P30SMC-AT
Automotive Level 3000W TVS
1.Type：Automotive
2.UNI-POLAR Part No.：WS15P30SMC-AT
3.BI-POLAR Part No.：WS15P30SMC-B-AT
4.Package：SMC
5.Peak Pulse Power Ppp(W)：3000
6.Reverse Stand off Voltage VRWM(V)：15
7.MIN VBR (Volts)@IT：16.7
8.MAX VBR (Volts)@IT：18.5
9.Test Current IT(mA)：1
10.Maximum Clamping Voltage Vc@Ipp(V)：24.4
11.Maximum Peak Pulse Current Ipp(A)：123
12.Maximum Reverse Leakage IR @VRWM(μA)：2
