Wayon維安代理商推出滿足AEC-Q100標準的高速CAN收發器WJ1040 WJ1050
WAYON維安滿足AEC-Q100標準的高速CAN收發器由一級代理京柏微提供技術支持；
CAN是一種通信協議，其特點是允許網絡上的多個微控制器或設備直接互相通信。是1980年代初德國BOSCH公司所制定的規格，并在1993年標準化，由于其高擴充性、高可靠度且低成本等特性而被廣泛應用在汽車的各種電子控制單元中。
近年來越來越多產業了解到CAN的優點，其應用越來越廣泛，汽車、電動自行車、工控、電梯、安防、電力、通信和樓宇自動化等領域的控制總線設計中都有CAN的身影。
要想快速的構建支持CAN的系統，需要CAN收發器的支持，維安（WAYON）瞄準高速發展的汽車市場，迅速推出了通用高速CAN收發器芯片WJ1040&WJ1050，目前兩款產品工業級的規格均已量產，另外符合面向汽車應用的AEC-Q100 標準&溫度等級Grade-1車規級的規格WJ1040-AT&WJ1050-AT預計2023年1月正式發布。此外，兩款器件包含許多保護功能，以提高器件和CAN總線的穩定性。
產品概述
WJ1040(WJ1040-AT)完全兼容ISO11898 標準，可用于采用控制器區域網絡（CAN）的應用。作為一個CAN總線收發器，該器件為CAN控制器提供差分發送和接收能力，信號速率高達1 Mbps，該系列器件具有低功耗待機模式及通過總線遠程喚醒的能力。WJ1040是WJ1050高速CAN收發器的下一級產品。它與WJ1050引腳兼容，并提供同樣出色的EMC性能。
WJ1050(WJ1050-AT)達到或超過了ISO 11898標準的規格，可用于采用控制器區域網絡（CAN）的應用。作為一個CAN收發器，該器件向總線提供差分傳輸能力，向CAN控制器提供差分接收能力，信號速率高達1 Mbps。該系列器件具有靜音模式，在該模式下，所有總線活動都由接收器輸出傳遞給本地協議控制器。由于輸出信號CANH和CANL的最佳匹配，電磁輻射得到了極大的優化，改進了在無電源節點情況下的表現。
|特性
完全兼容 ISO 11898 標準
符合汽車應用的要求
AEC-Q100測試指導，具有以下特點：
器件溫度等級Grade-1：-40℃ 至+125℃ 環境工作溫度
高速CAN,最高傳輸速率可達 1Mbps
工作溫度范圍：-40℃ to +125℃
極低的電磁輻射（EME）
支持至少110個節點的連接
WJ1040(WJ1040-AT)具有低電流待機模式(10uA)，支持總線遠程喚醒功能
WJ1050(WJ1050-AT)具有發送器被禁用的靜音模
|保護特性
總線故障保護電壓：-27V to +40V
接收器共模輸入電壓：-8V to +12V
總線引腳的ESD保護：±6 kV（HBM）
具有對電池和接地的短路保護
熱關斷保護（TSD）
傳輸數據（TXD）顯性超時復位功能
封裝形式：SOP-8
產品內部結構簡圖

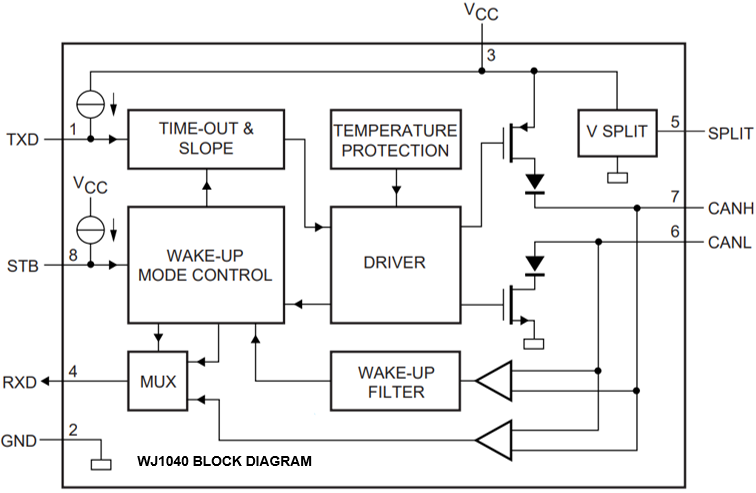

圖1 WJ1040 結構圖

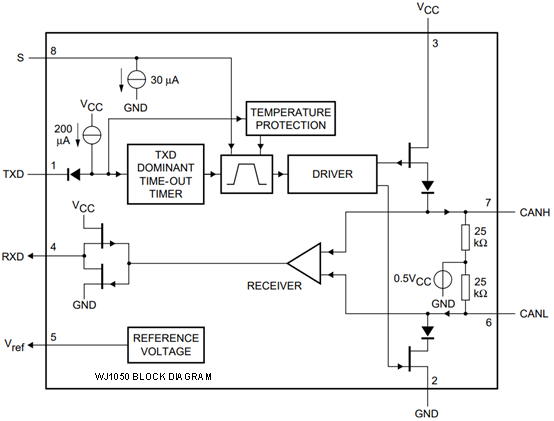

圖2 WJ1050 結構圖
典型應用原理圖

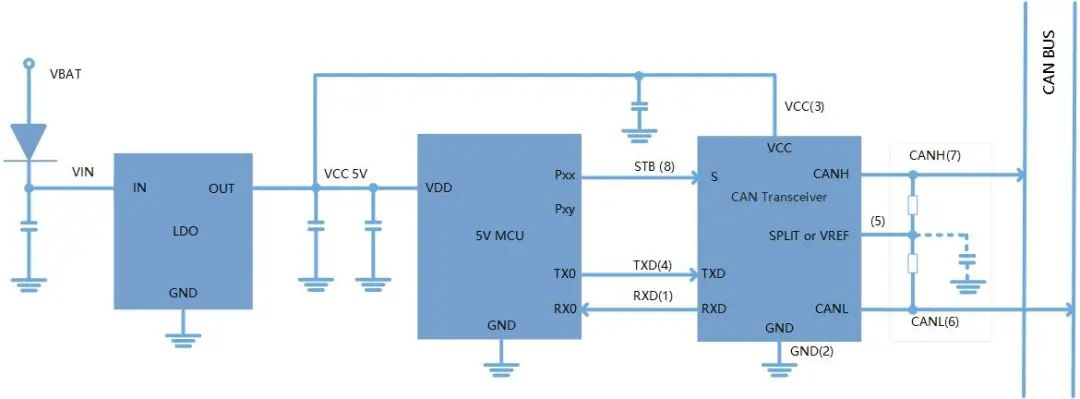

圖3 使用5V MCU的典型CAN總線應用框圖

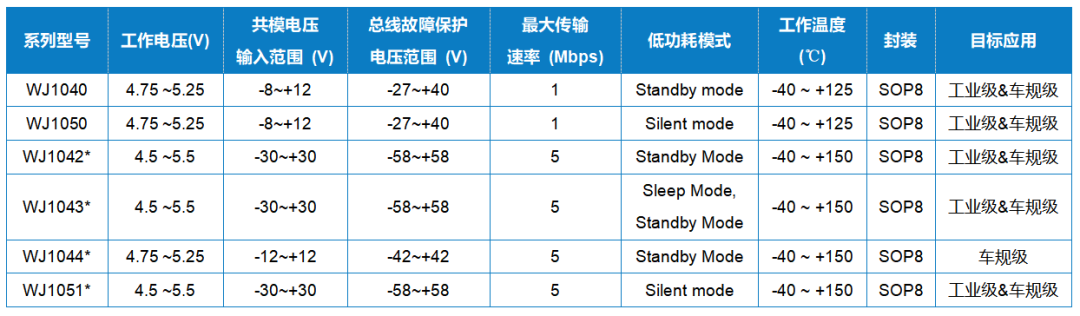

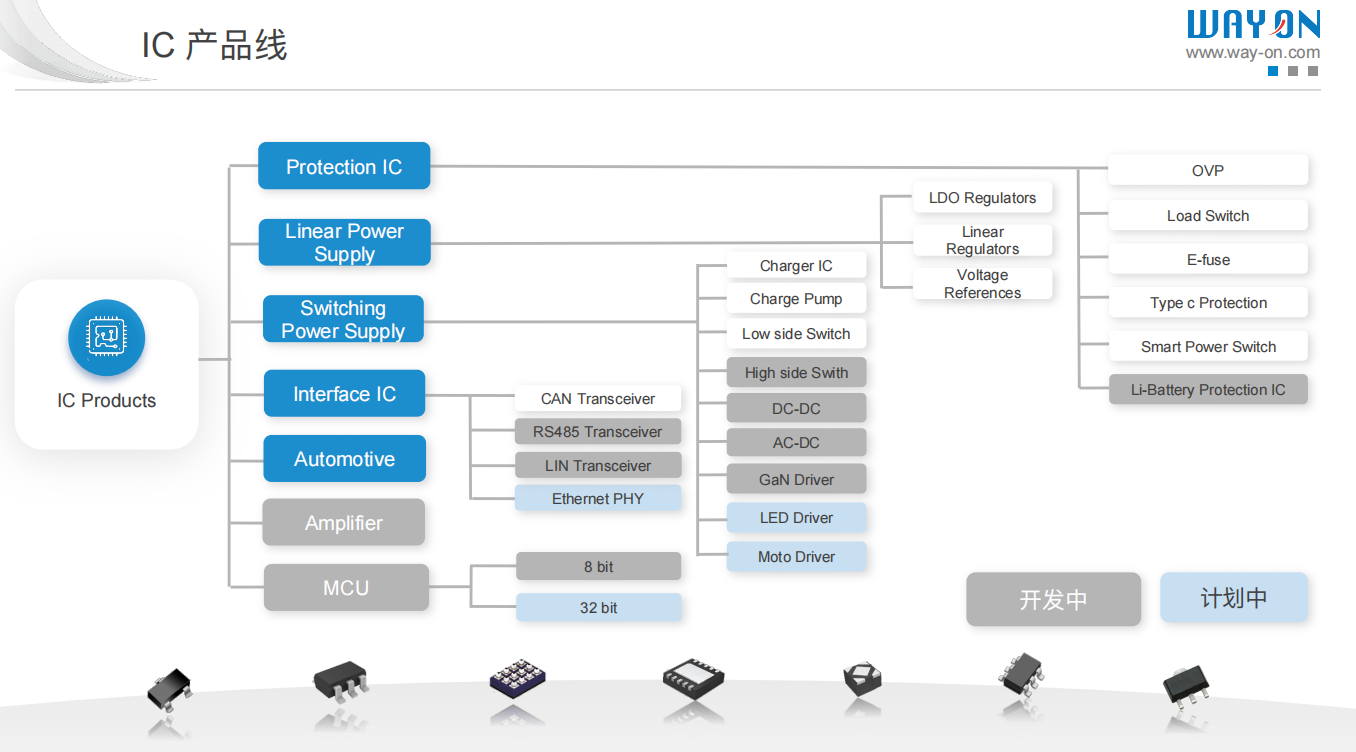

|產品信息
汽車在加速發展，維安專注于為這些高增長的戰略市場提供優質的產品，對不斷變化的市場保持敏銳度，并持續為相關應用投入相關的產品開發。
| WJ1051* | High-speed CAN transceiver with Standby mode | 1 | 4.5 ~5.5 | -30~+30 | -58~+58 | 5 | 110 | Silent mode | No | ±8 | ±4 | -40 ~ +150 | SOP8 | |
| WJ1044* | High-speed CAN transceivers with Standby mode | 1 | 4.75 ~5.25 | -12~+12 | -42~+42 | 5 | 110 | Standby Mode | No | ±8 | ±4 | -40 ~ +150 | SOP8 | |
| WJ1043* | High speed CAN transceiver with standby & sleep mode | 1 | 4.5 ~5.5 | -30~+30 | -58~+58 | 5 | 110 | Sleep Mode, Standby Mode | Yes | ±8 | ±4 | -40 ~ +150 | SOP8 | |
| WJ1042* | High-speed CAN transceiver with Standby mode | 1 | 4.5 ~5.5 | -30~+30 | -58~+58 | 5 | 110 | Standby Mode | No | ±8 | ±4 | -40 ~ +150 | SOP8 | |
| WJ1050 | High-speed CAN transceiver with silent mode | 1 | 4.75 ~5.25 | -8~+12 | -27~+40 | 1 | 110 | Silent mode | No | ±6 | ±4 | -40 ~ +125 | SOP8 | |
| WJ1040 | High-speed CAN transceiver with standby mode | 1 | 4.75 ~5.25 | -8~+12 | -27~+40 | 1 | 110 | Standby mode | No | ±6 | ±4 | -40 ~ +125 | SOP |
