什么是RS-485？

RS-485標準名稱是TIA/EIA-485-A，是一種串行通信標準，但是人們會習慣稱之為RS-485標準。串行RS-485通信抗噪聲性能好、通信速率高、傳輸距離遠，用于多點互聯時非常方便，可以省掉許多信號線，因此在工業、自動化、汽車和建筑物管理等現場總線中得到廣泛應用。

RS-485接口實物圖

什么是RS-485收發器？

RS-485收發器主要功能是將來自微控制器（MCU）的發送信號TX通過“發送器”轉換成通訊網絡中的差分信號，將通訊網絡中的差分信號通過“接收器”轉換成MCU接受的RX信號。任一時刻，RS-485收發器只能工作在接收或者發送兩種模式之一。

RS-485收發器數據傳輸鏈路

RS-485通信是一項相對成熟的技術。盡管如此，RS-485收發器的市場預計將隨著工業自動化和電動汽車的日益普及而有所增長。

隨著產品技術布局的多樣化及新領域的開拓，維安近期也推出了WJ485和WJ3485兩款485收發器產品,同時滿足5V供電和3.3V供電的需求，目前兩款產品均已實現量產。

維安RS-485產品概述

WJ485是一款5V供電、半雙工、低功耗、低轉換率的RS485收發器，完全符合TIA/EIA-485標準。該器件在具有1/8個標準485負載時，允許在總線上多達256個收發器。WJ485具有低轉速驅動器，可最大限度地減少EMI，從而實現1Mbps速率下數據的無差錯傳輸。

WJ3485是一款3.3V供電，半雙工，低功耗，RS-485收發器，其完全符合TIA/EIA-485標準。該器件在具有1/8個標準485負載時，允許在總線上多達256個收發器。相比于WJ485來說WJ3485允許高達12Mbps速率下數據的無差錯數據傳輸。

產品優勢

• 完全符合TIA/EIA-485標準

• 符合工業級應用需求

• 1/8個標準485負載時允許在總線上

• 多達256個收發器

• 工作范圍：-40℃ to 85℃

• 出色的抗噪性能

• WJ485具有低轉速驅動器

• 支持1Mbps速率下數據的無差錯傳輸

• WJ3485允許最高12Mbps速率下數據的無差錯數據傳輸

保護特性

• 短路保護

• 熱關斷保護

• 低電流關斷模式

• DE和RE上的熱插拔

• WJ485：A/B  PIN高達16kV 的HBM保護和CDM保護

• 封裝：SOP-8

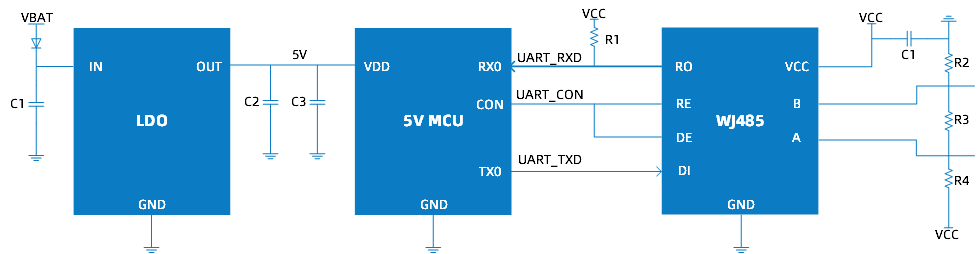

典型應用電路

RS-485應用電路

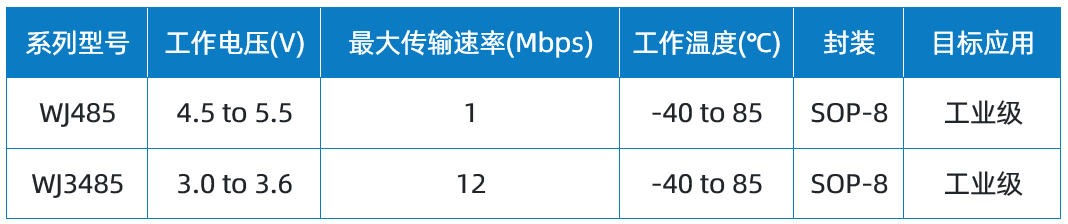

產品信息

站在市場和客戶的角度，維安將積極的擁抱發展趨勢，繼續發揮自身技術產品優勢，增強在客戶端的競爭力。
