什么是 IGBT？
IGBT（Insulated Gate Bipolar Transistor），絕緣柵雙極型晶體管，是由 BJT（雙極型三極管）和 MOS（絕緣柵型場效應管）組成的復合全控型電壓驅動式功率半導體器件， 兼有 MOSFET 的高輸入阻抗和 GTR 的低導通壓降兩方面的優點。GTR 飽和壓降低，載流密度大，但驅動電流較大；MOSFET 驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT 綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為 600V 及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。

IGBT最常見的形式其實是模塊（Module），而不是單管。IGBT模塊是由IGBT與FWD（續流二極管芯片）通過特定的電路橋接封裝而成的模塊化半導體產品，具有節能、安裝維修方便、散熱穩定等特點。

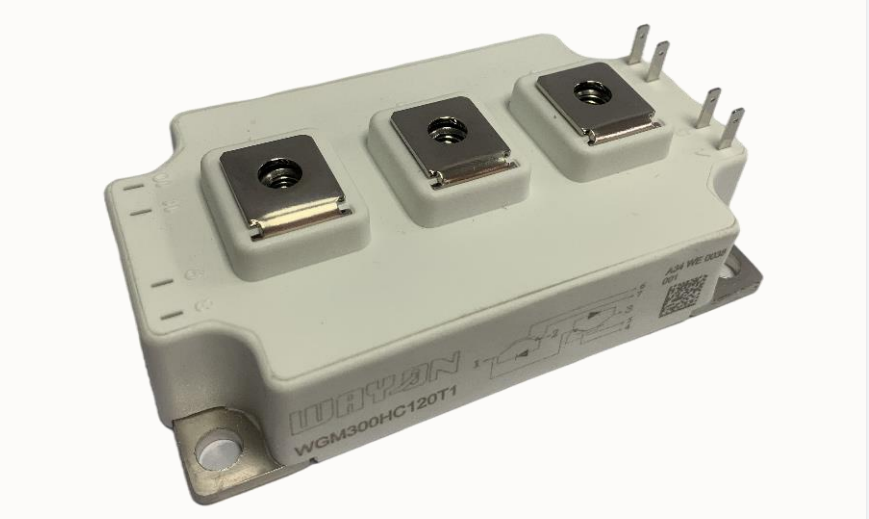

什么是 IGBT 模塊？

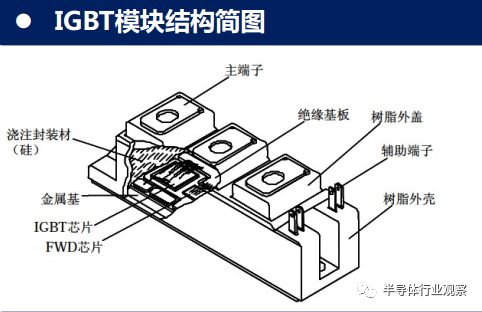

IGBT 模塊是由 IGBT（絕緣柵雙極型晶體管芯片）與 FWD（續流二極管芯片）通過特定的電路橋接封裝而成的模塊化半導體產品；封裝后的 IGBT 模塊直接應用于變頻器、UPS 不間斷電源等設備上；

IGBT的主要應用領域：

作為新型功率半導體器件的主流器件，IGBT已廣泛應用于工業、 4C(通信、計算機、消費電子、汽車電子)、航空航天、國防軍工等傳統產業領域，以及軌道交通、新能源、智能電網、新能源汽車等戰略性新興產業領域。如交通控制、功率變換、工業電機、不間斷電源、風電與太陽能設備，以及用于自動控制的變頻器。在消費電子方面，IGBT用于家用電器、相機和手機。

1）新能源汽車

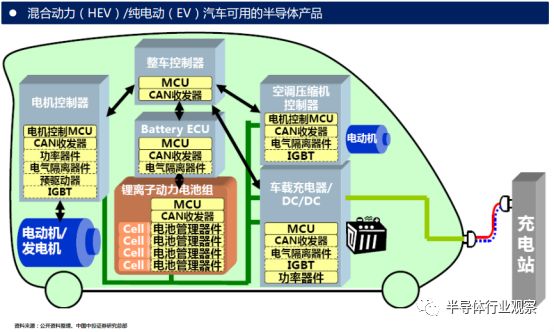

IGBT模塊在電動汽車中發揮著至關重要的作用，是電動汽車及充電樁等設備的核心技術部件。IGBT模塊占電動汽車成本將近10%，占充電樁成本約20%。IGBT主要應用于電動汽車領域中以下幾個方面：

A）電動控制系統 大功率直流/交流(DC/AC)逆變后驅動汽車電機；

B）車載空調控制系統 小功率直流/交流(DC/AC)逆變，使用電流較小的IGBT和FRD；

C）充電樁 智能充電樁中IGBT模塊被作為開關元件使用；

2）智能電網

IGBT廣泛應用于智能電網的發電端、輸電端、變電端及用電端：

從發電端來看，風力發電、光伏發電中的整流器和逆變器都需要使用IGBT模塊。

從輸電端來看，特高壓直流輸電中FACTS柔性輸電技術需要大量使用IGBT等功率器件。

從變電端來看，IGBT是電力電子變壓器（PET）的關鍵器件。

從用電端來看，家用白電、 微波爐、 LED照明驅動等都對IGBT有大量的需求。

3）軌道交通

IGBT器件已成為軌道交通車輛牽引變流器和各種輔助變流器的主流電力電子器件。交流傳動技術是現代軌道交通的核心技術之一，在交流傳動系統中牽引變流器是關鍵部件，而IGBT又是牽引變流器最核心的器件之一。
4）光伏產業
IGBT是光伏逆變器、儲能逆變器的核心器件。IGBT模塊占光伏逆變器價值量的15%至20%，不同的光伏電站需要的IGBT產品略有不同，比如集中式光伏主要采用IGBT模塊，而分布式光伏主要采用IGBT單管或模塊。

Igbt模塊的優勢是什么？

1、多個IGBT芯片并聯，IGBT的電流規格更大。

2、多個IGBT芯片按照特定的電路形式組合，如半橋、全橋等，可以減少外部電路連接的復雜性。

3、多個IGBT芯片處于同一個金屬基板上，等于是在獨立的散熱器與IGBT芯片之間增加了一塊均熱板，工作更可靠。

4、一個模塊內的多個IGBT芯片經過了模塊制造商的篩選，其參數一致性比市售分立元件要好。

5、模塊中多個IGBT芯片之間的連接與多個分立形式的單管進行外部連接相比，電路布局更好，引線電感更小。

6、模塊的外部引線端子更適合高壓和大電流連接。同一制造商的同系列產品，模塊的最高電壓等級一般會比IGBT 單管高1-2個等級，如果單管產品的最高電壓規格為1700V，則模塊有2500V、3300V 乃至更高電壓規格的產品。

IGBT模塊可以分為低壓（600V以下），中壓（600V-1200V）和壓(1200V-6700V)，IGBT主要用于變頻器逆變和其他逆變電路

維安IGBT模塊型號表:

電壓1200V，電流從100A-600A

維安IGBT模塊100A:WGM100PC120T1

維安IGBT模塊150A:WGM150FC120T1

維安IGBT模塊200A:WGM200HC120T1

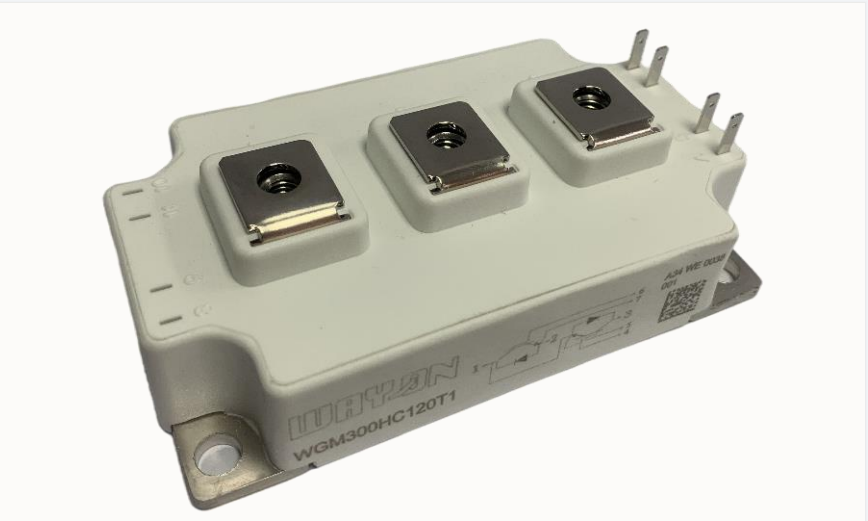

維安IGBT模塊300A:WGM300HC120T1

維安IGBT模塊450A:WGM450HD120T1

維安IGBT模塊600A:WGM600HD120T1
