Magntek麥歌恩變頻器專用芯片MT9523是MagnTek麥歌恩最新推出的新一代電流檢測芯片，是完全集成化設計的基于霍爾效應的隔離式線性電流傳感器芯片。

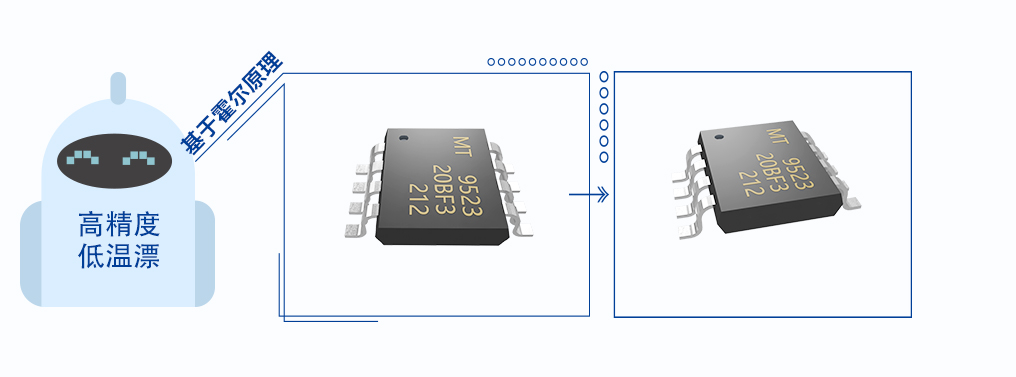

| 封裝形式

| 產品介紹

MT9523由一個精密的，低漂移的線性霍爾電路以及內置的低插入電阻的電流導體組成，流經此低電阻電流導體路徑的外加電流會產生一個磁場，芯片將其轉換位成與輸入電流成比例的電壓信號輸出，為了有效抑制外部共模磁場，設計中使用差分電流檢測技術，從而改善了在磁噪聲環境中的精度，通過優化次信噪比來提升芯片的精度。基于BCD工藝的低漂移，斬波穩定的霍爾芯片可提供精確的比例電壓，該電壓在制造時也會被精確校準。導電路徑的內部電阻典型值位1mΩ，可實現低耗能。導電路徑的端子和信號線電氣隔離，滿足高端電流檢測應用中使用，從而無需使用其他昂貴的隔離技術。

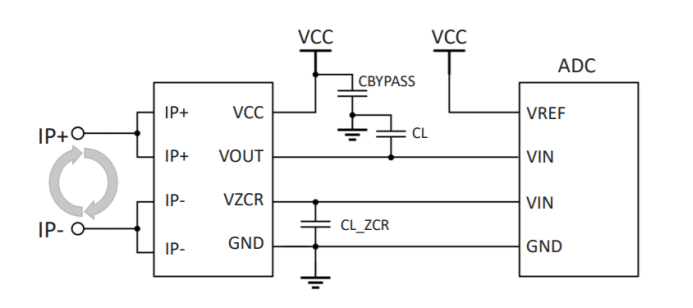

| 應用電路

1、客戶可選擇：3.3V和5V兩種電源版本

2、客戶可選擇：固定輸出模式和比例輸出模式兩種輸出模式

以上兩種任意搭配

| 產品特點

》測量范圍0A~±50A

》供電電壓3.3V/5V

》絕緣耐壓2500vrms

》響應時間<2.2us

》高速帶寬250KHz

》非線性度<±0.3%

》準確度<±1.5%

》電流側輸入電阻1.0mΩ

》芯片自帶參考端輸出

》雙霍爾盤設計，共模磁場抑制能力

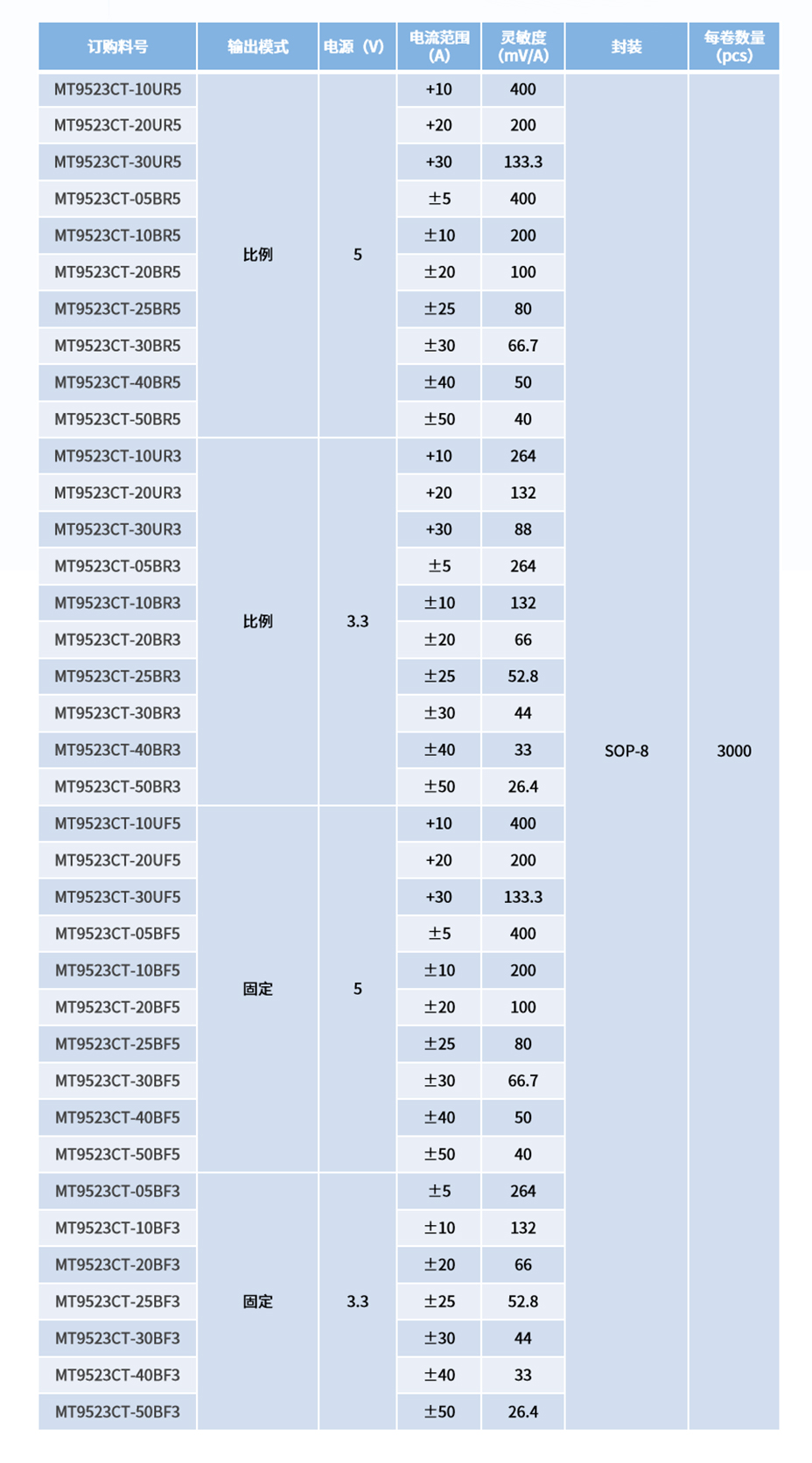

| 選型指南

      電流傳感器以其優異的性能和精致的結構，電流傳感器已成為工業控制領域電流隔離測量的解決方案，廣泛應用于驅動器、變頻器、電機繞組和高頻大電流測量。

      電流傳感器當檢測到主電路中的異常脈沖或有效值超過標準時，用于檢測母線的直流電流，快速切斷逆變觸發電路的觸發脈沖，保護逆變器和整流器模塊；
      電流傳感器用于檢測輸出電流的波形，并連接到逆變器的輸出電路中，以檢測隨頻率變化的交流電流。它可以更好地控制觸發脈沖，并提供電氣設備的過載信號。

      電流傳感器具有許多優點。通過對大電流的準確檢測和自動性控制，確保變頻器產品的安全可靠運行，使變頻器能夠及時處理異常情況，提高變頻器的可靠性，提高變頻器的安全質量。因此，電流傳感器在變頻器中的優勢越來越明顯，已成為變頻器行業不可或缺的組成部分。
