氣缸專用傳感器定義

       氣缸專用傳感器是專門設計用于檢測氣缸活塞位置、狀態等信息的傳感器。它們通常安裝在氣缸的行程兩端或中間位置，用于檢測活塞是否到達預定位置，從而控制氣缸的動作。
       無接點電晶體型-NPN、PNP型只能用于直流電源，多為三線式；NPN、PNP在繼電器回路使用時應注意接線的差異；配合PLC選型時應注意正確地選型。

以下是磁開關傳感器的工作原理的詳細介紹：

工作原理:

• 磁簧開關：由兩個或多個具有磁性的金屬片（簧片）組成，這些金屬片之間通過一小段空氣或非導電材料隔開。當外部磁場靠近磁簧開關時，磁場會吸引或使得金屬片發生磁性變化，使得金屬片閉合，從而改變電路的通斷狀態。
• 霍爾效應傳感器：基于霍爾效應，當電流通過一個置于磁場中的半導體薄片時，會在垂直于電流和磁場的方向上產生一個電勢差，這個電勢差與磁場強度成正比，從而可以通過測量電勢差來檢測磁場。

應用領域:

磁開關傳感器廣泛應用于工業自動化、汽車、電子設備、安全系統等，用于檢測物體的位置和運動狀態。

與其他傳感器的比較:

與其他傳感器相比，磁開關傳感器具有高靈敏度、可靠性和耐用性，能夠檢測微小的磁場變化，適用于惡劣的環境。

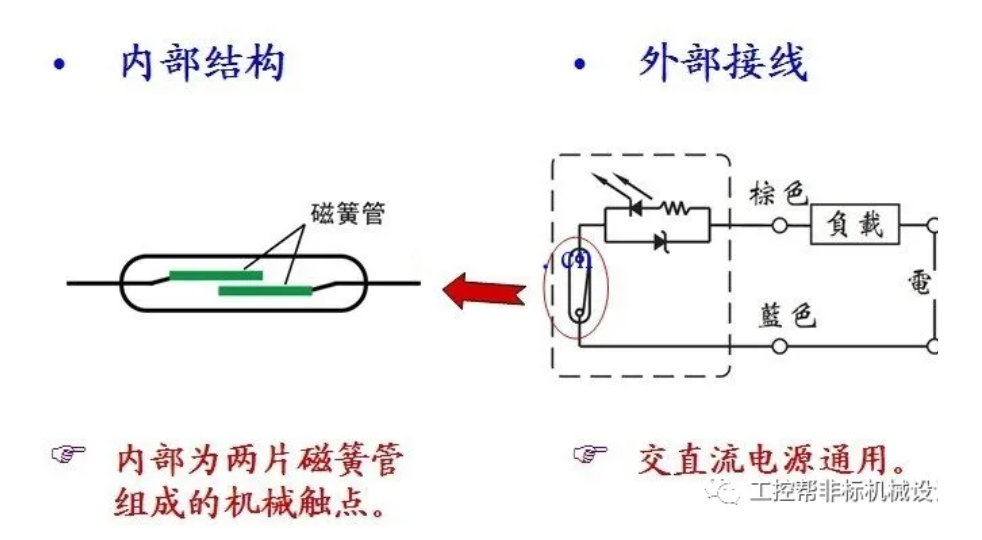

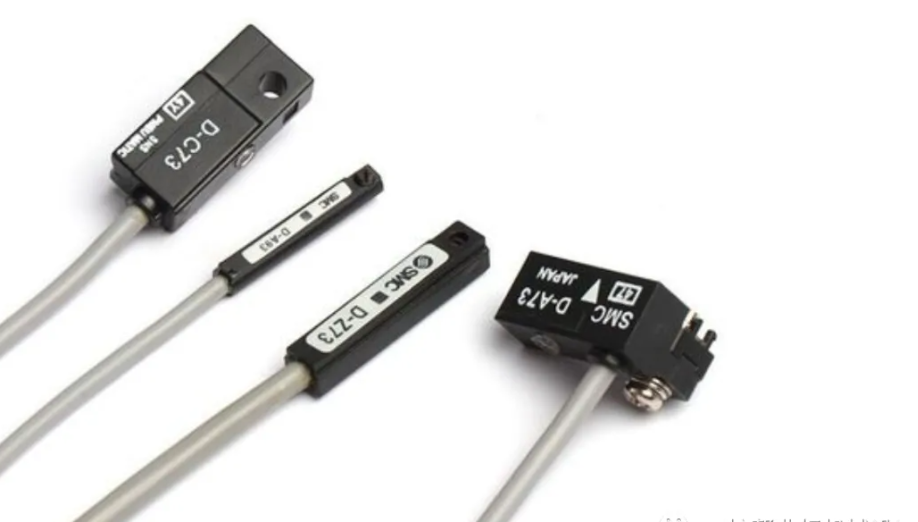

氣缸傳感器（氣缸磁性感應開關）接線圖，氣缸磁性開關是用來檢測氣缸活塞位置的，即檢測活塞的運動行程的。它可分為有接點型（有接點磁簧管型）和無接點型（無接點電晶體型）兩種。有接點磁簧管型內部為兩片磁簧管組成的機械觸點，交直流電源通用。

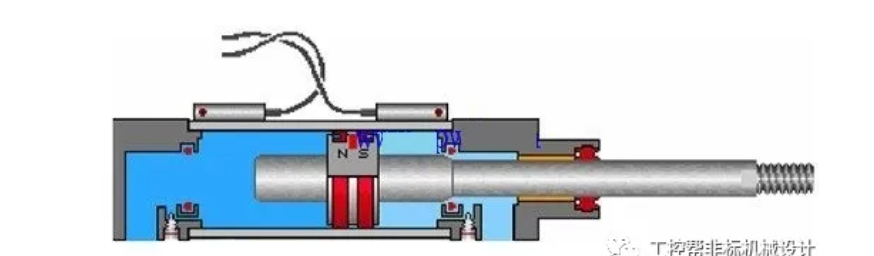

當隨氣缸移動的磁環靠近感應開關時，感應開關的兩根磁簧片被磁化而使觸點閉合，產生電信號；當磁環離開磁性開關后，舌簧片失磁，觸點斷開，電信號消失。

       無接點電晶體型-NPN、PNP型只能用于直流電源，多為三線式；NPN、PNP在繼電器回路使用時應注意接線的差異；配合PLC選型時應注意正確地選型。

       無接點式感應開關從結構和原理上與有接點式感應開關都有本質的區別，它是通過對內部晶體管的控制，來發出控制信號。當磁環靠近感應開關

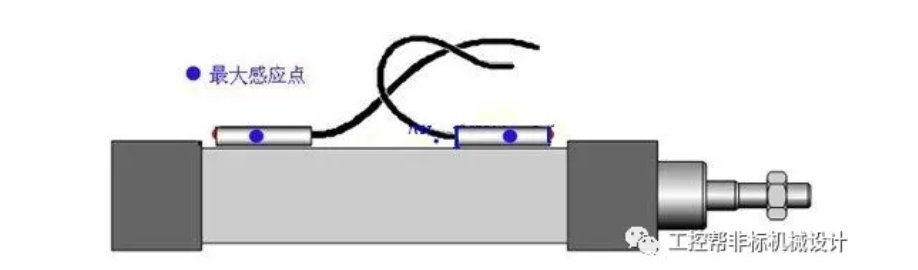

時，晶體管導通，產生電信號；當磁環離開磁性開關后，晶體管關斷，電信號消失。最大感應點如下圖。

麥歌恩氣缸專用磁開關芯片：MT6325DT-1616/MT6327DT-NPN/MT6327DT-PNP產品介紹

麥歌恩MT6325DT和MT6327DT是兩款專為氣缸位置檢測設計的AMR磁開關傳感器芯片。
以下是這兩款產品的主要參數和應用場景：

產品參數

MT6325DT

• 感應方向：X軸平行感應
• 磁靈敏度：超高，具體數值依據產品規格書
• 工作電壓范圍：1.8V至5.5V
• 采樣頻率：900Hz
• 輸出類型：數字輸出（具體類型依據產品規格書）
• 工作溫度范圍：-40℃至125℃
• 封裝形式：SOT-553和DFN1616，符合ROHS標準
• 功耗：低功耗設計，具體數值依據產品規格書

MT6327DT

• 感應方向：X軸平行感應
• 磁靈敏度：超高，具體數值依據產品規格書
• 工作電壓范圍：1.8V至5.5V
• 采樣頻率：900Hz
• 輸出類型：數字輸出（具體類型依據產品規格書）
• 工作溫度范圍：-40℃至125℃
• 封裝形式：SOT-553和DFN1616，符合ROHS標準
• 功耗：低功耗設計，具體數值依據產品規格書

應用場景

工業氣缸行程位置檢測

• 精確控制：用于精確檢測氣缸活塞的位置，確保氣缸的精確運動控制。
• 可靠性高：高磁靈敏度和開關一致性，確保在各種工況下的可靠檢測。

智能水表與氣表的流量計數

• 準確計量：通過檢測磁場變化來計量流過的水量或氣體量，確保計量的準確性。
• 防磁攻擊檢測：用于檢測外部磁場干擾，保護系統的正常運行。

其他應用

• 自動化生產線：用于檢測機械臂、傳送帶等設備的精確位置。
• 機器人技術：用于機器人的精確運動控制和位置檢測。
• 醫療設備：用于醫療設備的精確位置檢測和控制。

技術優勢

• 高靈敏度：能夠檢測微小的磁場變化。
• 低功耗：適用于需要長時間運行且對功耗有嚴格要求的系統。
• 高可靠性：采用單片技術生產，集成AMR傳感器和專用集成電路，確保產品的可靠性和耐用性。

注意事項

• 磁場干擾：避免在強磁場環境中使用，以免影響檢測精度。
• 安裝位置：確保傳感器的安裝位置與氣缸活塞上的磁環位置對齊，以確保準確的檢測。

MT6325DT和MT6327DT以其高靈敏度、低功耗和高可靠性，為工業自動化和智能設備提供了有效的解決方案。具體的產品參數和應用場景可以根據實際需求和產品規格書進行詳細了解。
聯系方式:  京柏微  18124163678
