松木ME2306A/ME2306A-G （替代）AOS AO3400 SOT-23 塑封 MOS管N 溝道 30V (D-S)MOSFET
ME2306A/ME2306A-G一般說明
ME2306A 是 N 通道邏輯增強模式電源場效應晶體管，采用高單元密度，DMOS 溝槽技術。這種高密度工藝是專門為最大限度地減少導通狀態而量身定制的抵抗性。這些器件特別適用于低壓應用，例如作為手機、筆記本電腦電源管理等電池供電電路，以及所需的低在線功率損耗采用非常小的外形表面貼裝封裝。
ME2306A/ME2306A-G特征
● RDS(ON)≦32mΩ@VGS=10V
● RDS(ON)≦38mΩ@VGS=4.5V
● RDS(ON)≦50mΩ@VGS=2.5V
● 超高密度電池設計，RDS(ON) 極低
● 出色的導通電阻和最大直流電流能力
ME2306A/ME2306A-G應用
● 筆記本電源管理
● 便攜設備
● 電池供電系統
● DC/DC 轉換器
● 負載開關
● DSC
● LCD 顯示逆變器
松木ME2306A/ME2306A-G （替代）AOS AO3400 SOT-23 塑封 MOS管N 溝道 30V (D-S)MOSFET

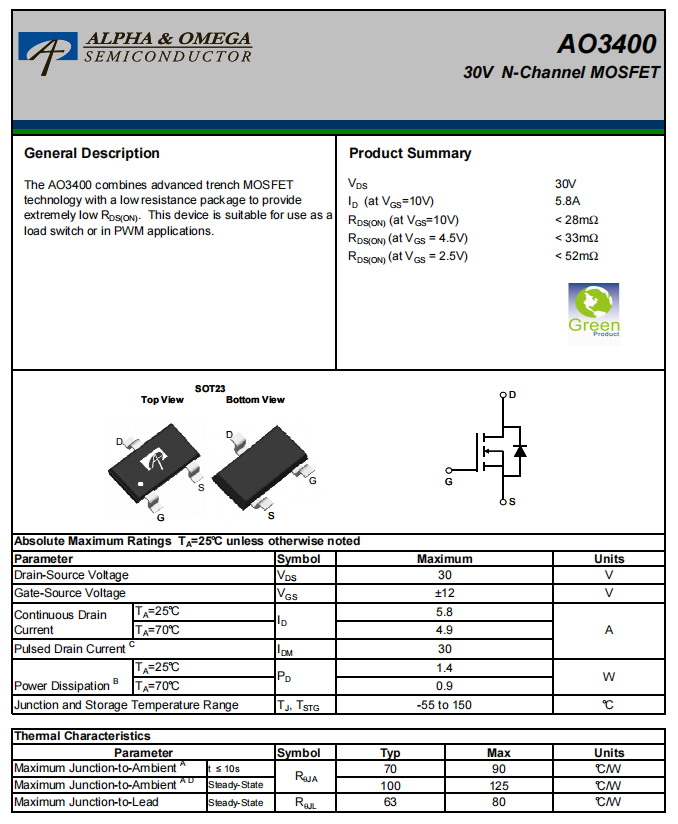

AO3400是N型MOS管，AO3401是P型MOS管
簡要介紹：
AO3400結合了先進的溝槽MOSFET技術與低電阻封裝提供極低的RDS(上)，適合作為負載開關或在PWM應用。
Vds 30V
Id（Vgs=10v情況下） 5.8A
Rds(ON) (Vgs=10v情況下)<28mΩ
Rds(ON) (Vgs=4.5v情況下)<33mΩ
Rds(ON) (Vgs=2.5v情況下)<52mΩ
絕對最大額定參數
Drain-Source Voltage （漏源電壓Vds）30v
Gate-Source Voltage （柵源電壓Vgs）±12v
Continuous Drain Current （漏極電流Id 25℃）5.8A
Continuous Drain Current （漏極電流Id 70℃）4.9A
Power Dissipation （功率損耗 25℃）1.4W
Power Dissipation （功率損耗 70℃）0.9W
Junction and Storage Temperature Range （溫度范圍）-55~150℃
