電機主要由永磁材料制造的定子、繞有線圈繞組的轉子（電樞） 、換向器和電刷等構成。只要在電刷的A和B兩端通入一定的直流電流， 電機的換向器就會自動改變電機轉子的磁場方向，這樣，直流電機的轉子就會持續運轉下去。
無刷直流電機(BLDC)以電子換向器取代了機械換向器，所以無刷直流電機既具有直流電機良好的調速性能等特點，又具有交流電機結構簡單、無換向火花、運行可靠和易于維護等優點。

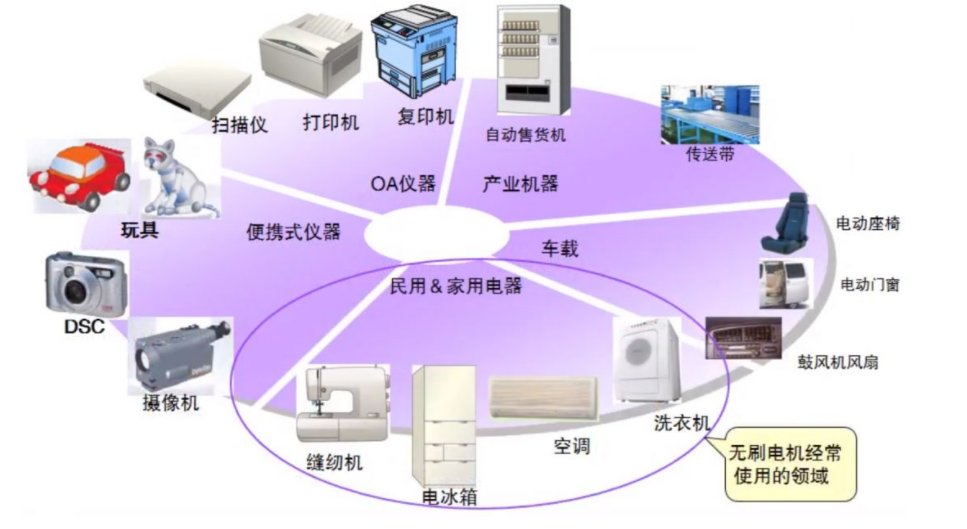

無刷電機BLDC方案主要應用于幾大市場：
1.電動工具：國內電扳手基本上已經實現了無刷化，電鉆類、高壓型，以及園林類工具還沒有完全無刷化，不過也轉換過程中。這主要是由于無刷電機的節能和高效率，讓手持式電動工具可以運行更長時間。比如 Bosch、Dewalt、Milwaukee、Ryobi、Makita 等。
2.設備散熱風扇:這個行業很早就向BLDC 電機方向轉換，依必安派特（EBM）風機和電機產品廣泛應用在了通風、空調、制冷、家電、供暖、汽車等多個行業。
3.冰柜冷卻風機：BLDC 電機有三相的，也有單相的；電壓也有高壓和低壓的區分，一般來說功率大于 30W 的 BLDC 電機會采用高壓方案。
4.空氣凈化器：小型的一般采用 NMB 和 Nedic 的外轉子電機，大型的空氣凈化器一般都使用 EBM 的風機?？諝鈨艋魇褂玫膰a(chǎn)電機，大多是仿制 Nedic 的產品。
5.落地扇：目前國內主流的小家電廠商，比如美的，先鋒、日彩、艾美特等，基本上都有采用無刷電機的產品面市。

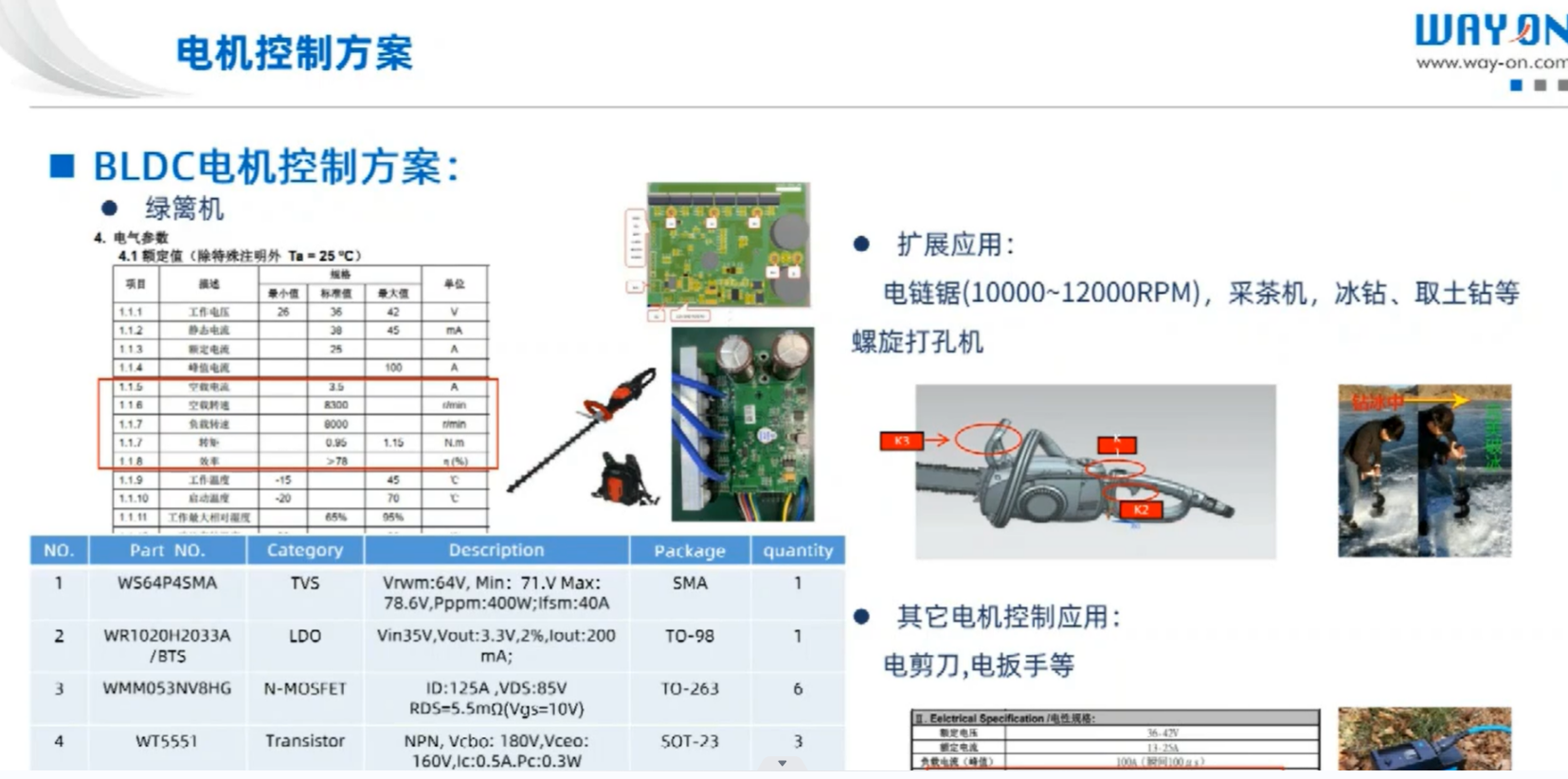

Wayon維安BLDC電機控制方案 應用于電動工具 電剪刀 電扳手 電鋸
Wayon維安BLDC電機控制方案:
1)控制模式:無霍爾FOC正弦控制
2)具備過壓/欠壓保護、堵轉保護、過溫保護，短路保護，電流保護硬件90A/100us，軟件70A/500ms，參數可調
3)無位置零速啟動，靜音不抖動，支持正反轉啟動、切換
4)三檔速度模式，額定功率下，帶載恒速輸出
5)延時自動斷電
6)電機參數適配度高，配置靈活
Wayon維安在BLDC控制方案MOS管、TVS、Transistor應用：
400W SMD SMAJ Power TVS
1.Type：SMD
2.UNI-POLAR Part No.：WS64P4SMA
3.BI-POLAR Part No.：WS64P4SMA-B
4.P a c k a g e：SMA
5.Peak Pulse Power Ppp(W)：400
6.Reverse Stand off Voltage VRWM(V)：64
7.MIN VBR (Volts)@IT：71.1
8.MAX VBR (Volts)@IT：78.6
9.Test Current IT(mA)：1
10.Maximum Clamping Voltage Vc@Ipp(V)：103
11.Maximum Peak Pulse Current Ipp(A)：3.9
12.Maximum Reverse Leakage IR @VRWM(μA)：1
30V-250V SGT N Channel Power MOSFET
1.Part No.：WMM053NV8HGS
2.Package：TO-263
3.VDS(V)：85
4.Vgs Max(V)：±20
5.ID(A)@TA=25℃(Max.)：125
6.VGS(th)(V)(Typ.)：3
7.Rds(on)(mΩ)@Vgs=10V(Max.)：5.5
8.Rds(on)(mΩ)@Vgs=4.5V(Max.)：/
Transistor
1.Part No.：WT5551
2.Package：SOT-23
3.Type：NPN
4.PC(W)：0.3
5.IC(A)：0.6
6.BVCBO(V)：180
7.BVCEO(V)：160
8.BVEBO(V)：6
9.Hfe(Min.)：100
10.Hfe(Max.)：200
11.Hfe(Condition)：1mA / 5V
12.VCE(sat)(V)：0.15
13.VCE(sat)(Condition)：10mA / 1mA
