品牌： 維安Wayon
型號： WM03P42M2
封裝： SOT-23-3L
數量： 3000
RoHS： 是
產品種類： 電子元器件
最小工作溫度： -30C
最大工作溫度： 90C
最小電源電壓： 3.5V
最大電源電壓： 8V
長度： 8.3mm
寬度： 1.7mm 高度： 2mm

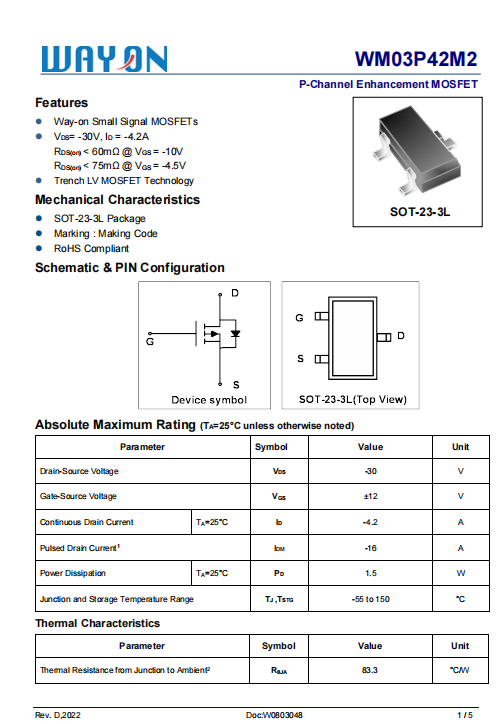

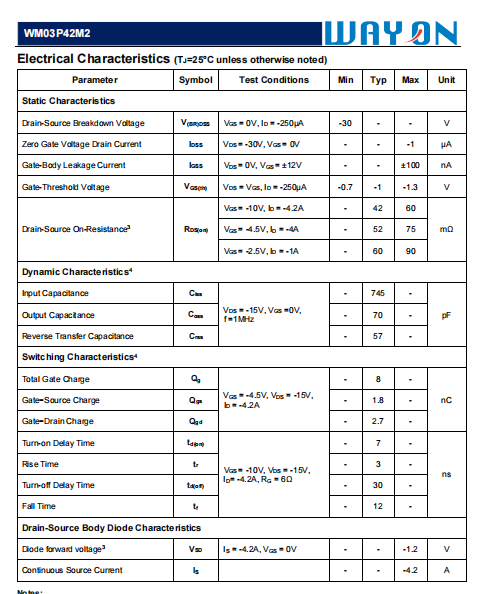

1.Part No.：WM03P42M2
2.Package：SOT-23-3L
3.VDS(V)：-30
4.Vgs Max(V)：±12
5.ID(A)@TA=25℃(Max.)：-4.2
6.VGS(th)(V)(Min.)：-.7
7.VGS(th)(V)(Max.)：-1.3
8.Rds(on)mΩ@VGS=10V(Typ.)：48
9.Rds(on)mΩ@VGS=10V(Max.)：60
10.Rds(on)mΩ@VGS=4.5V(Typ.)：55
11.Rds(on)mΩ@VGS=4.5V(Max.)：70

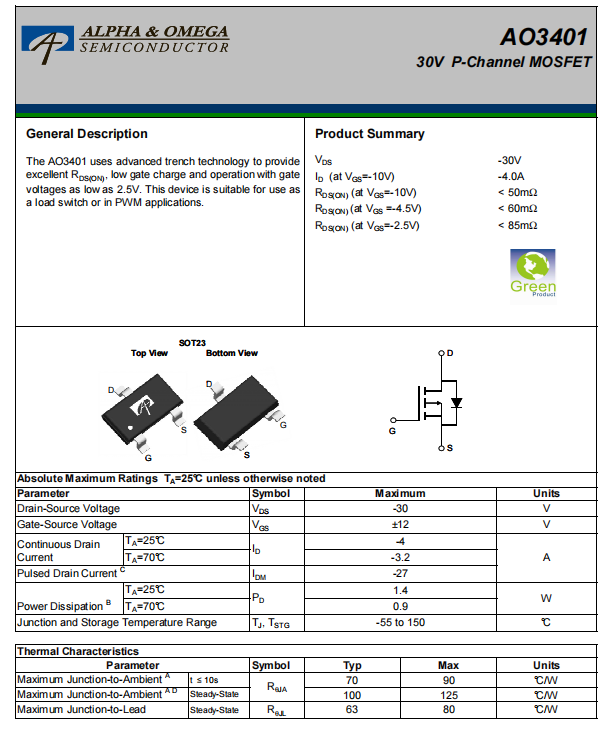

制造商零件編號：AO3401A
制造商：Alpha & Omega Semiconductor Inc
描述：MOSFET P-CH 30V 4A SOT23
系列：-
FET 類型：MOSFET P 通道，金屬氧化物
FET 功能：邏輯電平柵極，2.5V 驅動
漏源極電壓 (Vdss)：30V
電流 - 連續漏極 (Id)（25°C 時）：4A（Ta）
不同 Id、Vgs 時的 Rds On（最大值）：44 毫歐 @ 4.3A，10V
不同 Id 時的 Vgs(th)（最大值）：1.3V @ 250μA
不同 Vgs 時的柵極電荷 (Qg)：12.2nC @ 4.5V
不同 Vds 時的輸入電容 (Ciss)：1200pF @ 15V
功率 - 最大值：1.4W
安裝類型：表面貼裝
封裝/外殼：TO-236-3，SC-59，SOT-23-3
WM03P42M2中文資料規格參數 參數列表 技術參數 極性 P-CH 耗散功率 1.4W（Ta） 漏源極電壓(Vds) 30V 連續漏極電流(Ids) 4A 封裝參數 安裝方式 Surface Mount 封裝 SOT23-3 外形尺寸 封裝 SOT23-3 其他 產品生命周期 Active 符合標準 RoHS標準 Compliant 含鉛標準 Lead Free
