MagnTek 麥歌恩代理商MTC952產品系列是一款基于霍爾效應原理的開
環式電流傳感器模組，該產品可以廣泛用于工業，商業和通
信系統中的交流或直流電流檢測。每個MTC952都由一個高
精度，低噪聲以及低溫漂的線性霍爾IC、磁芯以及內置的低
插入電阻的電流導體路徑組成。流經此低電阻電流導體路徑
的外加電流會產生一個磁場，芯片將其轉換為與輸入電流成
比例的電壓信號輸出。由于模組內部使用了磁芯，可以有效
抑制外部共模磁場對模組的干擾，改善了在磁噪聲環境中的
精度。
MTC952會根據電流量程的不同要求，在工廠內部會對輸出
電壓進行精確校準。當施加的電流流過內部電流傳導路徑
（從引腳5,6和7到引腳8,9和10）時，芯片的輸出具有正斜
率（>VOQ）。該導電路徑的內部電阻典型值為0.21mΩ，
可實現低耗能。導電路徑的端子（引腳5至10）與信號線
（引腳1至4）電氣隔離。這使得MTC952電流傳感器模組可
以在高端電流檢測應用中使用，而無需使用其他昂貴的隔離
技術。
MTC952系列，該系列封裝符合RoHS要求。

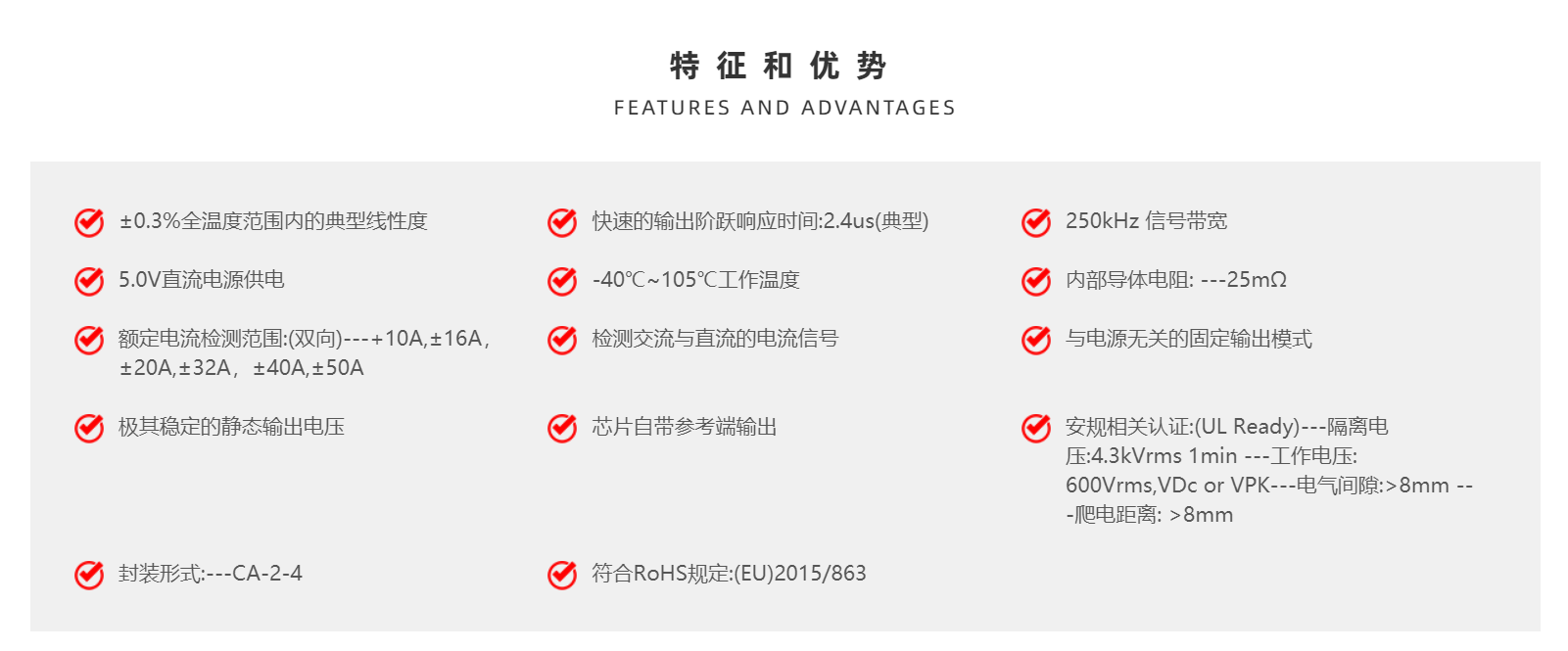

MagnTek 麥歌恩代理商MTC952特點 ：
? ±0.3%全溫度范圍內的典型線性度
? 快速的輸出階躍響應時間：2.4μs (典型)
? 250kHz 信號帶寬
? 5.0V 直流電源供電
? -40℃~105℃ 工作溫度
? 內部導體電阻：
---0.21mΩ
? 額定電流檢測范圍: (雙向)

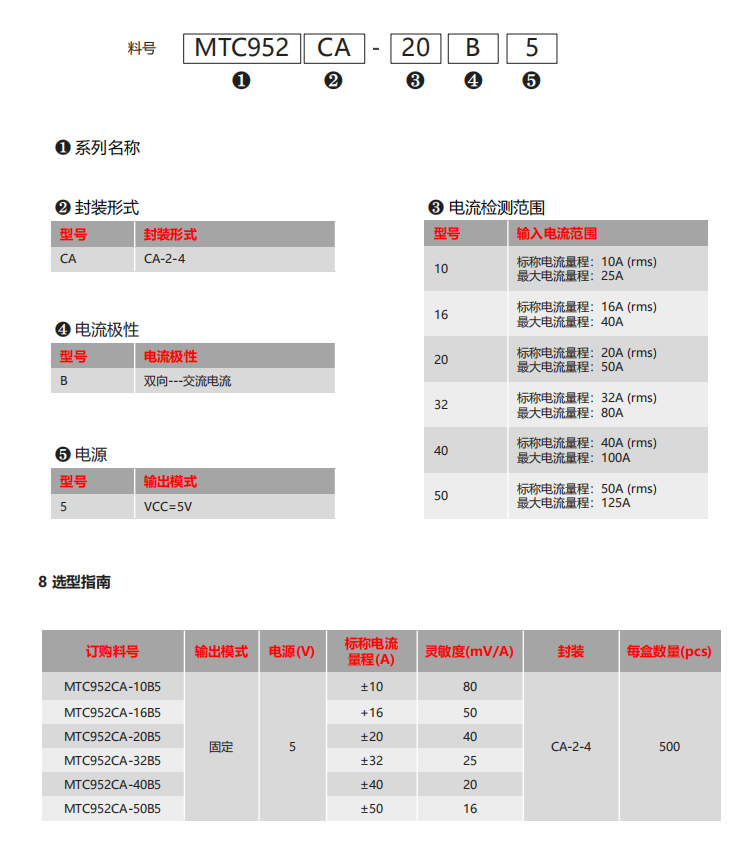

---±10A, ±16A, ±20A, ±32A, ±40A, ±50A
? 檢測交流與直流的電流信號
? 與電源無關的固定輸出模式
? 極其穩定的靜態輸出電壓
? 芯片自帶參考端輸出
? 安規相關認證：(UL Ready)
---隔離電壓：4.3kVrms 1min
---工作電壓：600Vrms，VDC or VPK
---電氣間隙：>8mm
---爬電距離：>8mm
? 封裝形式:
---CA-2-4
? 符合RoHS規定: (EU)2015/863
