發現電子元器件新物種！“不一樣”的保險絲—WAYON維安 E-Fuse IC

在線咨詢 QQ咨詢

產品概述

保險絲，又被稱為“熔斷器”，是一種大家耳熟能詳?shù)碾娮釉骷?，?dāng)電流超過額定值時，傳統的熔斷器將通過焦耳熱熔化內置合金部件來保護電路和防止設備損壞，應用范圍極為廣泛。不過今天我們秉承“發現電子元器件新物種”的好奇心，走進一款“不一樣”的保險絲---E-Fuse IC，它會顛覆我們對于傳統保險絲的認知。

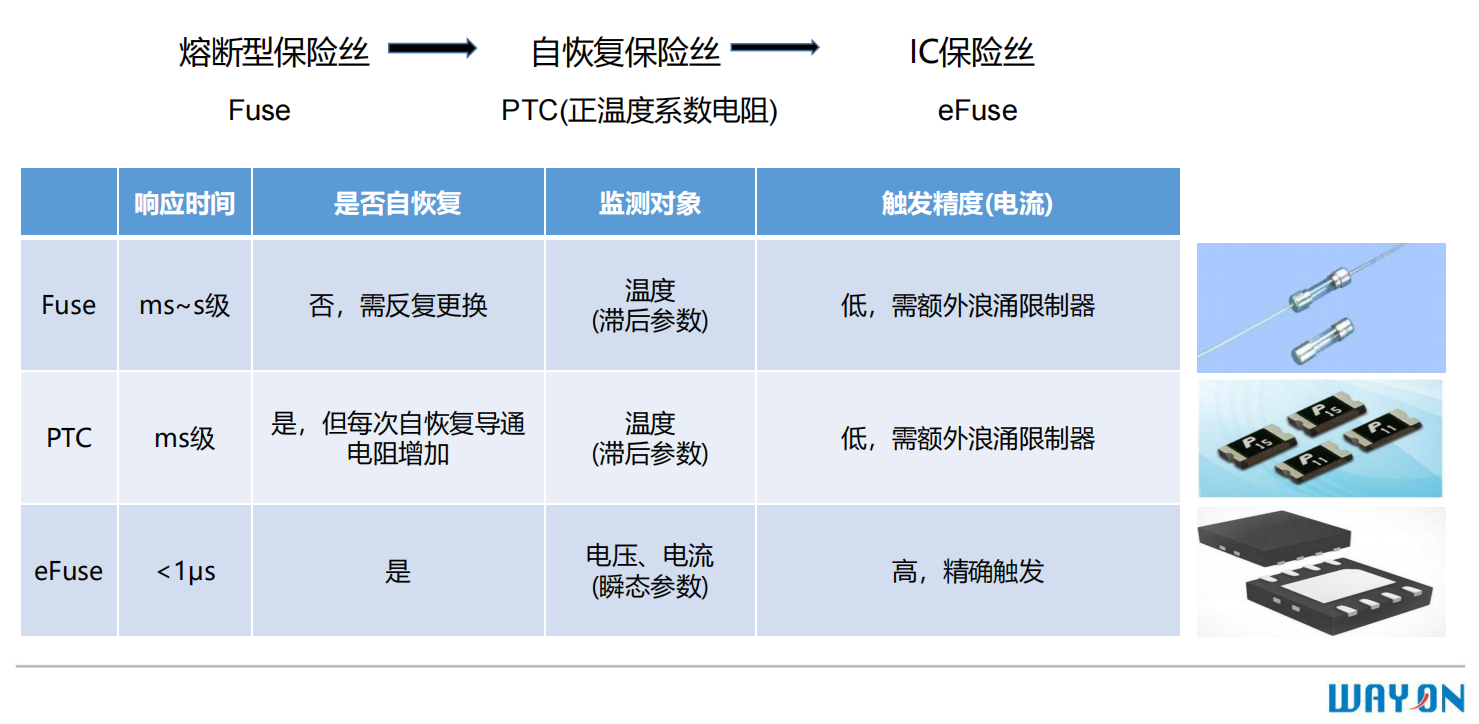

Wayon維安保險絲發展歷程：
維安保險絲,WAYON E-Fuse IC，維安E-Fuse IC, WAYON保險絲，E-EFUSE.png
WAYON維安保險絲概念及功能：
eFuse是一種“有源電路保護設備，具有集成的FET，用于限制故障條件下的電流、電壓達到安全水平”，集成化端口保護器件，它集成了過熱保護、過流保護、過壓保護和電池電壓過壓保護四種保護功能，當任何一種意外發生時，它都能在確定的時間內將外部電源和內部系統之間的聯系切斷，確保系統的安全。

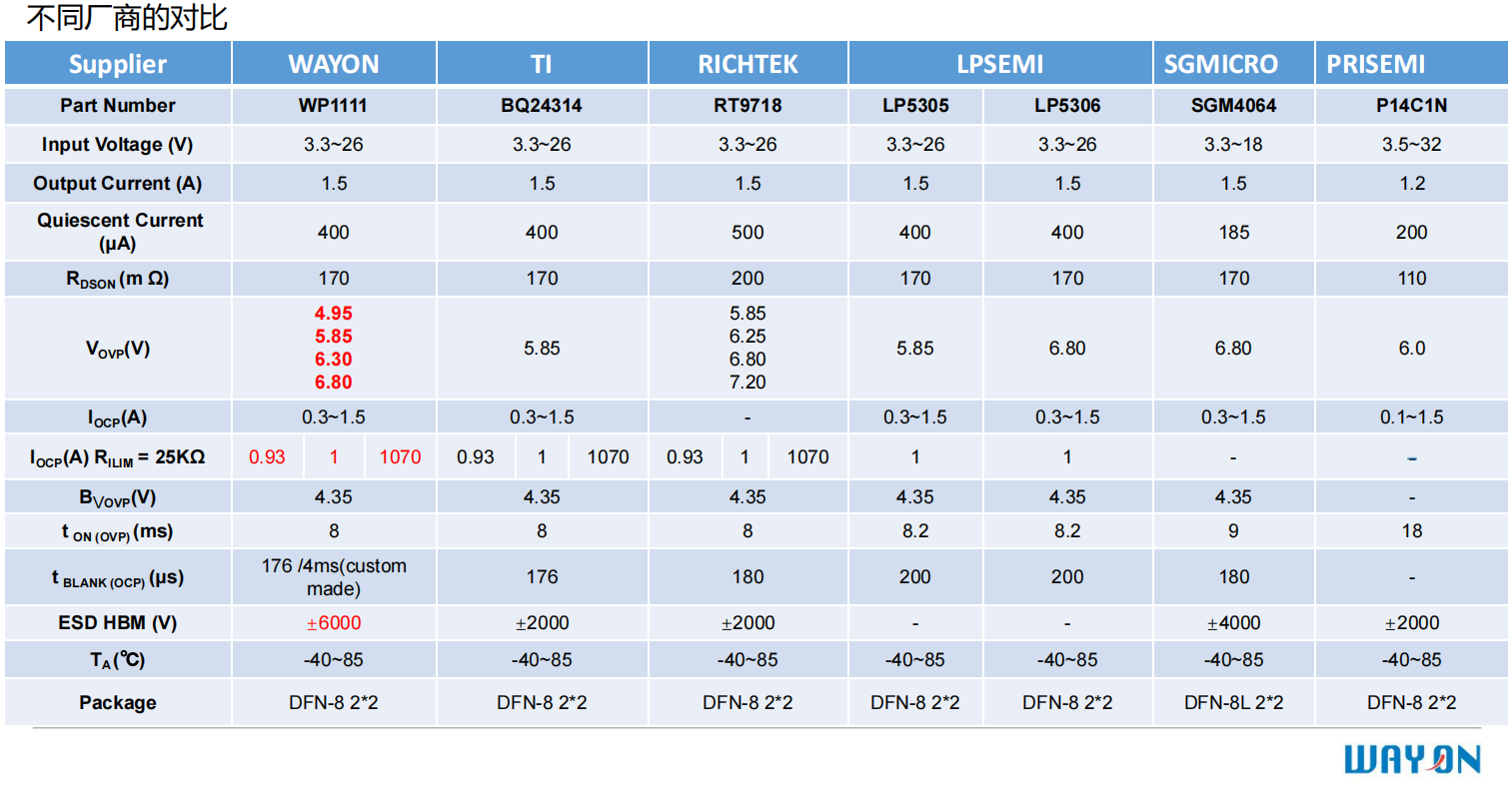

Wayon維安eFUSE優勢：
1. 集成化端口保護：集成了過熱保護、過流保護、過壓保護和電池電壓過壓保護四種保護功能，能更準、更快的在無需用戶干預的情況下對其進 行“修復”
2. 耐受電壓沖擊能力及內部鉗位能力：具有耐受高電壓（WP1111 30V）沖擊的能力，集成內部鉗位能力，確保自身不會被輕易損壞
3. 縮短上市時間：優化導通FET和分立式保護組件時的復雜性，集成方案可以將PCB面積減高達70%，縮短研發端電路設計和測試時間。

維安保險絲,WAYON E-Fuse IC，維安E-Fuse IC, WAYON保險絲，E-EFUSE.png

WAYON維安E-Fuse IC與傳統熔斷器有很大不同，它具有高速限流與定時關斷功能，當電流過大時，內置MOSFET的導通會被快速抑制，從而快速限流，如果大電流超過一定時間，內置MOSFET會關閉。玻璃管熔斷器和芯片熔斷器等傳統物理熔斷器在過流狀態下實際切斷供電線路，以起到保護供電線路的作用，一旦熔斷就需要更換。而維安（WAYON）E-Fuse IC產品在發生異常時會用自己的MOSFET切斷供電線路，可以重置并重復使用，不會被單一過電流破壞。WAYON E-Fuse IC還具有FLAG功能，當電路出現異常時會發送外部信號，能夠更加輕松地檢測出潛在故障，有效地降低維護成本和維修恢復時間。

WAYON維安E-Fuse IC另一大優勢在于集成化， E-Fuse IC結合了除高精度過流保護以外的一系列內置保護功能,與使用分立式元器件保障的安全功能相比，它僅需較少數量的元器件和較小占板面積，從而顯著簡化電路設計。這些特性的完美結合，使WAYON E-Fuse IC能夠?yàn)楣P記本電腦、游戲控制器、增強現實和虛擬現實設備、智能音箱、掃地機器人、網絡服務器等設備的供電線路提供有力保護。

維安保險絲,WAYON E-Fuse IC，維安E-Fuse IC, WAYON保險絲，E-EFUSE

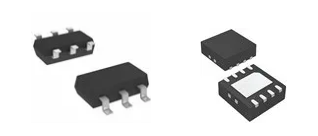

WAYON維安 E-Fuse IC 封裝實物圖

相比與無源分立器件，WAYON維安E-Fuse IC 包含一個功率 MOSFET 和一個集成控制器，并具有許多內置保護功能，例如過壓、過流、電池短路和熱保護。E-Fuse IC 還具有診斷功能，例如電源正常(power good)、電流監控、使能和報錯。另一方面，熱插拔控制器是使用外部 FET 而不是集成式 FET，并且通常用于較大電流的應用。有源集成電子保險絲E-Fuse IC能提供更全面的電路保護、更快的電路響應、更穩定的電路特性、更小的電路占地以及更自動的電路恢復。
維安保險絲,WAYON E-Fuse IC，維安E-Fuse IC, WAYON保險絲，E-EFUSE

WAYON維安 E-Fuse IC 內部結構圖

對比其他廠商的同類型產品，WAYON維安WP11XX & WP1430 E-Fuse IC依然有其獨到之處：

1、過流限制精度：1A限流精度為7％，0.125A限流精度為12％；

2、具有可編程的過流保護功能，并在過流時將電流限在安全閾值；

3、快速短路保護：OVP快速響應時間<1μs；

4、薄型緊湊的DFN2*2-8L封裝：2.0*2.0*0.75mm（TYP）。

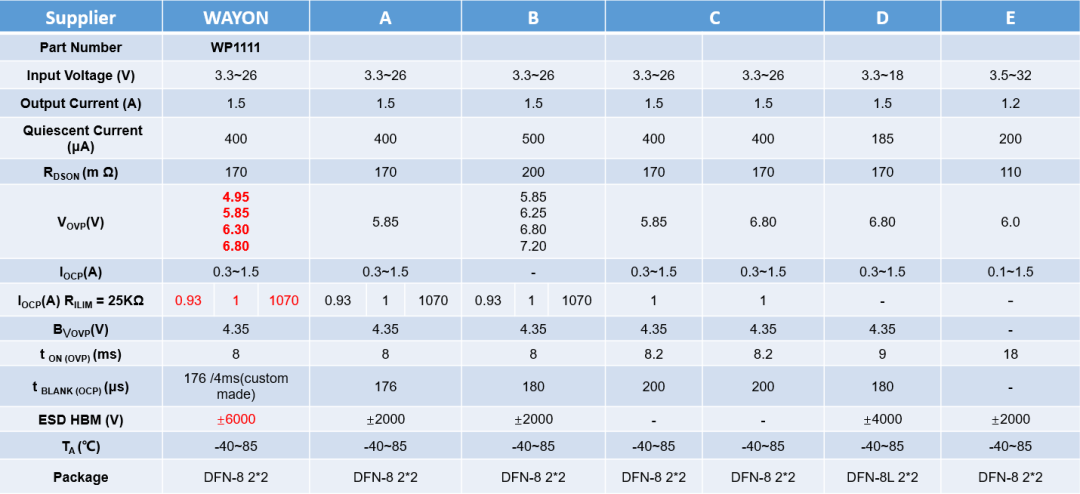

維安保險絲,WAYON E-Fuse IC，維安E-Fuse IC, WAYON保險絲，E-EFUSE WAYON維安 WP1X1X系列E-Fuse IC與友商參數對比

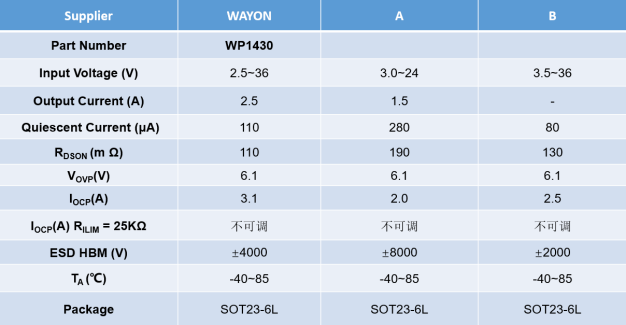

維安保險絲,WAYON E-Fuse IC，維安E-Fuse IC, WAYON保險絲，E-EFUSE WAYON維安 WP1430 E-Fuse IC與友商參數對比

維安保險絲,WAYON E-Fuse IC，維安E-Fuse IC, WAYON保險絲，E-EFUSE

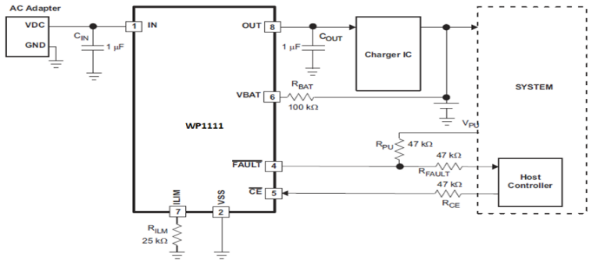

V_OVP= 5.85 V, I_OCP= 1000 mA, BV_OVP= 4.35 V

WAYON維安 E-Fuse IC 典型應用
WAYON維安 WP1X1X系列產品所具有的超高速短路保護技術，使得短路發生后，電流在極短的時間內下降至接近零，大大提高設備和人員的安全性；可以通過改變外部電阻對過電流保護功能進行最佳設置以達到更高精度的過電流保護；同時將輸出電壓限制在單個產品的規定輸出電壓范圍內，防止向后級IC施加過大電壓。維安保險絲,WAYON E-Fuse IC，維安E-Fuse IC, WAYON保險絲，E-EFUSE

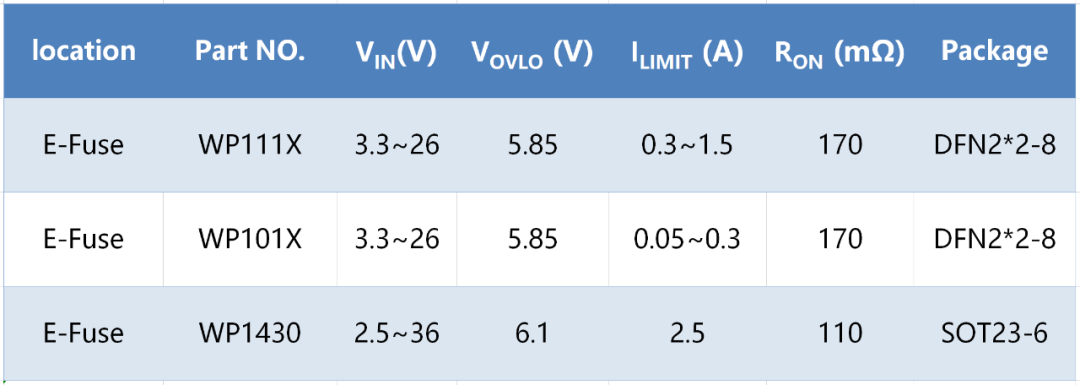

WAYON維安 E-Fuse IC選型列表

維安保險絲,WAYON E-Fuse IC，維安E-Fuse IC, WAYON保險絲，E-EFUSE

維安(WAYON)是電路保護元器件及功率半導體提供商。WAYON始終堅持“以客戶為導向，以技術為本，堅持艱苦奮斗”的核心價值觀。致力于通過技術創新引領市場，努力成為全球電路保護元器件及功率半導體的領先品牌。

Part No.	Rated current(A)	Rated voltage(V)DC	Operating Voltage(V)	Fuse DCR(mΩ)	Heater DCR(Ω)	Breaking(A)	Applicable Cells in series(cell)	Data sheet

WPF45A14K-11P	45	80	72.0-92.0	0.5-2.5	//	120	24 LFP
WPF45A14K-7P	45	80	50.0-74.0	0.5-2.5	//	120	20 LFP
WPF45A14K-3P	45	80	35.0-62.0	0.5-2.5	//	120	16 LFP
WPF45A14K-2P	45	80	40.0-54.0	0.5-2.5	//	120	15 LFP
WPF45A14K-7	45	80	70.0-90.0	0.5-2.5	//	120	20
WPF45A14K-4	45	80	59.5-76.0	0.5-2.5	//	120	17
WPF45A14K	45	80	47.2-62.0	0.7-2.5	//	120	13-14
WPF45A10K	45	80	33.0-47.0	0.5-2.5	//	120	9-10
WPF45A8K	45	80	26.7-37.6	0.5-2.5	//	120	8.0
WPF45A7K	45	80	22.3-31.5	0.5-2.5	//	120	6-7
WPF45A5K-2	45	80	19.8-27.0	0.5-2.5	//	120	6.0
WPF45A5K	45	80	16.7-23.5	0.5-2.5	//	120	5.0
WPF45A4K	45	80	13.0-18.4	0.5-2.5	//	120	4.0
WPF45A3K	45	80	9.8-13.5	0.5-2.5	//	120	3.0
WPF30A10K-3	30	62	42.0-74.8	1-2.5	//	80	15-17
WPF30A10K-4	30	62	36.2-58.5	1-2.5	//	80	13
WPF30A10K-2	30	62	33.6-54.0	1-2.5	//	80	12
WPF30A10K	30	62	28.0-62.0	1-2.5	//	80	10-14
WPF30A9K-2	30	62	26.4-36.0	1-2.5	//	80	8.0
WPF30A7K	30	62	20.2-31.5	1-2.5	//	80	6-7
WPF30A4K	30	62	10.5-23.5	1-2.5	//	80	4-5
WPF30A3K	30	62	8.4-13.2	1-2.5	//	80	3.0
WPF30A2K	30	62	5.6-9.0	1-2.5	//	80	2.0
WPF30A1K	30	62	4.0-6.6	1-2.5	//	80	1.0
