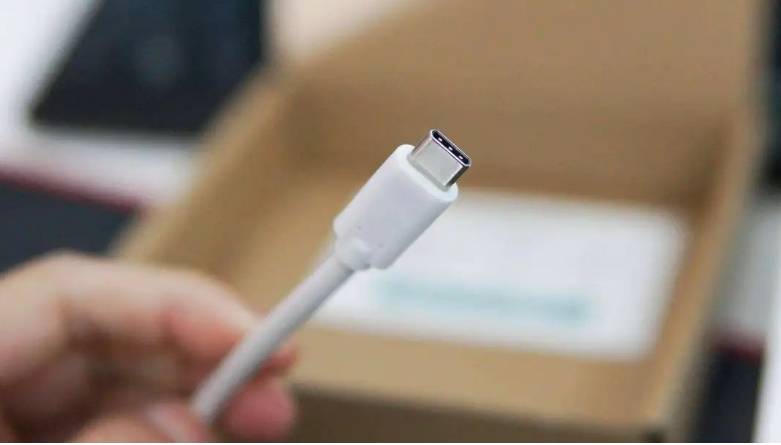

由智能手機等消費電子推動，具有更快充電速度、更快數據傳輸速率、更穩定耐用的Type-C接口迅速走紅，很多新發布的手機、筆記本電腦以及平板都采用了此接口。那么 Type-C是什么？為何能成為如今最主流的接口？
Type-C是指USB Type-C，由USB-IF組織發布的接口標準，Type-C是接口物理形式的版本號，相對于Type-A，Type-B而言的升級版，既可以擔當HOST，又可以擔當SLAVER。
Type-C目前被廣泛使用，主要是由于其顯著的優勢：
1 支持正反插
Type-C最直觀的優勢就是讓人擺脫插線的煩惱，且不會出現錯插之后導致的部件受損情況。
2 更快的充電和數據傳輸
配置USB 3.1版本的Type-C，理論數據傳輸速度可達10Gbps，比USB 3.0高出1倍。在充電方面，USB-IF近期宣布修訂USB PD協議3.1規范，將USB Type-C最大功率從100W（20V/5A）提升至240W（48V/ 5A）。
3 極為豐富的功能擴展性

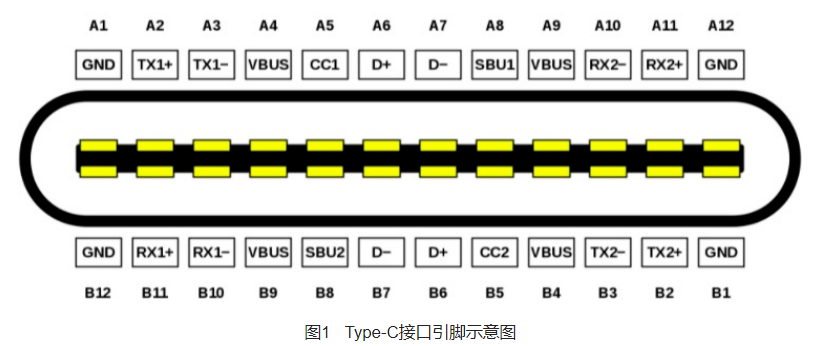

SBU1，SBU2，CC1，CC2是傳統的USB接口所沒有的信號，通過接入信號電平檢測可實現多種功能之間的切換，如耳機附件插入后，接口進入模擬音頻耳機附件模式，SBU1和SBU2作為麥克風信號傳輸通道，D+D-作為左右聲道信號傳輸通道，手機上的3.5mm耳機接口已逐步被Typc-C接口取代。
Type-C具有很多優勢，但也有不足，由于Type-C內金手指間距較小，當有異物、液體進入到金手指間會發生短路，其中風險最大的是與VBUS最近的CC和SUB，其次是D+和D-。本文重點介紹D+D-端口的ESD&EOS保護方案。
針對三種應用場景推薦的防護方案如下：
1、低電壓充電方案（充電電壓5V）
要求ESD&EOS器件正向直流耐壓大于6V，通過Surge(8/20μs) ±25V測試，推薦使用WS05DUCFM；當要求通過Surge ±35V測試，推薦使用WS05DUCMFH；
2、高壓充電方案（充電電壓>5V）
要求ESD&EOS器件正向直流耐壓大于15V，通過Surge ±35V測試，推薦使用WS15DUCMF；

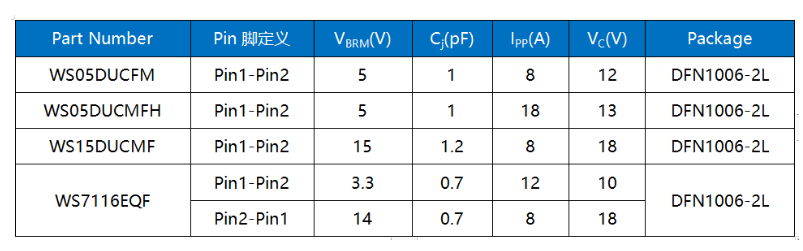

表1 WAYON產品參數
3、高壓充電方案(充電電壓>5V) 且集成音頻功能
要求ESD&EOS器件正向直流耐壓大于15V，正向Surge 35V測試；負向直流耐壓大于3V，負向Surge -35V測試的應用場景，WAYON高集成度的全新產品WS7116EQF采用了雙向電壓不對稱的設計，能夠?yàn)镈+D-端口提供高直流耐壓和足夠的浪涌防護能力，又可以為負向提供低的觸發電壓和低鉗位電壓，達到近乎理想的保護效果。
WS7116EQF還具有±30kV的靜電保護能力，0.3Ω的超低導通阻抗和0.7pF的超低電容。在傳統封裝方案的基礎上進行了技術革新，封裝外形仍為DFN1006-2L，極大的節省電路板空間 。
維安為客戶提供高性能、高可靠性、滿足不同應用要求的ESD&EOS防護器件，除了D+D-的產品應用以外，在VBUS，CC等Type-C接口其它功能pin均有對應的產品解決方案。

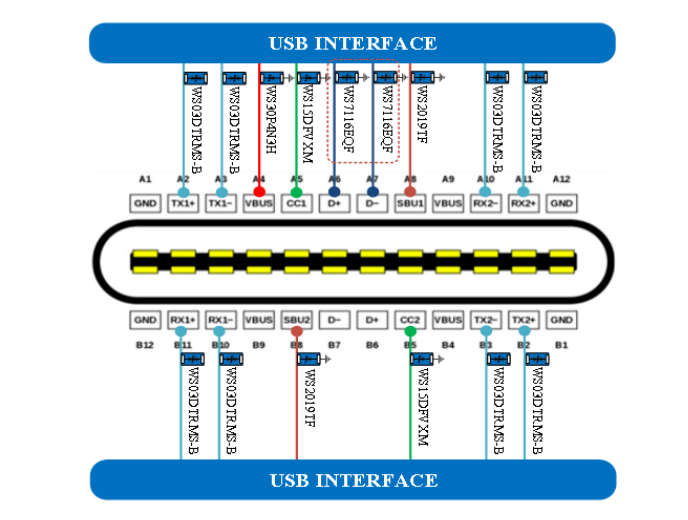

圖2 WS7116EQF在Type-C接口的應用示意圖
維安WAYON Automotive ESD&EOS 選型表：
| Part No. | VRWM（V） | VBR（V）Min | C j （ P F ） | Ipp（A） | Vc（V）@Ipp | IR （μA）Max | PPP（W） | MPQ(pcs) | Package | Data sheet |
|---|
| WE05DGCF-B-AT | 5 | 6 | 0.18(TYP) 0.3(MAX) | 3 | 20(TYP) 23(MAX) | 0.2 | 70 | 10000 | DFN1006-2L |  |
| WE05DRF-B-AT | 5 | 6 | 0.5 | 4 | 20 | 0.2 | 80 | 10000 | DFN1006-2L | |
| WE05DUCF-BF-AT | 5 | 6 | 0.6 | 3 | 12 | 0.5 | 36 | 10000 | DFN1006-2L | |
| WE05DUCF-AT | 5 | 6 | 0.7 | 4 | 14 | 0.5 | 56 | 10000 | DFN1006-2L | |
| WE05DLCF-B-AT | 5 | 5.6 | 3.5 | 2 | 13 | 0.1 | 26 | 10000 | DFN1006-2L | |
| WE05DF-BN-AT | 5 | 6 | 7(TYP) 15(MAX) | 4 | 15(MAX) | 0.2 | 60 | 10000 | DFN1006-2L | |
| WE05DF-BH-AT | 5 | 5.6 | 18 | 8 | 10 | 0.2 | 80 | 10000 | DFN1006-2L | |
| WE12DF-B-AT | 12 | 13.3 | 15 | 5 | 26 | 0.2 | 130 | 10000 | DFN1006-2L | |
| WS24DF-AT | 24 | 26.7 | 55 | 9 | 55 | 0.5 | 495 | 10000 | DFN1006-2L | |
| WE05MUC-AT | 5 | 6 | 0.5(TYP) 1.0(MAX) | 4 | 10.5(TYP) 12(MAX) | 0.5 | 48 | 10000 | DFN1006-3L | |
| WS4.5DPVL-AT | 4.5 | 4.6 | 500(TYP) 600(MAX) | 180 | 10(TYP) 12(MAX) | 0.5 | 2160 | 3000 | DFN1610-2L | |
| WS4.5DPV-AT | 4.5 | 4.8 | 600 | 130 | 12 | 0.5 | 1560 | 3000 | DFN1610-2L | |
| WS05DPX-AT | 5 | 5.5 | 540(TYP) 700(MAX) | 170 | 10.5(TYP) 12(MAX) | 0.5 | 170 | 3000 | DFN1610-2L | |
| WS07DP-AT | 7 | 7.7 | 720(TYP) 1000(MAX) | 100 | 17(TYP) 20(MAX) | 0.2 | 2000 | 3000 | DFN1610-2L | |
| WS12P4N3-AT | 12 | 13.3 | 800(TYP) 1000(MAX) | 130 | 22(TYP) 25(MAX) | 0.5 | 3250 | 3000 | DFN2020-3L | |
| WS05-4R2P-AT | 5 | 6 | 0.8 | 4 | 15 | 0.5 | 60 | 3000 | DFN2510-10L | |
| WE3.3-8R2P-AT | 3.3 | 3.7 | 0.8 | 4.5 | 14 | 0.5 | 63 | 3000 | DFN3810-9L | |
| WS03DLC-B-AT | 3.3 | 4 | 1(TYP) 1.5(MAX) | 20 | 16(TYP) 19(MAX) | 0.2 | 320 | 3000 | SOD-323 | |
| WS05DLC-B-AT | 5 | 6 | 1.35 | 17 | 18.3 | 0.5 | 310 | 3000 | SOD-323 | |
| WS05D-B-AT | 5 | 6 | 50 | 20 | 15 | 0.2 | 300 | 3000 | SOD-323 | |
| WS12DLC-B-AT | 12 | 13.3 | 1.0(TYP) 1.5(MAX) | 11 | 25(TYP) 30(MAX) | 0.2 | 330 | 3000 | SOD-323 | |
| WS12D-B-AT | 12 | 13.3 | 40 | 12 | 20 | 0.5 | 240 | 3000 | SOD-323 | |
| WS15DLC-B-AT | 15 | 16.7 | 1.35 | 14 | 39 | 0.5 | 546 | 3000 | SOD-323 | |
| WS15D-B-AT | 15 | 16.7 | 40 | 12 | 35 | 0.2 | 420 | 3000 | SOD-323 | |
| WS24DLC-B-AT | 24 | 26.7 | 1.5 | 9 | 54 | 0.5 | 486 | 3000 | SOD-323 | |
| WS24D-B-AT | 24 | 26.7 | 30 | 8 | 50 | 0.2 | 400 | 3000 | SOD-323 | |
| WS36DLC-B-AT | 36 | 40 | 1.2(TYP) 1.5(MAX) | 6 | 65(TYP) 68(MAX) | 0.5 | 408 | 3000 | SOD-323 | |
| WS36D-AT | 36 | 40 | 40 | 5 | 105 | 0.6 | 525 | 3000 | SOD-323 | |
| WS36D-BH-AT | 36 | 38 | 20 | 6 | 70 | 0.5 | 420 | 3000 | SOD-323 | |
| WE03D5-B-AT | 3.3 | 3.7 | 20 | 7 | 9 | 0.5 | 63 | 5000 | SOD-523 | |
| WE05D5LC-B-AT | 5 | 5.5 | 3.5 | 2.5 | 13 | 0.5 | 33 | 5000 | SOD-523 | |
| WE05D5BC-B-AT | 5 | 5.6 | 7(TYP) 10(MAX) | 4 | 11(TYP) 13(MAX) | 0.2 | 52 | 5000 | SOD-523 | |
| WE24D5-B-AT | 24 | 26.7 | 15 | 5.5 | 65 | 0.5 | 358 | 5000 | SOD-523 | |
| WE24D5-AT | 24 | 26.7 | 50 | 9 | 56 | 0.5 | 504 | 5000 | SOD-523 | |
| WS36D5-B-AT | 36 | 39 | 21(TYP) 35(MAX) | 7 | 53(TYP) 56(MAX) | 0.5 | 392 | 5000 | SOD-523 | |
| WE36D5-AT | 36 | 40 | 35 | 5 | 120 | 0.5 | 600 | 5000 | SOD-523 | |
| WS05M2T-B-AT | 5 | 6 | 40(TYP) 50(MAX) | 18 | 11(TYP) 15(MAX) | 0.5 | 270 | 3000 | SOT-23 | |
| WS24M2T-B-AT | 24 | 26.7 | 30 | 8 | 55 | 0.2 | 440 | 3000 | SOT-23 | |
| WS36M2T-B-AT | 36 | 40 | 20 | 6 | 110 | 0.5 | 660 | 3000 | SOT-23 | |
| WS05-4R-AT | 5 | 6 | 1.5(TYP) 2(MAX) | 12 | 20(TYP) 25(MAX) | 0.5 | 300 | 3000 | SOT-23-6L | |
