在汽車電動化的浪潮下，各國紛紛進入新能源汽車的快速發展期。據EV talk推測，2025年全球新能源車年銷量將達到1200萬輛。
2020年，中國政府印發的《新能源汽車產業發展規劃（2021-2035）》，規劃提出：
2025年，中國新能源汽車新車銷量占總汽車銷量的20%。
2025年，純電動乘用車新車平均電耗降至12.0千瓦時/百公里。
而2021年的全年新能源汽車銷量，以超預期的352萬輛，同比增長了1.6倍?；谠撛鏊?，中國汽車工業協會在2021年的年度報告中提出，2022年新能源汽車銷量同比增長將預計會達到44%，即500萬輛；“中國新能源汽車新車銷量占總汽車中銷量的20%”的規劃目標也有望提前達成。

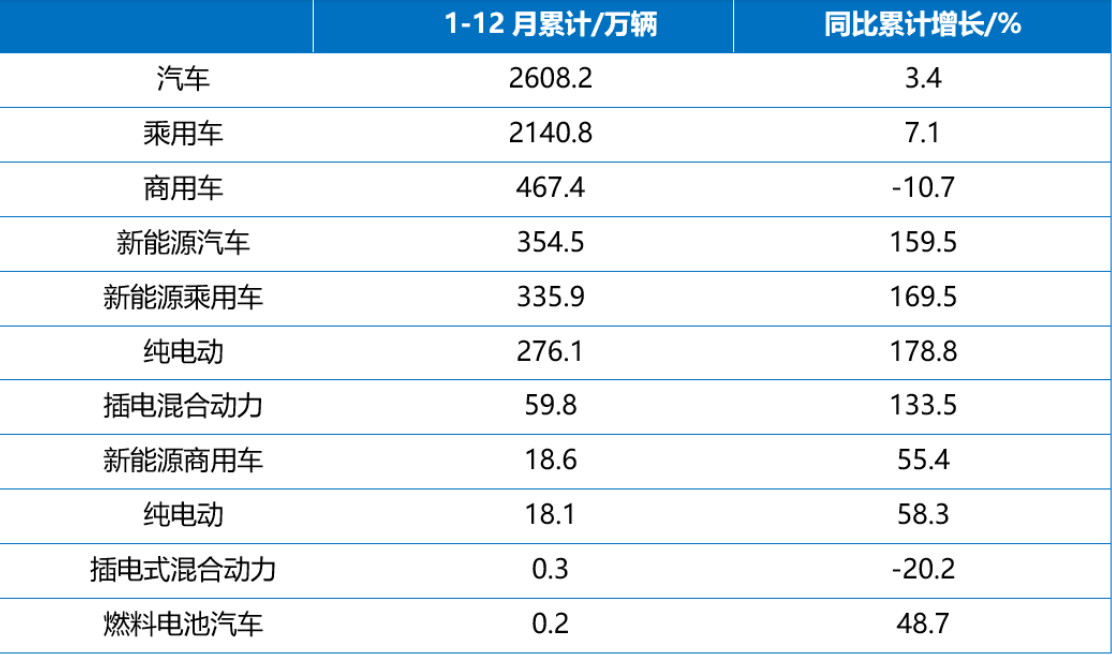

表1 2021年中國汽車產量數據
注：數據來源于中國汽車工業協會官網發布的數據
IGBT在新能源汽車中的重要性
新能源汽車，即動力系統組成部分中有非傳統燃料作為動力來源的驅動方式。目前所有的新能源汽車，最明顯的特點是電池和電機驅動系統作為汽車動力來源，電機驅動系統中的電機控制器，最廣泛的方案就是使用IGBT。

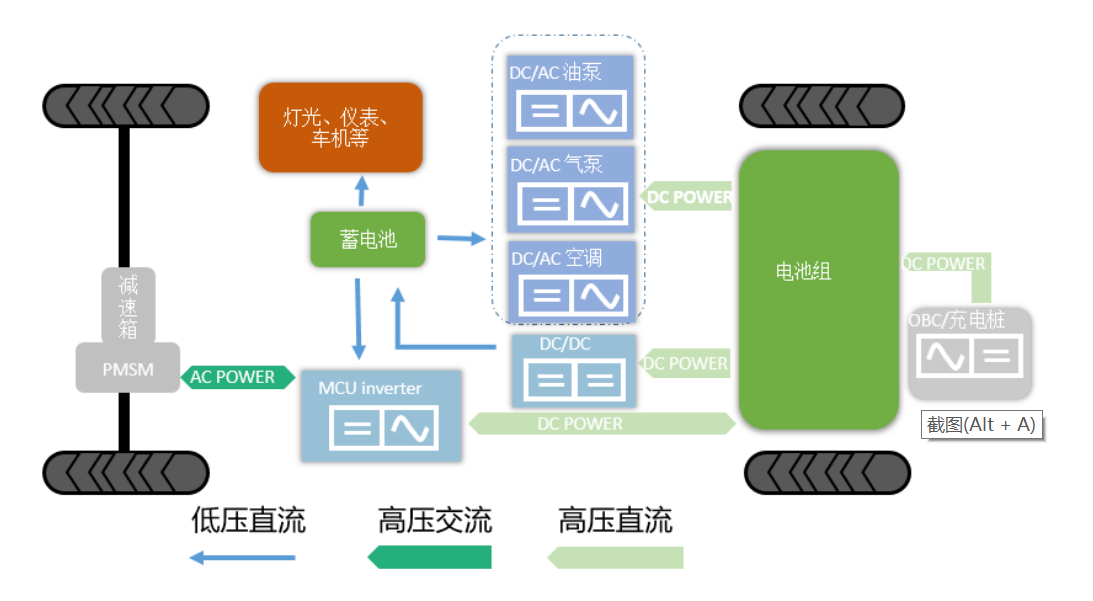

圖1 新能源汽車電氣功能示意圖
IGBT在新能源汽車中的應用分類：

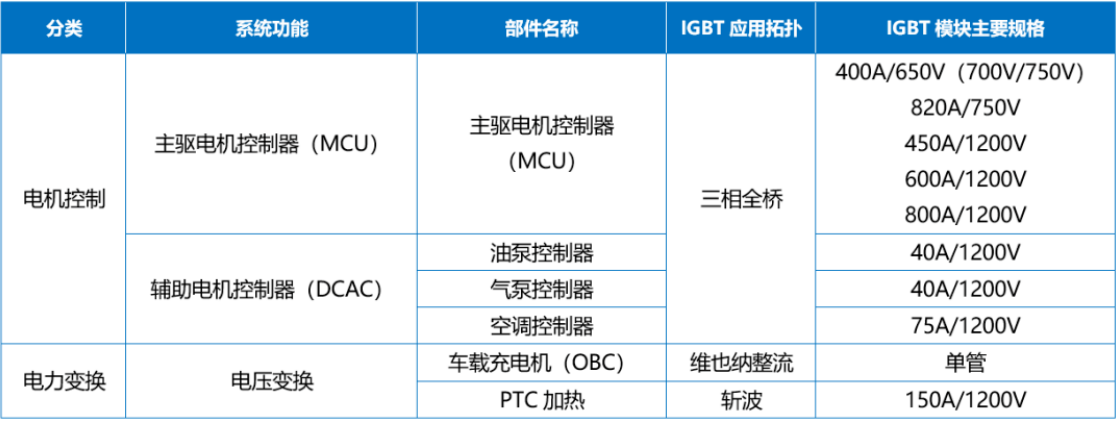

表2 IGBT在新能源汽車行業應用分類
IGBT作為能源變換與傳輸?shù)暮诵钠骷?，其價值約占整車成本的1-2％。我們以商用車和乘用車出貨量均最大的150KW的電機控制器做分析，電機控制器（單機版本）總成本約4000元，各組件占比如下圖：
圖2 電機控制器成本占比
其中，IGBT的成本約1400元，占電機控制器總成本約34%。
IGBT的高比重、高價值屬性，加上近年國際貿易風險的提高，國產化替代順勢而為。隨著國內IGBT行業的發展，器件可靠性越來越高，成本優勢越來越明顯，服務優勢更加凸顯。因此，IGBT國產化的用戶粘度也會隨之攀升，對于國產IGBT器件來說，發展前景是非常可觀的。
電動汽車的動力升級
目前，新能源車已經進入快速發展軌道，其發展也逐漸由政策導向轉為市場導向。在此基礎上，新能源車關鍵零部件已進入充分競爭，保證質量、降低成本是重要課題。
2021作為SiC器件爆發的元年，牽引著新能源汽車行業做技術迭代——400V電壓平臺升級800V電壓平臺。確實SiC MOS有著無與倫比功耗優勢，在電池續航焦慮的時期，SiC器件能提供多出的7%~10%續航是難能可貴的，可以不計成本。
而800V電壓平臺，IGBT也必然會有一席之地：商用車上已然成熟的應用場景；IGBT7精細溝槽帶來的低導通壓降和低開關損耗，更小的芯片面積；更低的成本，決定了IGBT依然會是800V電壓平臺功率器件的主力軍。

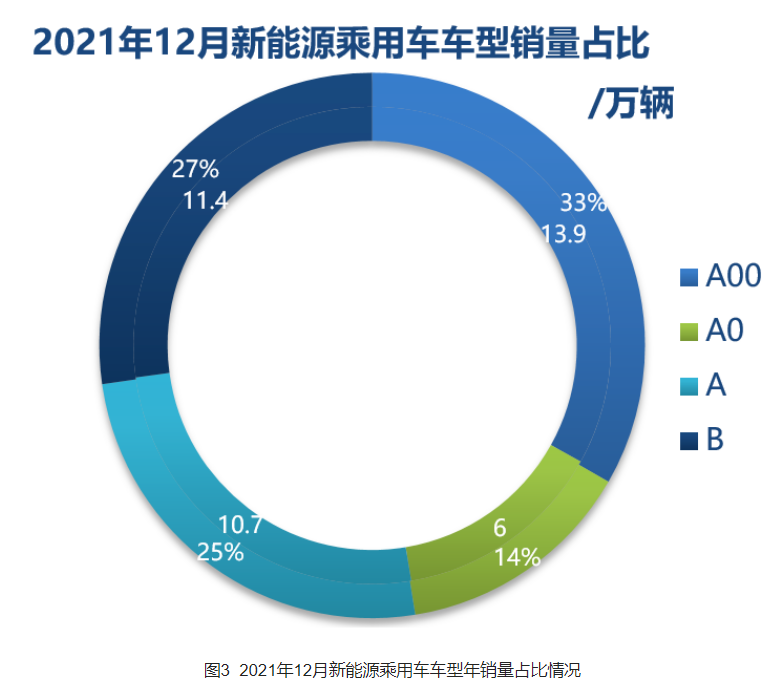

SiC性能無法做到絕對優勢，那么IGBT成本優勢就體現出來了。根據2021年12月份銷量數據統計，A級及以下車型占比超過70%，說明10W元及以下定價電動車還是目前行業的主流，相較于高端車型來說，這部分車型對于成本的要求更加苛刻。
按目前的車用SiC-MOSFET模塊的市場價格計算，同等電流規格的IGBT和SiC的成本價格相差至少1倍，IGBT的成本優勢明顯，市場空間不會被SiC-MOSFET擠占。乘用車電機控制器這種以量換價的市場如此，商用車電機控制器這種價格成本占絕對主導地位的市場更亦如此。
WAYON新能源汽車行業IGBT產品規劃
維安在布局IGBT產業時，即開始規劃車用模塊，并將在今年Q2~Q3季度推出適用于商用車的HD封裝模塊和物流車用的VA模塊，該模塊的特點有：
· 更高的功率循環壽命設計
· 通用封裝設計
· 更高的魯棒性
· 更嚴格的篩選測試流程
· 更完善的品質管控過程
以客戶的實際需求為向?qū)?，提供客戶需要的產品。
封裝形式如下圖：

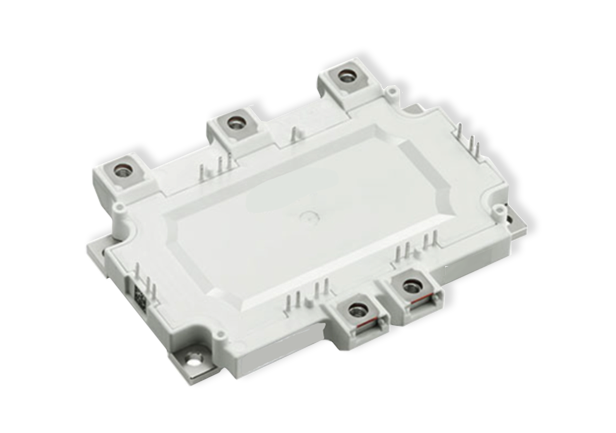

圖4 WAYON—HD封裝模塊
圖5 WAYON—VA封裝
HD模塊尺寸兼容英飛凌的EconoDUAL 3封裝，適用于100KW~200KW商用車及物流車電機控制器；
VA模塊外形尺寸兼容英飛凌HP1封裝，適用于60KW~100KW物流車電機控制器。
深圳市京柏微科技有限公司是維安WAYON代理商,代理的產品有維安電源管理 IC,維安MCU，維安LDO,維安PPTC，維安保險絲，維安ESD，維安IGBT，維安二三極管，維安TVS，維安MOS，維安充電IC，維安負載開關等產品。

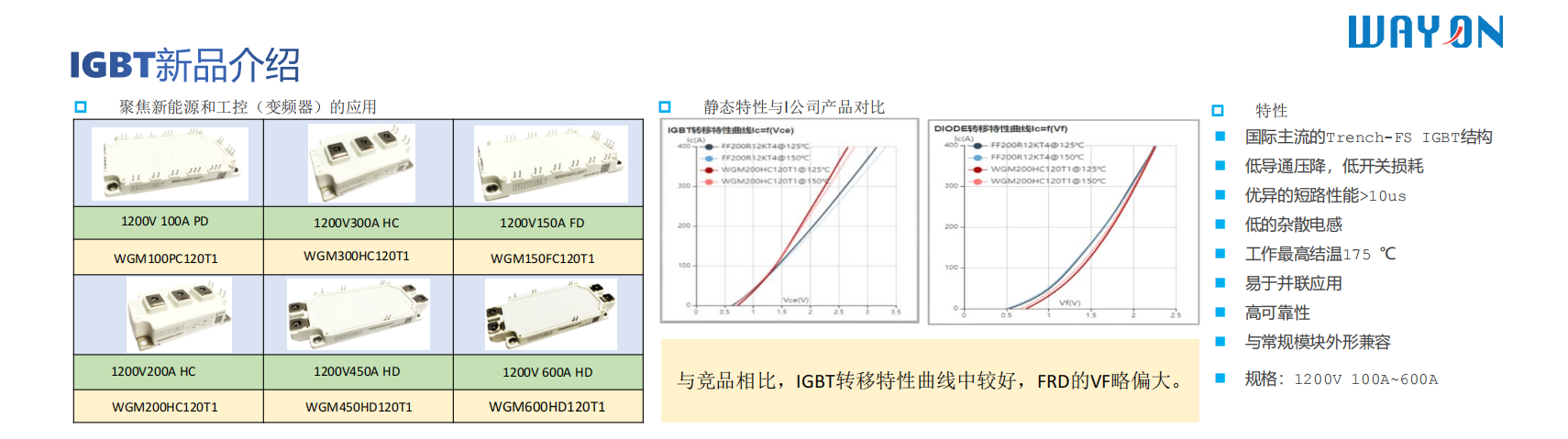

維安IGBT模塊型號表:
電壓1200V，電流從100A-600A
100A:WGM100PC120T1
150A:WGM150FC120T1
200A:WGM200HC120T1
300A:WGM300HC120T1
450A:WGM450HD120T1
600A:WGM600HD120T1
