Wayon維安代理商低壓差線性穩壓器（維安LDO）手機攝像頭供電方案

CMOS Image Sensor （圖像傳感器）需要三路電源（Core，Analog 和 I/O）

在線咨詢 QQ咨詢

產品概述

手機攝像頭數量持續增多，配合日益強大的圖像處理算法，使光學變焦、微距、HDR、超級夜景這些源自傳統相機上的功能不再只是噱頭，已成為實用且受消費者歡迎的賣點。
潔凈電壓穩壓意味著低紋波和穩定的電壓調節，這兩點對于攝像頭模塊內的互補金屬氧化物半導體 (CMOS) 圖像傳感器都很關鍵。CMOS圖像傳感器對于標稱輸入電壓電平的變化十分敏感。電壓紋波和電壓下沖與過沖瞬變都會干擾到傳感器內部的有源放大器和光檢測器元件的功能性，從而影響到CMOS圖像傳感器捕捉入射光強度的能力，這意味著圖像質量將會受到影響，在圖像上出現斑點或黑線。借助于高電源紋波抑制 (PSRR)、低噪聲和出色的瞬變響應特性，LDO能夠最大限度地降低來自開關穩壓器的紋波電壓，或者是長PCB跡線內的耦合干擾。
圖像傳感器需要多變的電壓軌。一個電壓軌通常在2.8V與3.3V之間，而其它電壓軌通常需要介于1.2V與1.8V之間的更低電壓。低壓電壓軌對于電源紋波更加敏感；因此高PSRR LDO更受青睞。

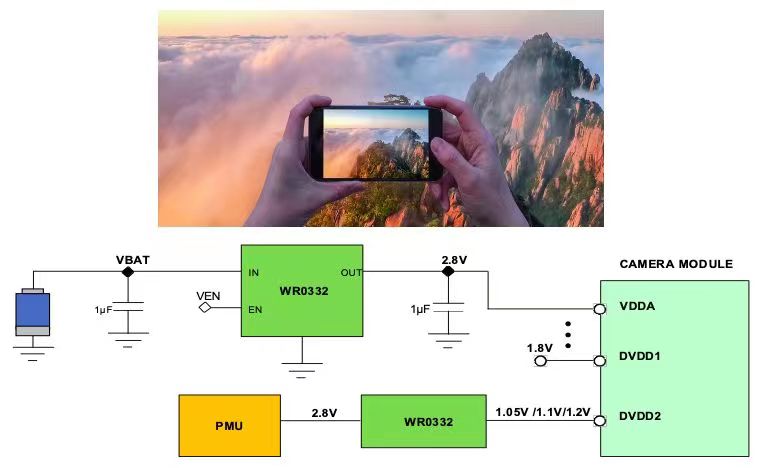

CMOS Image Sensor （圖像傳感器）需要三路電源（Core，Analog 和 I/O），其中2.8V為模擬電壓，1.8V為I/O數字電壓，1.2V為核電壓。此時，通過WAYON WR0332外置低壓差線性穩壓器（LDO）為CMOS Image Sensor供電，可將集中在IC的熱量分散開，抑制整個電路的發熱量，實現高轉換效率，有助于進一步降低手機攝像頭模塊的功耗。特別是應用于 AVDD 時，優秀的紋波抑制能力1KHz@70dB，還能顯著較少電源線干擾噪聲，為CMOS圖像傳感器穩定供電。另外核電壓部分，維安還開發設計了1.0V~1.2V輸出的規格，可根據用戶的需求選擇不同的電壓給Core供電。

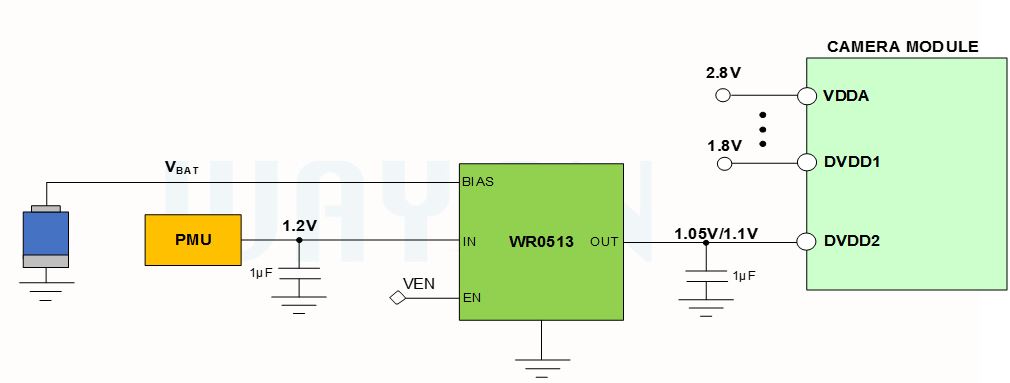

對于要求低Vin的攝像頭模組應用，當前大部分解決方案是使用輸入1.8V或者1.6V轉輸出1.05V/1.1V的LDO，維安的WR0513可以實現1.2V輸入電源來提供輸出1.05V或1.1V的解決方案。伴隨著手機攝像頭數量的增加，電池可供給的電量和安裝攝像頭的空間都會受限， WAYON WR0332/WR0341、WR0513系列在兼顧小型化封裝DFN-4 1mm*1mm*0.4mm的同時能夠很好的解決功耗和供電問題

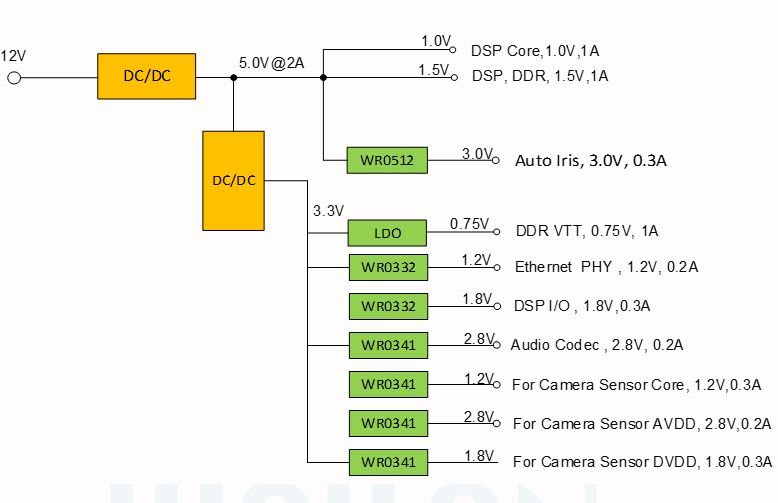

維安低壓差線性穩壓器（LDO）安防監控系統供電方案：

Wayon維安LDO產品系列：

Part No.	DESCRIPTION	IOUT (A)	VDROP (mV)	VIN (V)	VOUT (V)	PSRR (dB)	NOISE (μVrms)	EN	ISHDN (μA)	IQ (μA)	TA (℃)	PACKAGE	Data sheet

WR0114	150mA,Low Dropout Voltage,Ultra‐Low IQ	0.15	170	2.2 ~ 5.5	1.2 ~ 3.3	45	95	Yes	0.1	0.7	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0331	300mA,Ultra‐Low IQ ,Low Noise	0.3	240	2.1 ~ 5.5	1.2 ~ 3.3	47	40	Yes	0.1	3	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0332	300mA,Low Dropout Voltage,High PSRR	0.3	220	2.0 ~ 5.5	1.0 ~ 3.3	70	140	Yes	0.1	60	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0340	300mA,Capacitor-Free	0.3	125	1.4~5.5	1.0 ~ 3.3	50	150	Yes	0.1	34	-40 ~ +85	SOT23-5,DFN-4(1×1)
WR0341*	300-mA, High PSRR, Ultra-Low-Noise	0.25	120	2.2 ~ 5.5	1.2 ~ 4.5	82	10	Yes	0.1	12	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0342*	300mA,Low Dropout Voltage,Ultra‐Low IQ	0.3	196	1.5~5.5	0.8 ~5.0	70	41	Yes	0.1	0.3	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0343*	300mA,Ultra‐Low IQ	0.3	110	1.8 ~ 8	1.2 ~ 5	50	27*VOUT	Yes	0.3	1	-40 ~ +85	SOT23-3,SOT23-5
WR0345*	300mA,High PSRR	0.3	130	1.4 ~ 5.5	1 ~ 3.3	80	10	Yes	0.3	50	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0512	500mA,Ultra‐Low Dropout Voltage,High PSRR	0.5	130	2.5 ~ 5.5	1.2 ~ 3.3	70	120	Yes	0.1	60	-40 ~ +85	SOT23-3,SOT23-5,SOT89-3/L
WR0513*	500mA,Ultra‐Low Dropout Voltage, High PSRR, Low-Noise	0.5	250	0.8~5.5	ADJ/0.5 ~ 3.6	70	40	Yes	0.1	80	-40 ~ +85	DFN-6(1.2×1.2)
WR0516*	500-mA, High PSRR, Low-Noise	0.5	200	1.6~5.5	0.7 ~ 3.6	75	54	Yes	0.1	60	-40 ~ +85	DFN-4(1×1)
WR0603	600mA,Ultra‐Low Dropout Voltage,Low IQ	0.6	165	2.0 ~ 5.5	ADJ/0.8 ~ 5.0	50	150	Yes	0.1	25	-40 ~ +85	SOT23-5
WR0604*	600mA,Low Dropout Voltage,With POK	0.6	165	1.6 ~ 5.5	ADJ/0.8 ~ 5.0	60	150	Yes	0.1	25	-40 ~ +85	DFN-10(3×3)
WR0605*	600mA,High PSRR, Low-Noise	0.6	440	2 ~ 5.5	0.8 ~ 5	70	65	Yes	0.3	65	-40 ~ +85	SOT23-5
WR1006	500mA/1A , ,Ultra‐Low Dropout Voltage	0.5/1	70	2.5 ~ 5.5	1.0 ~ 3.3	60	50	Yes	0.1	160	-40 ~ +85	DFN-8(1.2×1.6)
WR1008*	1A,,Ultra‐Low Dropout Voltage,	1	60	0.8~5.5	ADJ/0.7~1.8	70	60	Yes	0.1	35	-40 ~ +86	CSP-6
WR3006*	3A,High PSRR,Low Dropout Voltage	3	240	1.2 ~ 5.5	0.8 ~ 3.6	80	/	Yes	3	100	-40 ~ +85	TDFN3*3-10,SOP8
