1.Part No.：WR3006*

2.DESCRIPTION：3A,High PSRR,Low Dropout Voltage

3.IOUT (A)：3

4.VDROP (mV)：240

5.VIN (V)：1.2 ~ 5.5

6.VOUT (V)：0.8 ~ 3.6

7.PSRR (dB)：80

8.NOISE (μVrms)：/

9.EN：Yes

10.ISHDN (μA)：3

11.IQ (μA)：100

12.TA (℃)：-40 ~ +85

13.PACKAGE：TDFN3*3-10,SOP8

Wayon維安代理商LDO線性穩壓器（電源管理IC）

1.WR0114  150mA,Low Dropout Voltage,Ultra-Low IQ

輸入電壓：2.2~5.5V，輸出電壓：1.2~3.3V，電流：0.15A

封裝:SOT23-3,SOT23-5,DFN-4(1x1)

備注：手表和手環-心率傳感：1.8V I/O：2.8V

WR0114-33A30R,WR0114-33A50R,WR0114-18A30R,WR0114-18A50R

WR0114-12A30R,WR0114-12A50R,WR0114-15A30R,WR0114-15A50R

WR0114-28A30R,WR0114-28A50R,WR0114-25A30R,WR0114-25A50R

WR0114-50A30R,WR0114-50A50R

2.WR0331  300mA，Ultra-Low IQ, Low Noise

輸入電壓：2.1~5.5V，輸出電壓：1.2~3.3V，電流：0.3A

封裝:SOT23-3,SOT23-5,DFN-4(1x1)

備注：指紋鎖，超低功耗MCU:3.3V

WR0331-33A30R,WR0331-33A50R,WR0331-18A30R,WR0331-18A50R

WR0331-12A30R,WR0331-12A50R,WR0331-15A30R,WR0331-15A50R

WR0331-28A30R,WR0331-28A50R,WR0331-25A30R,WR0331-25A50R

WR0331-50A30R,WR0331-50A50R

3.WR0332 300mA,Low Dropout Voltage,High PSRR

輸入電壓：2.0~5.5V，輸出電壓：1.0~3.3V，電流：0.3A

封裝:SOT23-3,SOT23-5,DFN-4(1x1)

備注：智能家居

WR0332-33A30R,WR0332-33A50R,WR0332-18A30R,WR0332-18A50R

WR0332-12A30R,WR0332-12A50R,WR0332-15A30R,WR0332-15A50R

WR0332-28A30R,WR0332-28A50R,WR0332-25A30R,WR0332-25A50R

WR0332-50A30R,WR0332-50A50R

4.WR0512  500mA, Ultra-Low Dropout Voltage,High PSRR

輸入電壓：2.5~5.5V，輸出電壓：1.2~3.3V，電流：0.5A

封裝: SOT23-3,SOT23-5, SOT89-3/L

低漏失，大電流DDR供電1.5V&1.8V

備注：汽車影音導航

WR0512-33A30R,WR0512-33A50R,WR0512-18A30R,WR0512-18A50R

WR0512-12A30R,WR0512-12A50R,WR0512-15A30R,WR0512-15A50R

WR0512-28A30R,WR0512-28A50R,WR0512-25A30R,WR0512-25A50R

WR0512-50A30R,WR0512-50A50R

5.WR0603 600mA, Ultra-Low Dropout Voltage, Low IQ

輸入電壓：1.6~5.5V，輸出電壓：ADJ/0.8~5.0V，電流：0.6A

封裝: SOT23-5

WR0603-ADA50R，WR0603-ADFF6R

6.WR0116 100mA, Ultra-Low IQ

輸入電壓：3.5~30V，輸出電壓：2.1V~12V，電流：0.1A

封裝: SOT23-3L,SOT23-5L,SOT89-3L

備注：體脂秤-MCU3.3V，pin to pin HT75XX

WR0116-33A30R,WR0116-33A50R,WR0116-18A30R,WR0116-18A50R

WR0116-12A30R,WR0116-12A50R,WR0116-15A30R,WR0116-15A50R

WR0116--28A30R,WR0116--28A50R,WR0116--25A30R,WR0116-25A50R

WR0116--50A30R,WR0116--50A50R

7. WR0115 150mA, Ultra-Low IQ

輸入電壓：2.7~40V，輸出電壓：0.8V~12V，電流：0.15A

封裝: SOT23-3, SOT23-5,SOT23-5L, SOT89-3,SOT89-3L

備注：掃地機器人I/O：2.5V

WR0115-33A30R,WR0115-33A50R,WR0115-33A20R,

WR0115-18A30R,WR0115-18A50R,WR0115-18A20R,，WR0115-12A30R,WR0115-12A50R,WR0115-12A20R,

WR0115-15A30R,WR0115-15A50R,WR0115-15A20R,

WR0115-28A30R,WR0115-28A50R,WR0115-28A20R,

WR0115-25A30R,WR0115-25A50R,WR0115-30A20R,

WR0115-50A30R,WR0115-50A50R,WR0115-50A20R,

8.WR0338 300mA, Ultra-Low IQ, High PSRR

輸入電壓：2.5~18V，輸出電壓：1.2V~5.0V，電流：0.3A

封裝: SOT23-3, SOT23-5, SOT89-3,SOT89-3L

備注：指紋鎖，電子煙-MCU：3.3V

WR0338-33A30R,WR0338-33A50R,WR0338-18A30R,WR0338-18A50R

WR0338-12A30R,WR0338-12A50R,WR0338-15A30R,WR0338-15A50R,

WR0338-28A30R,WR0338-28A50R,WR0338-25A30R,WR0338-25A50R,

WR0338-50A30R,WR0338-50A50R

9.WR0514 500mA, Ultra-Low IQ, High PSRR

輸入電壓：2.5~18V，輸出電壓：1.2V~5.0V，電流：0.5A

封裝: SOT23-3, SOT23-5, SOT89-3,SOT89-3L

備注：電子煙-MCU：3.3V，大電流低波紋

WR0514-33A30R,WR0514-33A50R,WR0514-18A30R,WR0514-18A50R

WR0514-12A30R,WR0514-12A50R,WR0514-15A30R,WR0514-15A50R,

WR0514-28A30R,WR0514-28A50R,WR0514-25A30R,WR0514-25A50R

WR0514-50A30R,WR0514-50A50R

10.WR1117A  1A, High PSRR

輸入電壓：2.7~20V，輸出電壓：ADJ/1.2V~5V，電流：1A

封裝: SOT223-3, SOT89-3

WR1117-33A30R,WR1117-33A50R,WR1117-18A30R,WR1117-18A50R

WR1117-12A30R,WR1117-12A50R,WR1117-15A30R,WR1117-15A50R

WR1117--28A30R,WR1117--28A50R,WR1117--25A30R,WR1117-25A50R

WR1117--50A30R,WR1117--50A50R

Wayon維安代理LDO全系列產品：

WR0114,WR0331,WR0332,WR0335,WR0340,WR0341,WR0342,WR0512,WR0513,WR0516 WR0603,WR0604,WR1006,WR0116,WR0115,WR0338,WR0514,WR0515，WR1117A

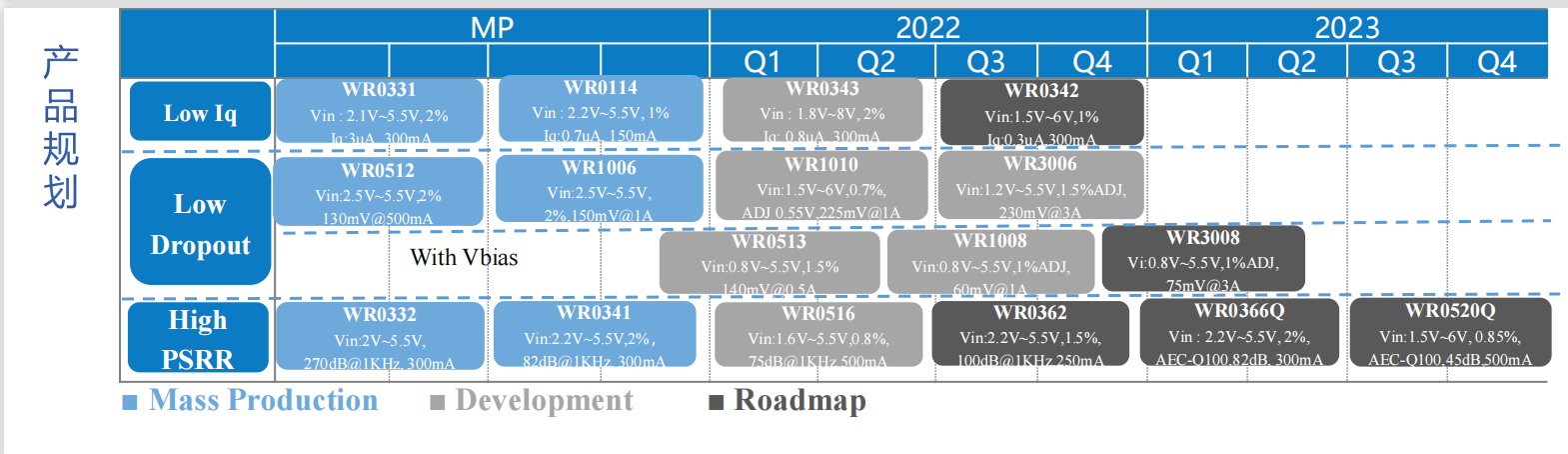

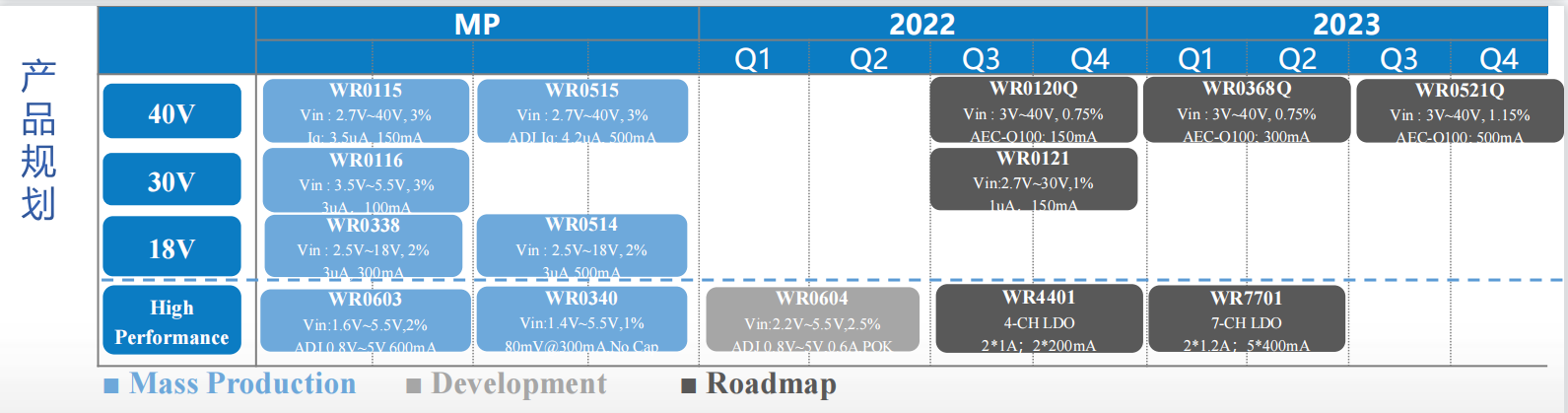

Wayon維安代理LDO主推型號：

WR0114,WR0331,WR0332,WR0512,WR0603,WR0338,WR0514,WR0116,WR0115,WR1117A

產品特性：

低壓差,高精度輸出電壓,低功耗,熱過載保護和短路保護,寬輸入電壓范圍,固定&可調輸出電壓,高PSRR&低噪音,封裝形式多樣：SOT23-3,SOT23-5,SOT89-3,SOT223,DFN4

應用:

便攜式和電池供電類設備，運動電話&平板電腦，數碼相機&音頻設備，RF、PLL、VCO和時鐘電源，其他便攜式電子設備。

WR0331：手環、GPS、智能音箱-----對靜態電流有要求，但不嚴格的客戶

WR0114：穿戴類客戶，電子煙-----低功耗，高精度1%，  要求高的客戶

WR0332：手機、攝像頭模組、麥克風（耐壓值不夠）、消費、安防、網通-----出貨量最大的，通用型號，高PSRR：70db   封裝SOT23-5  DFN

WR0340: 無負載電容

WR0512: 網通、平板----電流大，LOWS電壓低

WR0603: 大電流、可調，應用廣

WR1006: 手機--- 降低功耗及發熱量

WR0338:  智能鎖、電子煙（專做海外客戶）、網通--18V耐壓 帶使能腳SOT23-5

WR0116: 電動玩具、小家電、PD充電（客戶：三星PD 65W） ---對精度無太高要求，高耐壓值100mA  替合泰HT75XX。

WR0115：儀器儀表，智能家居----對精度要求不高

WR0515:  電動工具（對電流分檔要求高）-----40V  500MA，高耐壓值

保護類IC （OCP  OVP  EFUSE-電子保險絲、TYPE-C)

一、TYPE-C（綜合保護IC）：

WP5801---筆電----- PD3.0，最大耐壓值24V

二、OCP:

WP25P041T5 (75mA-400mA)

WP25P21XX (400mA-2A)   輸入2.5-5.5V   耐壓6V

SOT23-5  SOT23-6   DFN-6

三、OVP:

1、12PIN:

WP3881  新一代OVP, 12球

WP3116  新一代直接替代3881

WP3883過壓功能，未帶易反復浪涌

2、6PIN

四、EFUSE

WP1430 : SOT23-6 過壓過流保護點固定

WP1111:  新一代  過壓過流保護點可調 TDFN-2
