Magntek麥歌恩代理商 磁性電流/線性檢測芯片 - 集成式電流檢測芯片MT9223

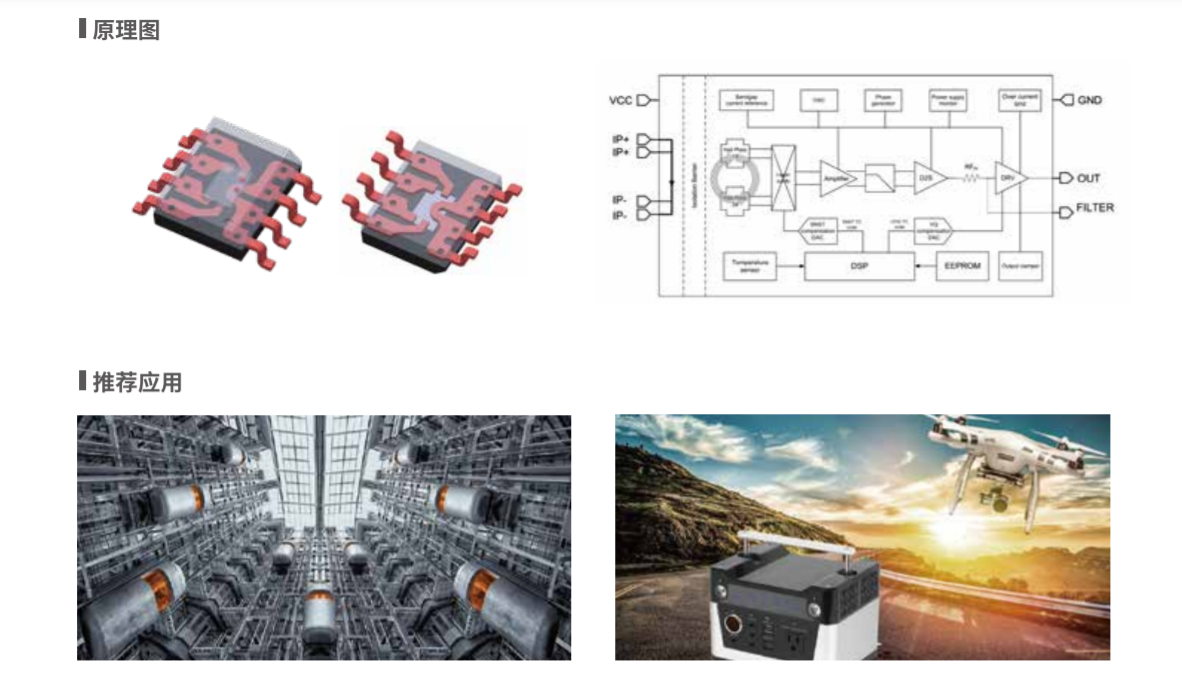

MagnTek麥歌恩代理MT9223系列產品是一種基于霍爾效應的隔離線性電流傳感器系列，用于工業、商業和通信系統中的交流或直流電流傳感。每個MT 9223由一個精確的、低偏置的線性霍爾電路組成，其低電阻電流導體路徑位于芯片表面附近，通過這種低電阻電流導體路徑流動的電流產生一個磁場，霍爾LC將其轉換成比例電壓。為了消除共模場，提高磁噪聲環境的精度，對電流進行了差分檢測.通過磁場與霍爾傳感器的接近來優化器件的精度。
MagnTek麥歌恩代理MT9223高精度的比例電壓由低偏置、斬波穩定的BC霍爾集成電路提供，在制造時已被精確地校準。當電流通過一次電流傳導路徑(從引腳1和2到引腳3和4)時，該器件的輸出具有正斜率(>VOQ)。這種導電PAINE 1.2 MQ的內部電阻是典型的，提供低功耗。“導電路徑的端子是從信號引線(引腳5到8)電隔離的。這使得MT9223電流傳感器集成電路可以用于高側電流感應器的應用，而無需使用其他昂貴的隔離技術?！盡T9223系列為客戶提供SOP-8包，該軟件包“符合RoHS標準”。
一體式電流檢測芯片：將芯片串接在被測電流回路中，通過在芯片中直接集成“磁路”，可以方便的將被測交直流信號轉化為磁型號，再利用“霍爾效應原理”，將磁信號轉化為與電流成比例的電壓信號，再通過芯片內部的校準及溫度補償模塊將輸出校準到常溫±1%，全溫±2.5%以內的檢測精度。
隔離式電流檢測：
芯片采用Flip Chip封裝技術，將芯片懸浮在源邊框架之上，并在其中填充絕緣樹脂，使源副邊之間輕松實現2400Vrms/1min的絕緣耐壓強度、4.2mm的爬電距離以及不小于380Vrms的基本隔離工作電壓。
外部共模磁場抑制：

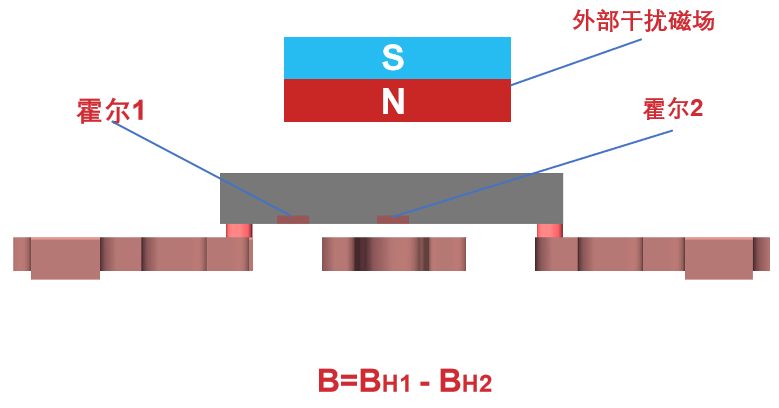

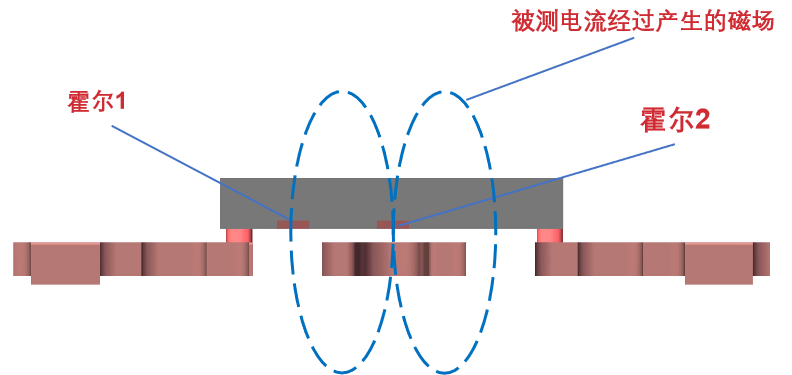

為獲得“零磁滯”，芯片內部沒有使用用于集中磁場的磁芯，所以芯片容易受到外部雜散磁場的影響，所以為了解決這個問題的方法是使用差分電流檢測技術，其原理是在芯片內設置兩個增益相同的霍爾器件，這兩個霍爾器件分別設置在內部電流導體的內部和外部，當正常電流流過，這個兩個霍爾器件會檢測到極性相反的磁場。而當芯片外部存在一個干擾磁場時，兩個霍爾器件將看到相同的磁場，通過差分消除外部磁場干擾對測量精度的影響。
