Magntek麥歌恩代理商推出MT9523低成本，高精度電流檢測方案，該方案結構簡單，由于芯片中集成了內置磁路，用戶可將芯片直接串接在被測電流回路中，并且無需復雜的外圍電路便可實現一個具有2400Vrms介電強度的交直電流（0~±50A）隔離檢測方案。該芯片在出廠時已對靈敏度以及靜態（零電流）輸出電壓進行校準，在全溫度范圍內提供低于 ±1.5% 的典型準確性。推薦應用：光伏，不間斷電源，變頻器，伺服系統等。
Magntek麥歌恩代理商推出MT9523由一個精密的,低漂移的線性霍爾電路以及內置的低插入電阻的電流導體組成，流經此低電阻電流導體路徑的外加電流會產生一個磁場，芯片將其轉換位成與輸入電流成比例的電壓信號輸出,為了有效抑制外部共模磁場,設計中使用差分電流檢測技術，從而改善了在磁噪聲環境中的精度,通過優化次信噪比來提升芯片的精度。基于CMOS工藝的低漂移，斬波穩定的霍爾芯片可提供精確的比例電壓,該電壓在制造時也會被精確校準。導電路徑的內部電阻典型值位1mQ，可實現低耗能。導電路徑的端子和信號線電氣隔離，滿足高端電流檢測應用中使用，從而無需使用其他昂貴的隔離技術。
Magntek麥歌恩MT9523系列應用電路：
1、客戶可選擇:3.3V和5V兩種電源版本
2、客戶可選擇:固定輸出模式和比例輸出模式兩種輸出模式

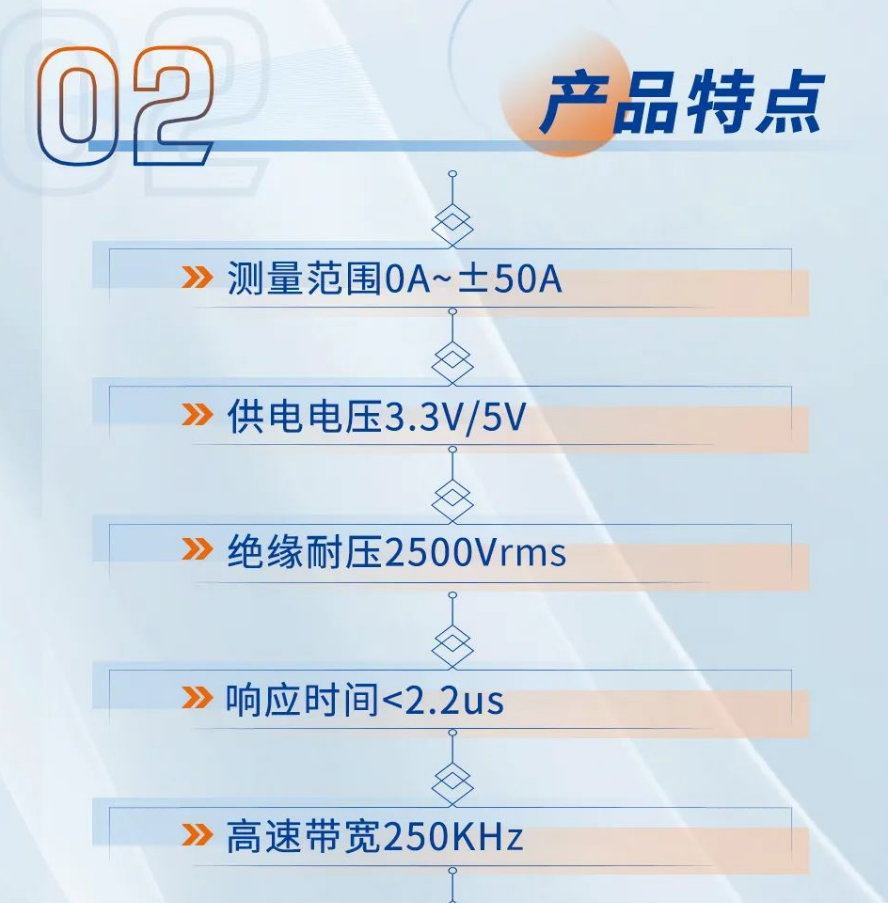

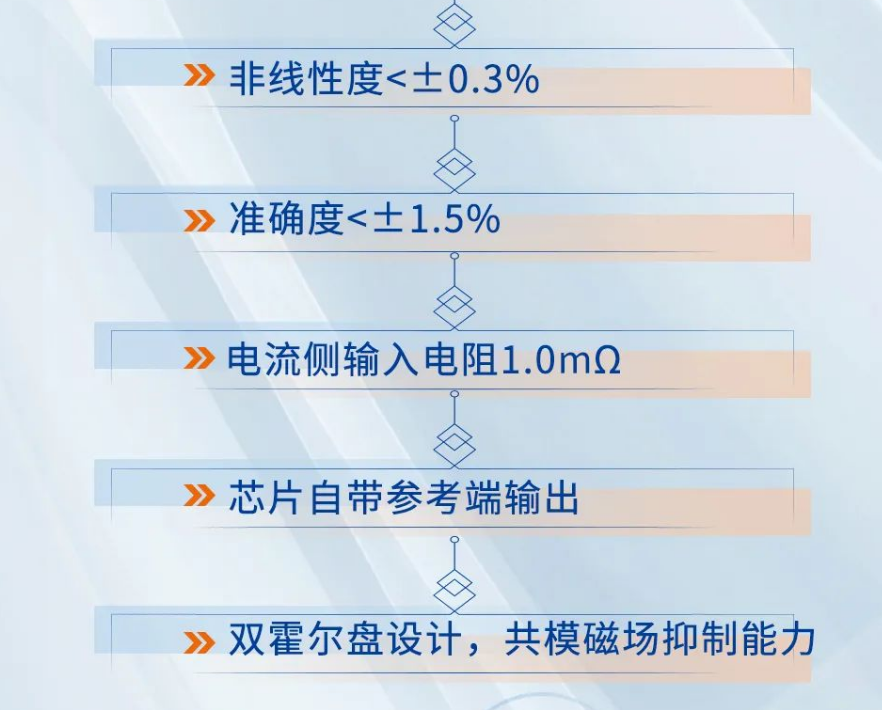

Magntek麥歌恩MT9523特征：
-士0.3%全溫度范圍內的典型線性度
-快速的輸出階躍響應時間:2.2us(典型)
-250kHz信號帶寬
-5.0V/3.3V直流電源供電.
2種輸出模式可選:
--與電源成比例的輸出
--與電源無關的固定輸出
-40°℃~125℃工作溫度內部導體電阻:
---1.0mQ
電流檢測范圍: (雙向或者單向)
--士5A,±10A,±20A,±25A,土30A,±40A,+50A
--+10A,+20A,+ 30A
檢測交流與直流的電流信號極其穩定的靜態輸出電壓
--芯片自帶參考端輸出接近零磁滯
安規相關認證:(UL Ready)
--隔離電壓:2.5kVrms 1min
--工作電壓:450Vrms，636VDc or VPK
--電氣間隙:4mm
--爬電距離:4mm
封裝形式:
--SOP-8
.符合RoHS規定:(EU)2015/863
Magntek麥歌恩MT9523應用：
中低功率變頻器電流檢測
電機相位和軌電流檢測
微型光伏逆變器電流檢測
充電器和轉換器
直流電源
過流保護

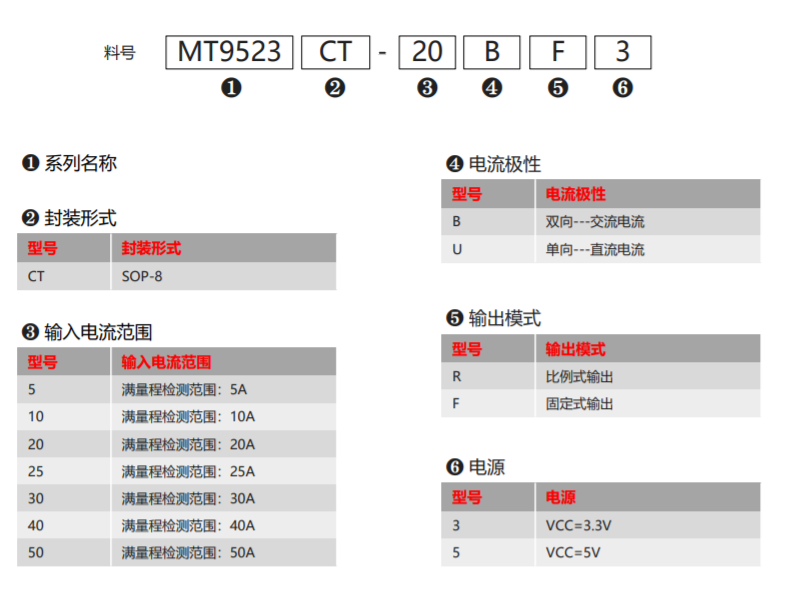

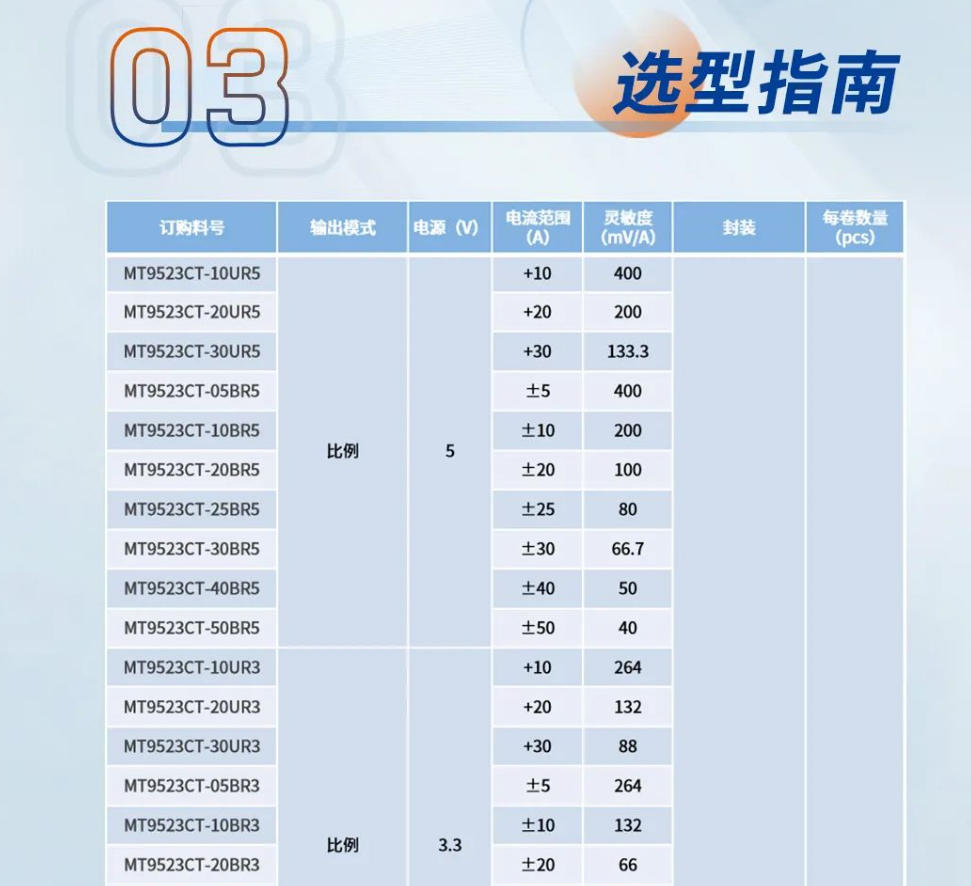

MT9523CT系列型號選型：
輸出模式：比例，5V
MT9523CT-10UR5
MT9523CT-20UR5
MT9523CT-30UR5
MT9523CT-05BR5
MT9523CT-10BR5
MT9523CT-20BR5
MT9523CT-25BR5
MT9523CT-30BR5
MT9523CT-40BR5
MT9523CT-50BR5
MT9523CT-10BR5
輸出模式：比例，3.3V
MT9523CT-10UR3
MT9523CT-20UR3
MT9523CT-30UR3
MT9523CT-05BR3
MT9523CT-10BR3
MT9523CT-20BR3
MT9523CT-25BR3
MT9523CT-30BR3
MT9523CT-40BR3
MT9523CT-50BR3
輸出模式：固定，5V
MT9523CT-10UF5
MT9523CT-20UF5
MT9523CT-30UF5
MT9523CT-05BF5
MT9523CT-10BF5
MT9523CT-20BF5
MT9523CT-25BF5
MT9523CT-30BF5
MT9523CT-40BF5
MT9523CT-50BF5
MT9523CT-10BF5
輸出模式：固定，3.3V
MT9523CT-05BF3
MT9523CT-10BF3
MT9523CT-20BF3
MT9523CT-25BF3
MT9523CT-30BF3
MT9523CT-40BF3
MT9523CT-50BF3
