Magntek麥歌恩代理商|電流傳感器在光伏逆變器系統上的應用 MTC952CA替換萊姆/希磁電流傳感器
光伏逆變器電流傳感器的應用分析：
光伏逆變器一般分為: 組串式逆變器; 微型逆變器; 集中式逆變器. 目前組串式逆變器是主流。
電流檢測在光伏中的應用： 電流檢測廣泛被應用于三類光伏逆變器產品中，包括集中型逆變器、組串 型逆變器、微型逆變器。
微型逆變器指的是光伏發電系統中的功率小于等于1000瓦、具組件級MPPT的逆變 器，全稱是微型光伏并網逆變器。一般采用一拖一，一拖二，一拖四連接，每塊組件都 分別配有獨立MPPT的逆變器。
組串式逆變器采用多個組串接入，并具備多路MPPT，每個MPPT接入單個或 多個組串的逆變器。
集中式逆變器采用多個組串集中匯流接入，只有1至2路MPPT的大功率逆 變器，經MPPT ⑤后再逆變接入電網。一般會直接做成集裝箱式。

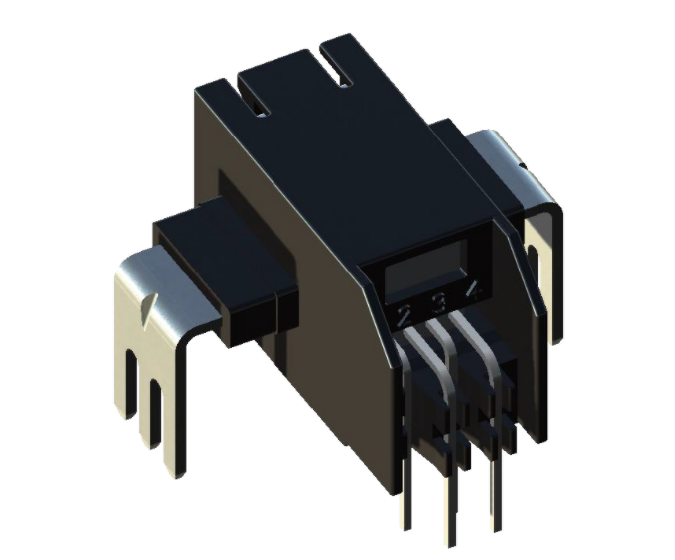

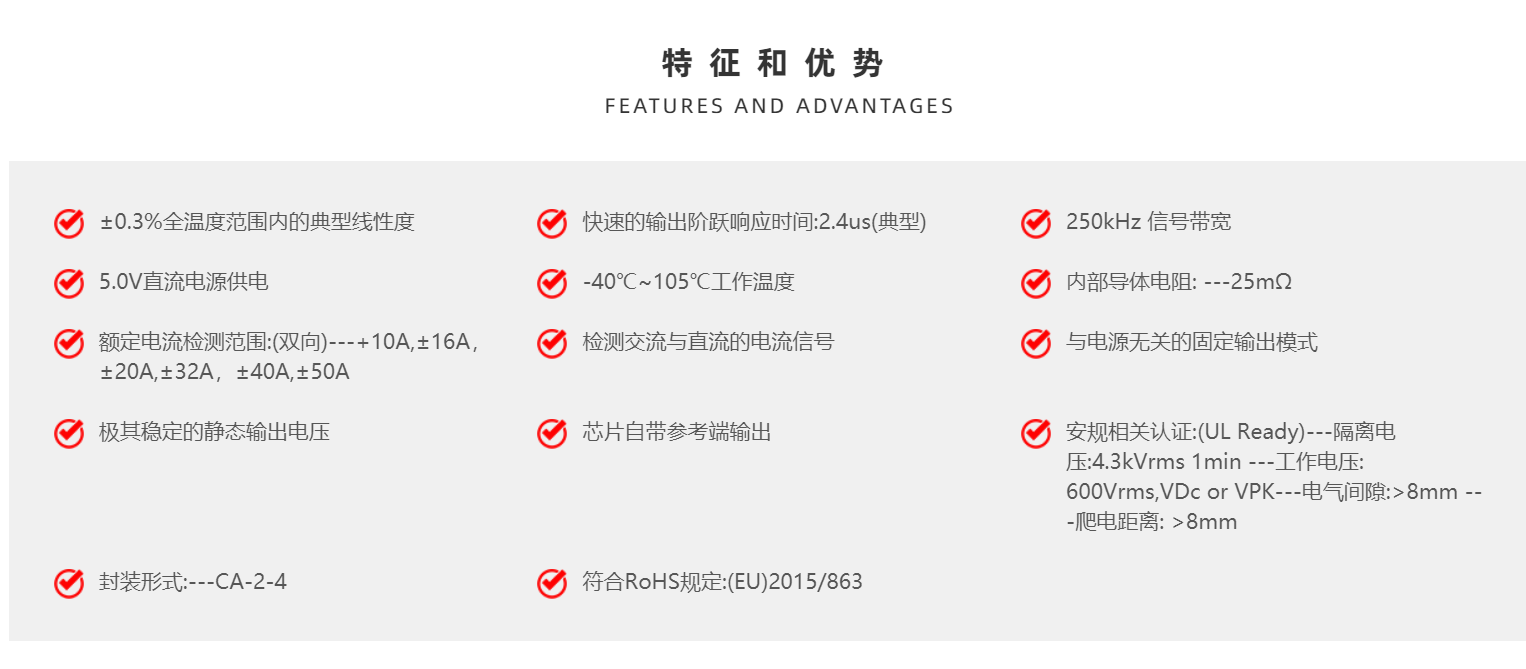

MTC952產品系列是一款基于霍爾效應原理的開環式電流傳感器模組，該產品可以廣泛用于工業，商業和通信系統中的交流或直流電流檢測。每個MTC952都由一個高精度，低噪聲以及低溫漂的線性霍爾IC、磁芯以及內置的低插入電阻的電流導體路徑組成。流經此低電阻電流導體路徑的外加電流會產生一個磁場，芯片將其轉換為與輸入電流成比例的電壓信號輸出。由于模組內部使用了磁芯，可以有效抑制外部共模磁場對模組的干擾，改善了在磁噪聲環境中的精度。
Magntek麥歌恩MTC952CA電流檢測技術&電流傳感IC工作原理：
1.分流器+普通運放
優點:電路結構簡單，成本低.交直流測量缺點:溫漂較大．非隔離瀾量
2.分流器+隔離運放
優點:隔離測量．交直流測量
缺點:成本高，外圍電路復雜〔需要雙電源)PCB布局麻煩
3.電流互感器
優點:結構簡單．隔離測量，沒有功耗缺點:只能交流測量，體積大
4.霍爾式開環電流傳感器
優點:交直流檢測，隔離測量
缺點:體積大，成本高，磁添較大
