Magntek麥歌恩代理商推出MT9222系列是—款專為電流檢測應用開發的內置磁路的集成式電流檢測芯片，采用SOP-16W的寬體封裝，該分裝形式可以提供7.5mm的電氣間隙、8.2mm爬電距離以及4800Vrms的介電強度。
Magntek麥歌恩代理商推出MT9222系列芯片內部集成溫度補償電路保證在整個工作溫度范圍內提供優異的溫度特性，芯片在出廠時已對靈敏度以及靜態（零電流)輸出電壓進行校準，在全溫度范圍內提供低于±1.5%的典型準確性。
特征和優勢 FEATURES AND ADVANTAGES
-電壓范圍 4.5~5.5V
-溫度范圍 -40~125℃
-150kHz 高速帶寬
-非線性度＜±0.5% -精度 < ±1.5%
-響應時間 < 4us -電氣間隙 7.5mm
-爬電距離 8.2mm
-隔離電壓 4800 VRMS
-最大±65A測量范圍
-外部磁場干擾抑制能力
-內部集成電流導體回路
-內部集成溫度補償
-比例輸出
- SOP-16W寬體封裝

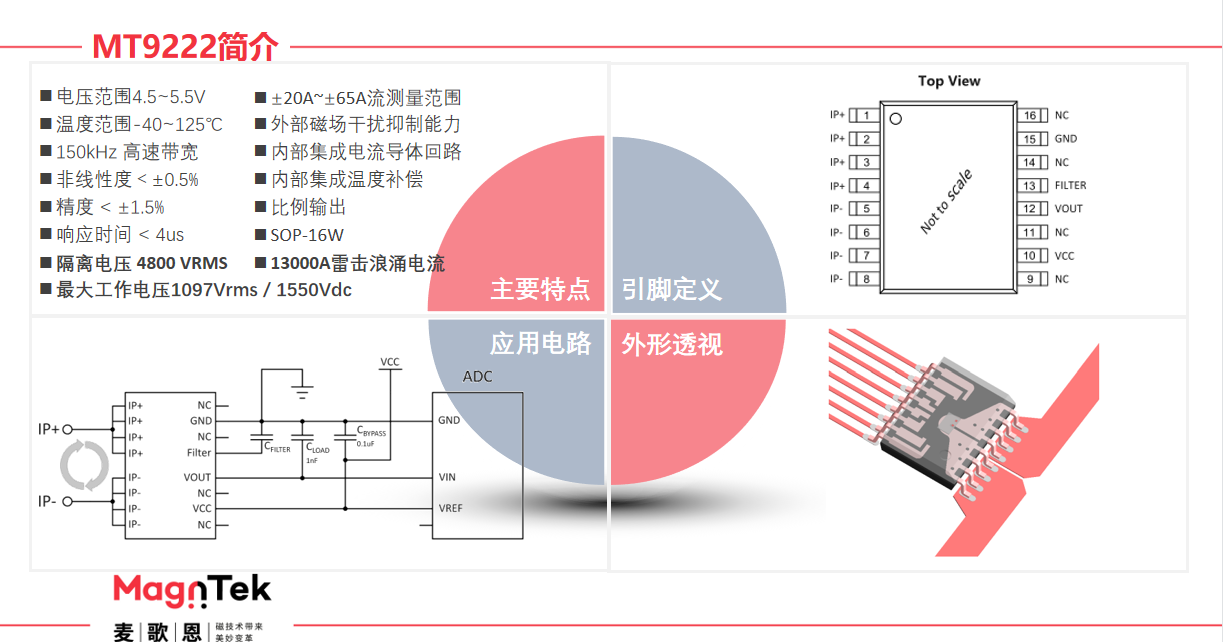

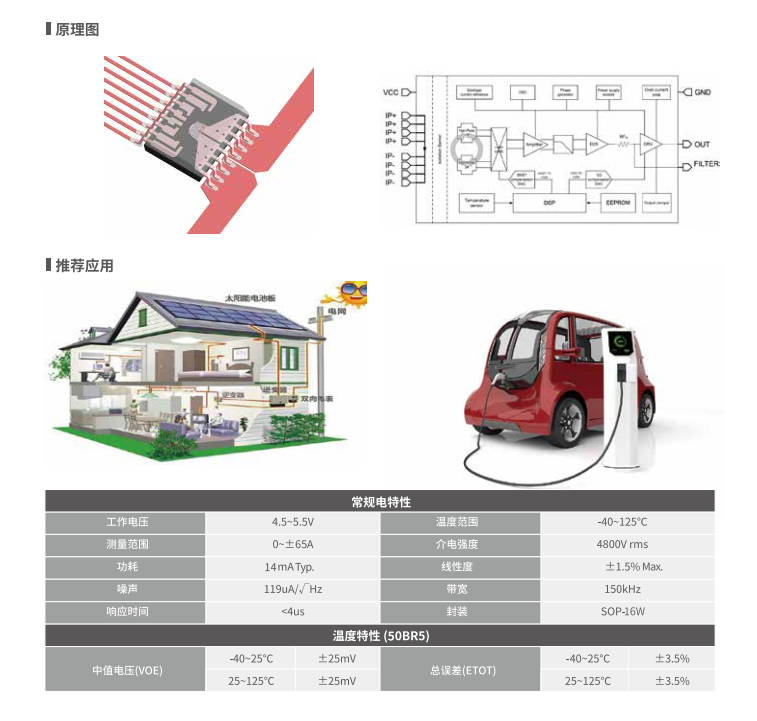

MT9222系列是MagnTek最新推出的電流傳感器芯片。將“電流-石磁”轉換模塊集成在芯片中,利用霍爾效應原理,再將磁轉換成和輸入電流成比例的電壓輸出信號。該系列擁有4800vrms的介電強度、“零”遲滯以及超高速us級響應時間的這些特性非常適合用于各種“分布式光伏逆變器”。該系列內部集成溫度補償電路,可將芯片的中值電壓以及靈敏度的溫漂控制在非常小的誤差范圍內。配合內置的電流回路,可以輕松的實現0~士65A的電流檢測應用中。
MT電流IC應用介紹

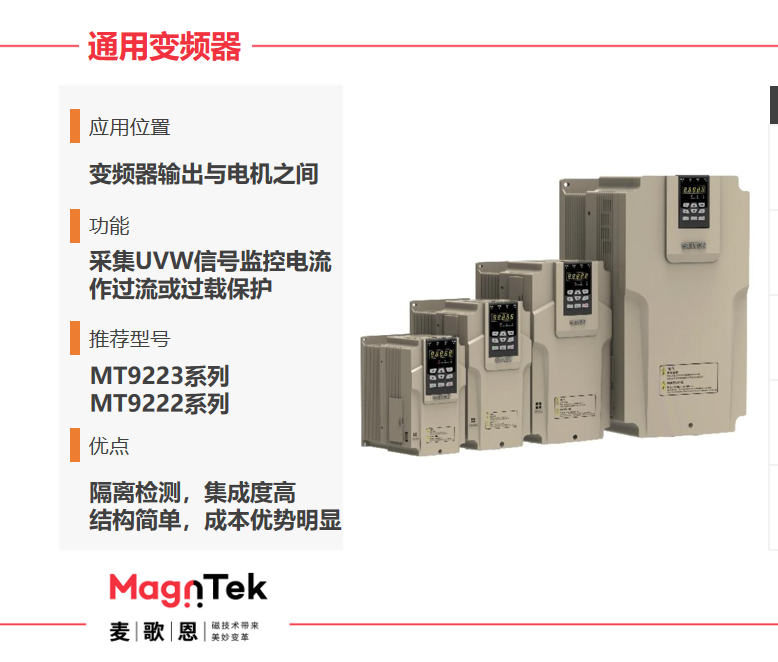

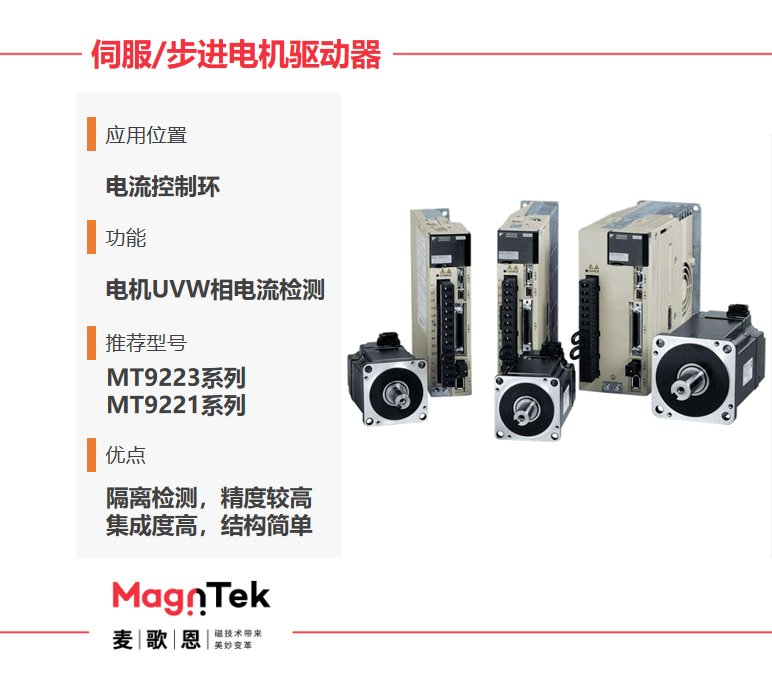

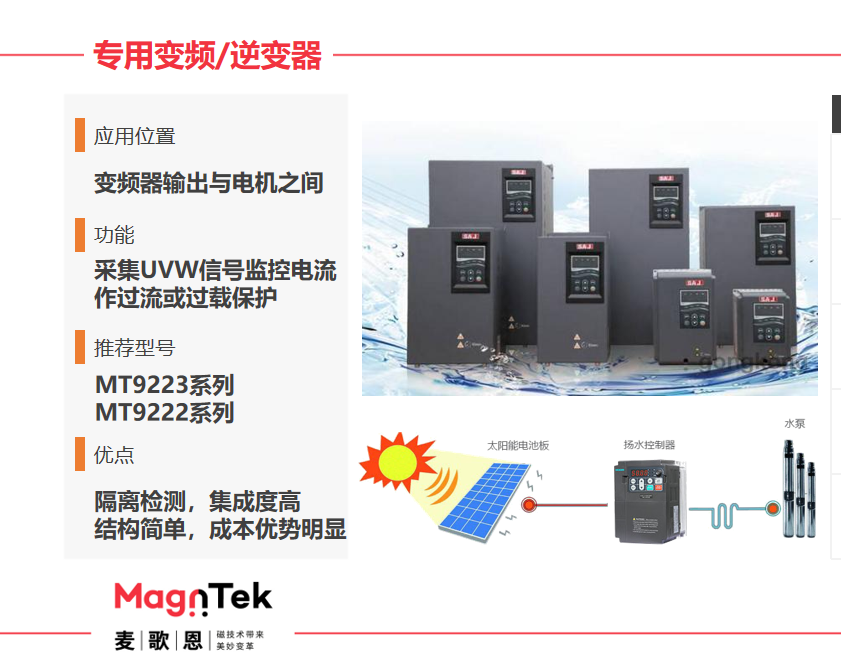

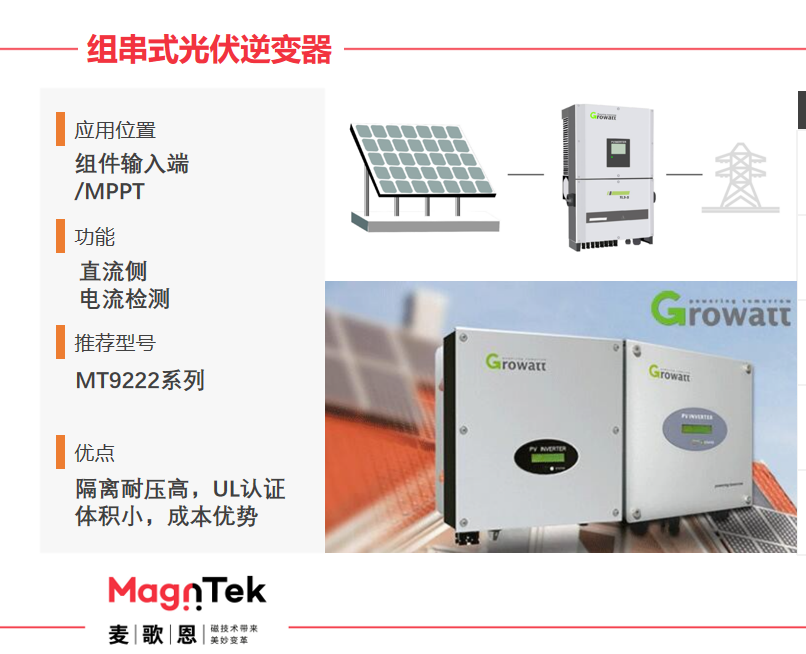

通用變頻器 · 伺服驅動器 · 光伏逆變器 · 便攜儲能電源
MT與同類產品型號對比
MT9222WT-05BR5兼容替換ACS724KMATR-05AB-T
MT9222WT-20BR5兼容替換ACS724KMATR-20AB-T
MT9222WT-25BR5兼容替換ACS724KMATR-25AB-T
MT9222WT-30BR5兼容替換ACS724KMATR-30AB-T
MT9222WT-40BR5兼容替換ACS724KMATR-40AB-T
MT9222WT-50BR5兼容替換ACS724KMATR-50AB-T
MT9222WT-65BR5兼容替換ACS724KMATR-65AB-T
