USB PD3.1規范將原來的USB PD3.0內容歸到標準功率范圍（Standard Power Range，簡稱SPR）里面，最大功率保持100W不變，同時增加了擴展功率范圍（Extended Power Range，簡稱EPR），最大功率由100W擴展到240W。

為幫忙客戶縮短研發周期，維安（WAYON）推出一款240W電源參考設計，此設計支持100-240Vac~50/60Hz寬范圍電壓輸入，20V輸出，最大電流12A，滿載效率≥96.5%，輸出電壓紋波＜300mV，外形尺寸僅105mm*58mm*22mm。適用于適配器、POE供電、高功率密度工業電源、電動工具充電器和服務器電源模塊等應用。

圖1  維安240W無橋方案PCB 正面

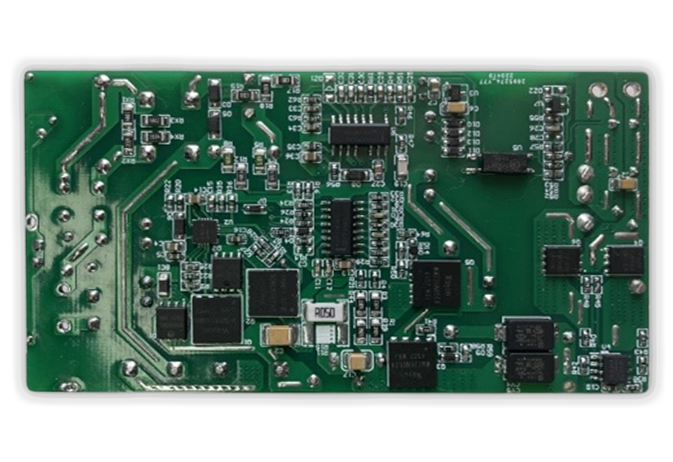

圖2  維安240W無橋方案PCB 背面

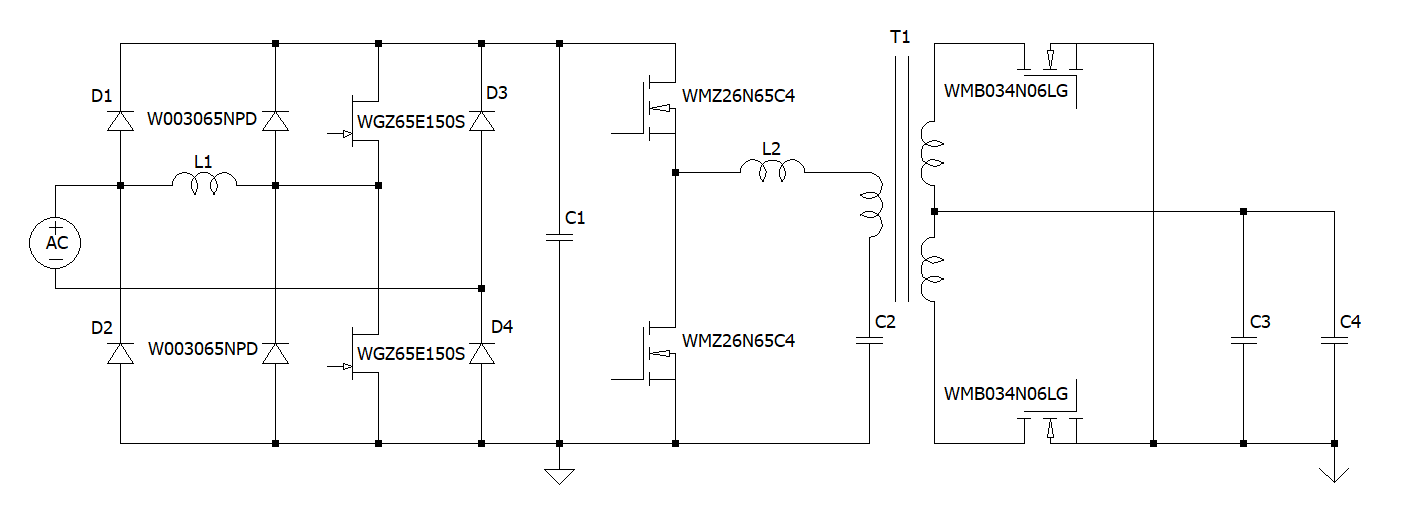

圖3  維安240W無橋方案拓?fù)淇蚣?/span>

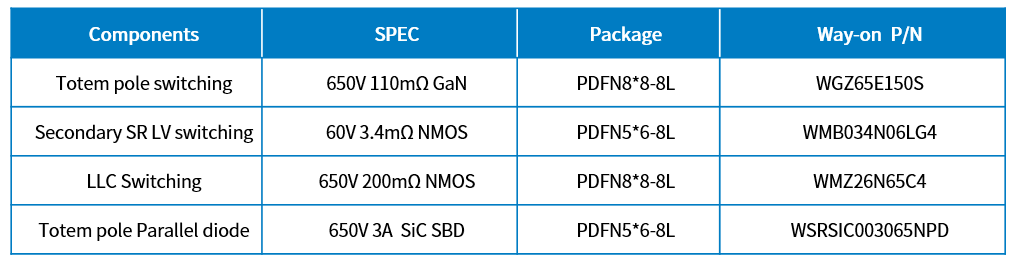

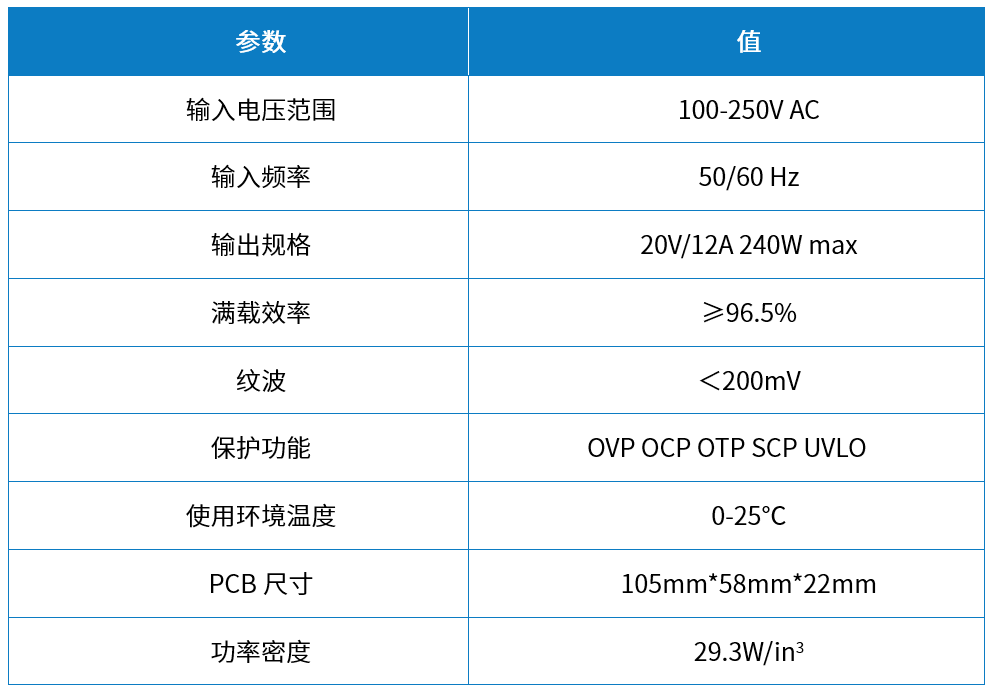

維安240W 電源方案關鍵參數

該方案相比圖4標準的無橋FPC結構，具有如下特點：

1、D1 D2 作為旁路橋臂，在正常工況同樣需要整流橋，將D1 D2 D3 D4使用LOW VF整流橋，省去低頻橋臂的MOSFET。

2、高頻橋臂開關過程中，同步側GaN在正弦交流電壓低時，驅動并非全周期工作，這會導致GaN多余發熱外并SiC SBD后，正溫度SiC SBD對GaN做主動熱均衡，并充當GaN的全旁路器件。

3、可省去兩顆低阻值的SJ MOSFET和一路驅動，同時將GaN器件使用性價比更高的100mΩ，650V ，并外并兩顆3A SiC，等效常規PFC。相比傳統無橋PFC結構，成本整體降低明顯（約10-15RMB)。

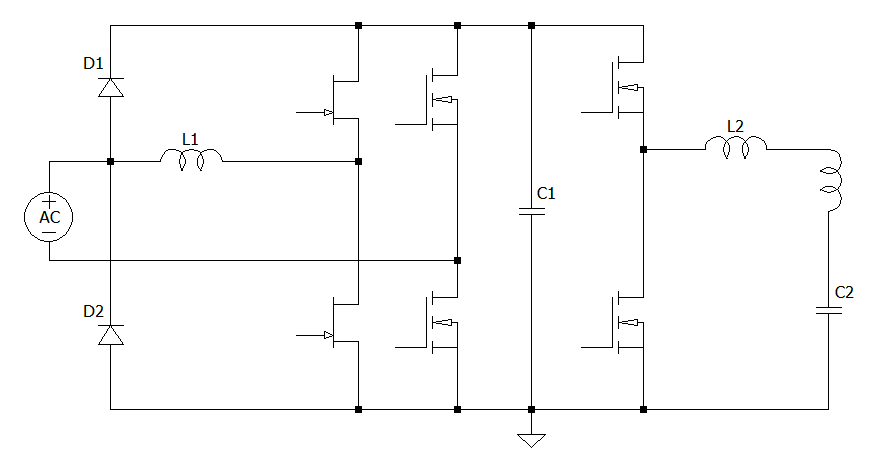

圖4  傳統結構的無橋PFC 拓?fù)?/span>

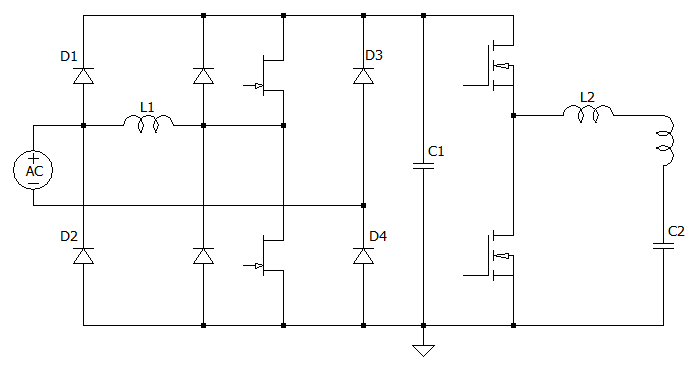

圖5  維安無橋省去低頻橋臂的MOS

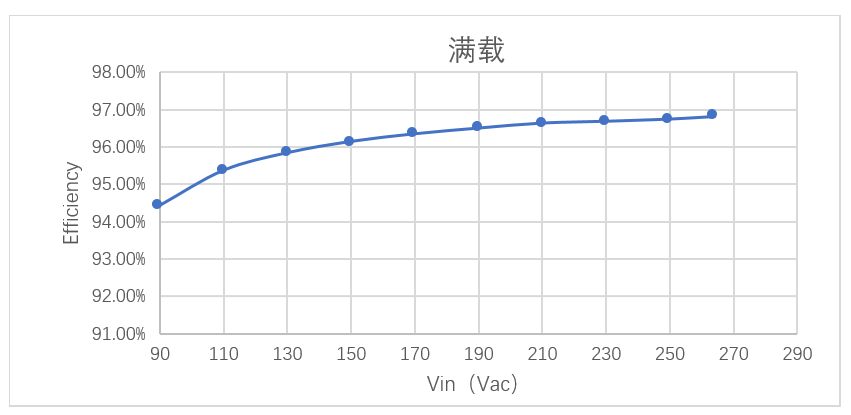

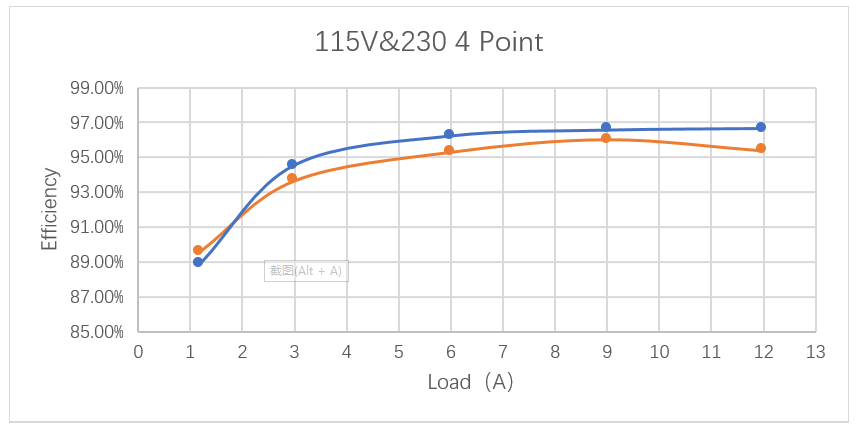

能效測試

維安240W電源方案整機能效對比市面上普通硅 MOS產品，半載效率下提高明顯，在滿載條件下達到超過96.5%效率，和使用SJ MOSFET傳統結構的無橋PFC效率相當。但相比SJ MOSFET +70mΩ GaN器件無橋拓?fù)洌S安優化的無橋PFC成本優勢突出。

溫升測試

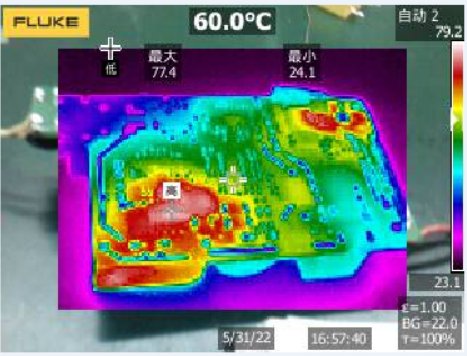

上圖為維安240W電源方案在無散熱片情況下，25℃環境溫度下 115V/60Hz裸機連續運行2小時的熱成像圖?？梢钥闯?，由于高效率拓?fù)湓O(shè)計和搭配維安優異性能器件，240W電源方案背面的實測最大溫度僅為77.4℃。

維安在豐富的功率器件產品線基礎上，深度結合專業的功率半導體方案研發團隊，可以快速推出自主設計、性價比優異的整機方案。

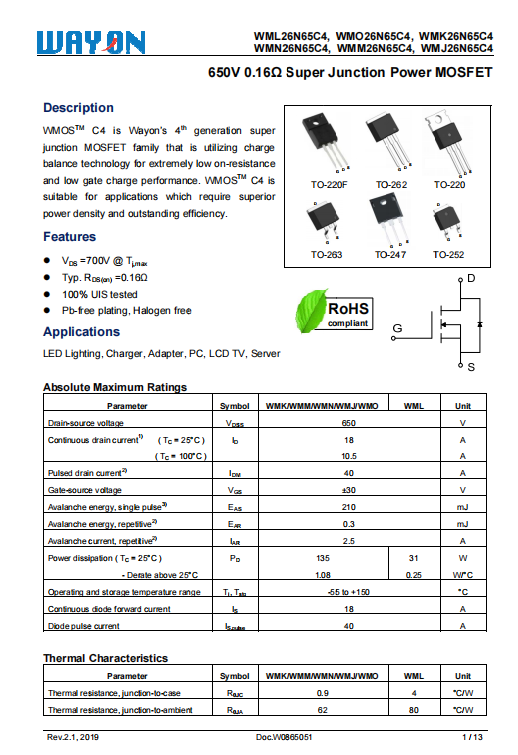

維安在240W電源方案上MOS的選型：

Wayon Super Junction MOSFET 650V

1.Part No.：WMZ26N65C4

2.Description：N-Channel SJ-MOS C4

3.Package：DFN8*8

4.VDS (V)：650

5.RDS(on) (Ω) @VGS=10V(max.)：0.2

6.ID (A) @TA=25℃：18

7.PD (W) @TA=25℃：135

8.VGS (V)：30

9.VGS(th) (V) (Typ.)：3
