Magntek麥歌恩一級代理商液位計專用芯片MT6133采用單芯片集成工藝，具有高性能以及高可靠性。芯片內集成了AMR橋阻與ASIC芯片。1.65V~5.5V工作電壓，并且具有優良的溫度補償能力，使得芯片能工作在-40~125C環境中，并保持優良的性能以及—致性。

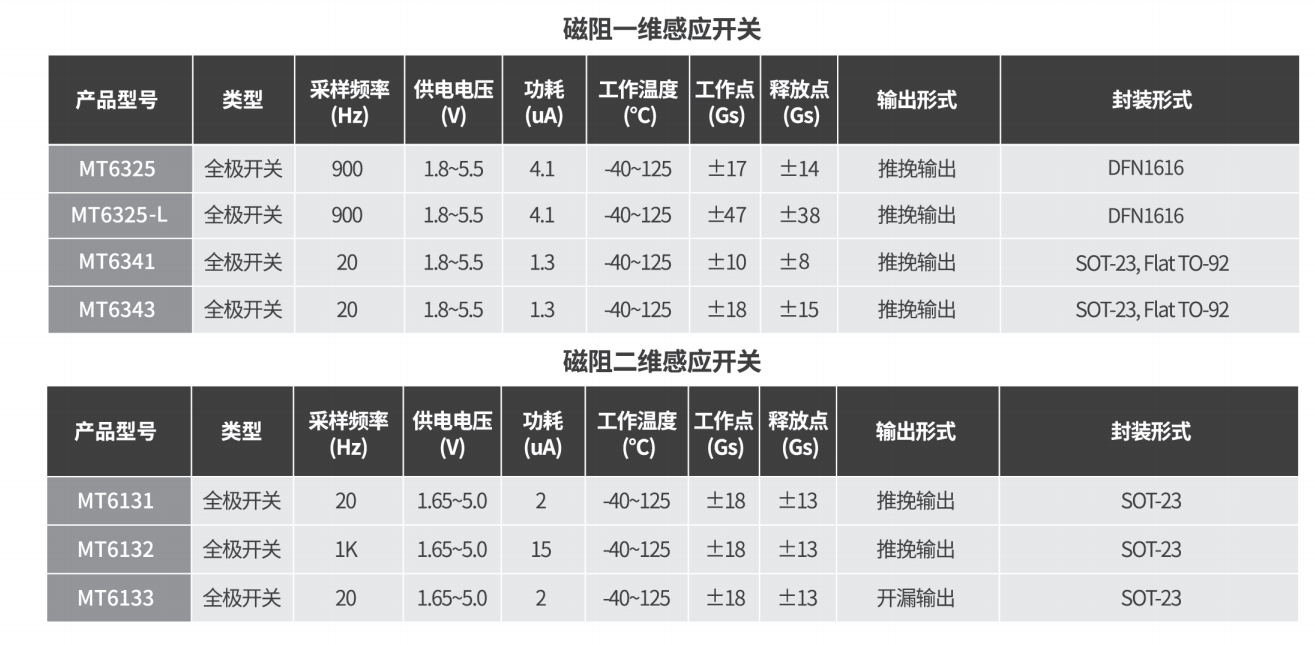

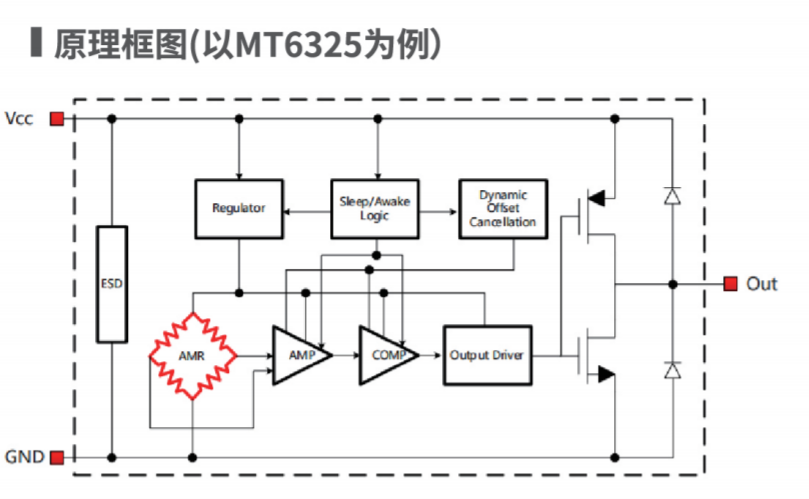

根據平行穿過磁場的強弱和角度不同,阻抗值發生變化的AMR橋阻與ASIC集成在單芯片中。通過與磁鐵配合,進行非接觸式位置檢測。相比于霍爾傳感器具有更高的精度(回差可以小于3高斯),對磁場平行感應,和不同方向的AMR橋阻配合實現360°兩維感應的特點。主要應用于不同感應角度與低功耗高頻感應的應用場合,現有兩個產品線,磁阻一維感應開關與磁阻二維感應開關。

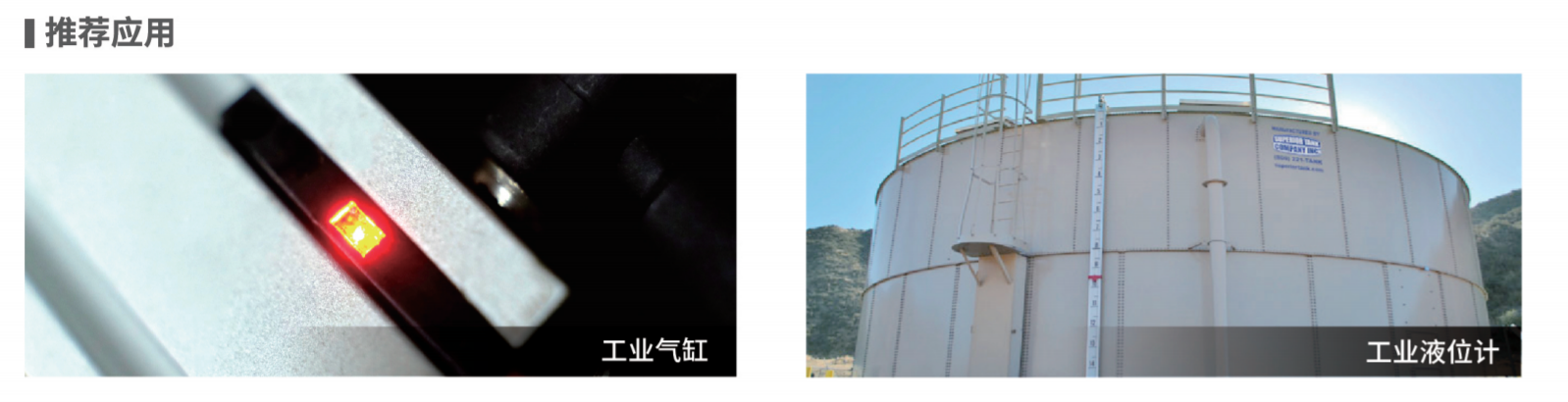

磁阻一維感應開關:內置單路AMR橋阻,實現±25°夾角內磁場的檢測。典型應用于需要防止剩磁干擾的精確位置檢測。推薦應用:工業氣缸行程位置檢測、智能水表與氣表的流量計數與防磁攻擊檢測等。磁阻二維感應開關:內置多路AMR橋阻,通過不同角度的擺放,實現360°平面內磁場的檢測,典型應用于需要大感應角度的磁場的位置檢測。推薦應用:工業液位位置檢測、智能電表防磁攻擊檢測等。
磁翻板液位計
推薦型號
MT6133
產品特點
1. 平面360度感應
2. 20Hz采樣頻率
3. 具有優良的溫度補償能力，環境工作溫度 -40~125℃
工作原理
磁翻板液位計（又稱磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示；同時對應液位點的磁傳感器通斷，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成0~50mA標準電流信號并疊加數字信號輸出。
磁阻芯片和霍爾芯片相對于干簧管不僅具有壽命長、頻率高等優點，還可用于PCB板貼片，更加利于生產。
