艾為推出新一代高電源抑制比、低噪聲LDO AW37003YXXX
時間：2024-09-25 發布人：京柏微 點擊量：
高性能設備的穩定運行離不開可靠的電源供應，面對復雜多變的電路環境，尤其是在對噪聲極為敏感高端通信設備、數碼相機、安防監控等應用場景中，傳統的低壓差線性穩壓器（LDO）已難以滿足日益嚴苛的電源純凈度要求。為此，艾為電子推出新一代高電源抑制比（PSRR）、低噪聲LDO——AW37003YXXX，為提升整體電路的穩定性和可靠性提供高質量的解決方案。
在智能手機的應用中，AW37003YXXX的高電源抑制比有效隔絕了來自外部電源的噪聲干擾，能夠保障攝像頭模塊、處理器等核心部件在高速運算與圖像捕捉時獲得穩定而純凈的電源，從而顯著提升拍照質量與處理速度，帶給用戶更流暢、更清晰的體驗。

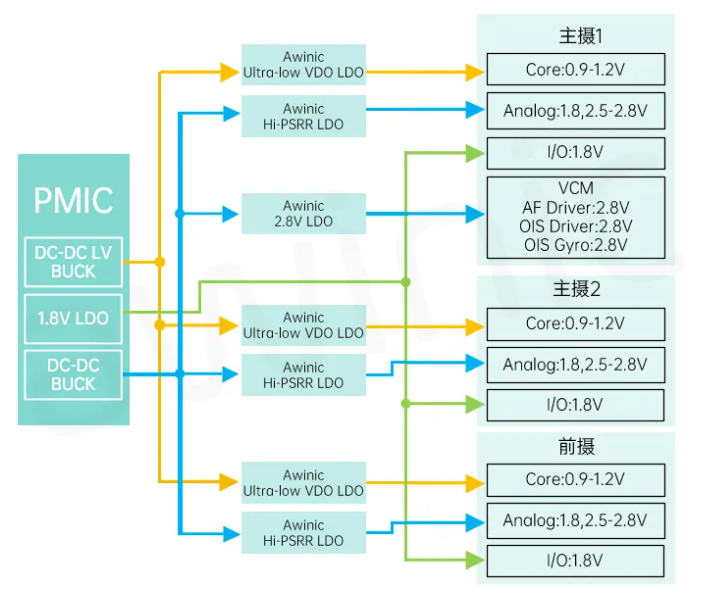

圖1 手機攝像頭供電應用
在智能安防設備中，AW37003YXXX通過其高電源抑制比和超低輸出電壓噪聲（15μVrms），有效降低了電源線上的干擾噪聲，確保了傳感器、MIC等關鍵部件的穩定供電，從而為模塊的穩定性和準確性提供有力保障。

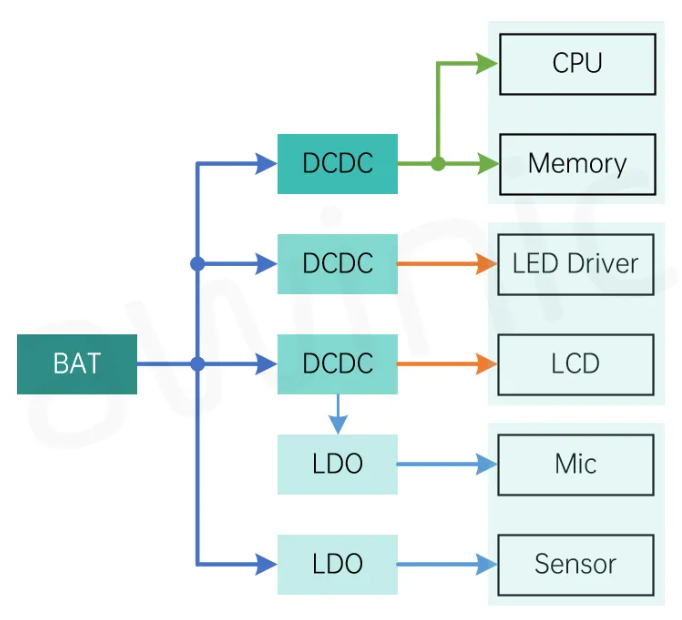

圖2 安防設備供電應用
AW37003YXXX產品介紹
- 產品特性 -
輸入電壓范圍：2.2V ~ 5.5V
輸出固定電壓：1.2V，1.8V，2.2V，2.25V，2.8V，2.85V，2.9V，3.0V，3.3V
輸出驅動能力：300mA
靜態電流：22μA
關機電流：0.1μA
Dropout電壓：100mV（IOUT=300mA, VOUT=2.8V）
PSRR：92dB（IOUT=10mA, freq=1kHz, VOUT=2.8V）
Noise：15μVrms（IOUT=50mA, BW=10Hz to 100kHz, VOUT=2.8V）
內置輸出短路保護功能，短路限流130mA
封裝：DFN 1.00mm×1.00mm×0.37mm-4L和SOT23-5L

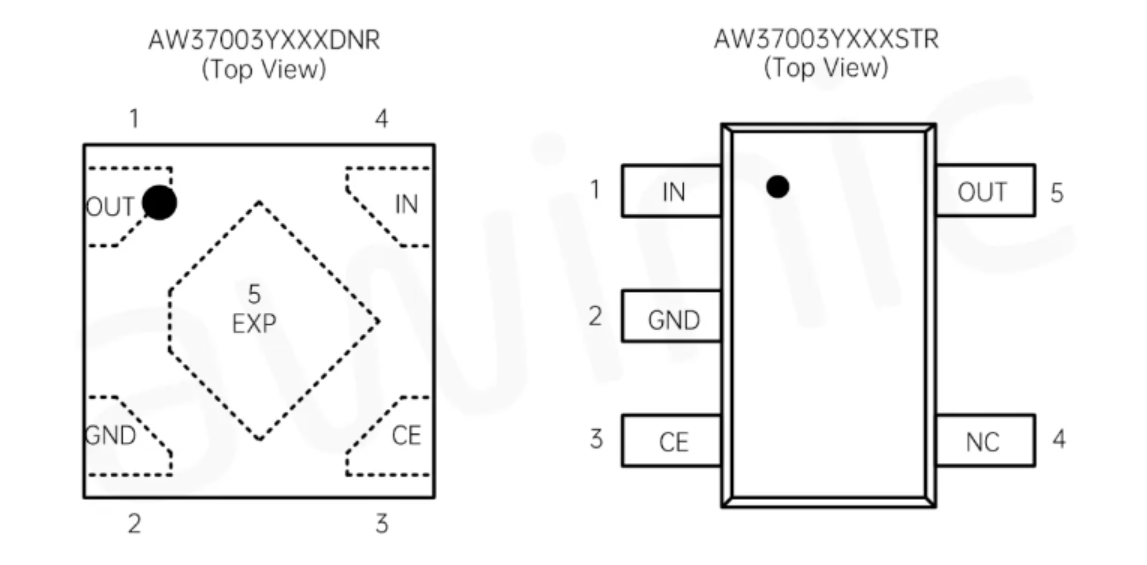

圖3 AW37003YXXX封裝信息

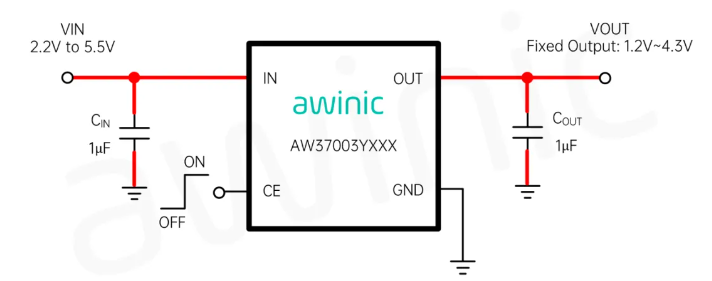

圖4 AW37003YXXX典型應用圖
產品優勢
1. 高電源抑制比
AW37003YXXX能夠極大程度地抑制來自輸入電源的噪聲與紋波，確保輸出電壓的極致純凈與穩定。在快速數據傳輸、高精度信號處理等場合，這一特性尤為關鍵。
攝像頭作為捕捉圖像的關鍵設備，對于電源的穩定性有著極高的要求。紋波，即電源線上的微小波動，如果得不到有效抑制，會直接影響攝像頭的成像質量。AW37003YXXX采用的P-MOSFET LDO架構，通過多級級聯電源的設計，顯著增強了紋波的抑制效果，而高帶寬特性，更是讓AW37003YXXX在應對各種頻率的干擾時表現出色。無論是高頻還是低頻的干擾信號，它都能進行有效處理，確保電源的穩定性不受影響。

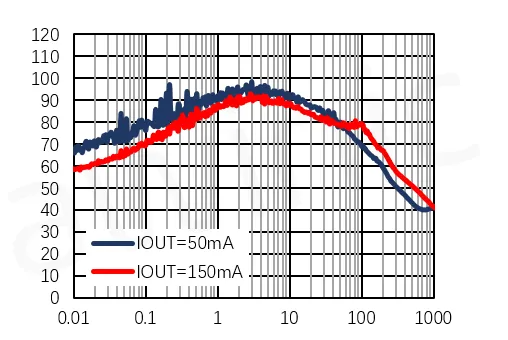

圖5 AW37003YXXX的PSRR曲線
2. 低噪聲
攝像頭模塊對電源噪聲極為敏感，任何微小的干擾都可能影響圖像的質量，當噪聲較大時，暗環境拍攝會出現明顯的條紋，成像效果較差。AW37003YXXX系列采用新的設計架構，實現了更低噪聲，為相機內部的圖像處理電路提供了純凈的供電環境。這使得相機在捕捉瞬間、記錄美好時，能夠呈現出更加細膩、清晰的畫質，讓每一張照片都充滿生命力。
表1 噪聲參數對比
3. 瞬態響應
AW37003YXXX具有快速瞬態響應性能，無論是在輸入電壓出現跳變或者負載電流發生突變時，LDO能夠迅速調整其輸出電壓，以維持穩定的電源輸出。這種優異的瞬態響應特性使得AW37003YXXX更加適用于需要高穩定性和可靠性的電源管理應用中。

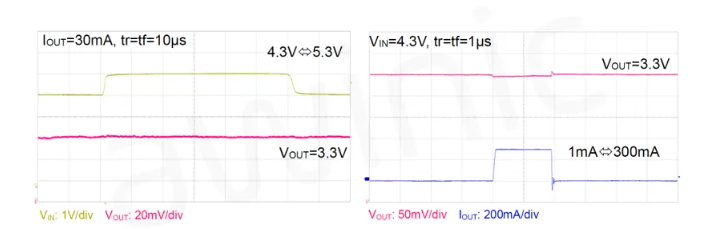

圖6 輸入瞬態響應 圖7 負載瞬態響應
應用場景
應用場景
手機 數碼相機 平板
攝像頭模塊 報警器控制面板 對講機
產品選型表
- Low VIN LDO -

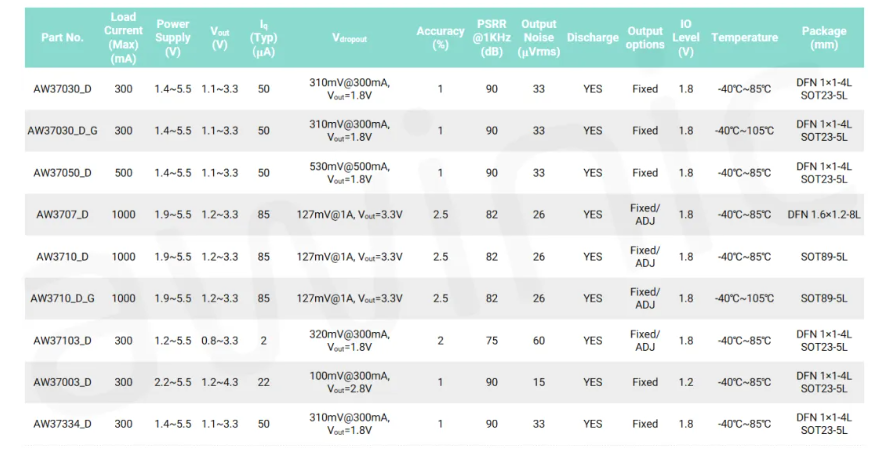

表2 Low VIN LDO產品選型表
- Medium VIN LDO -

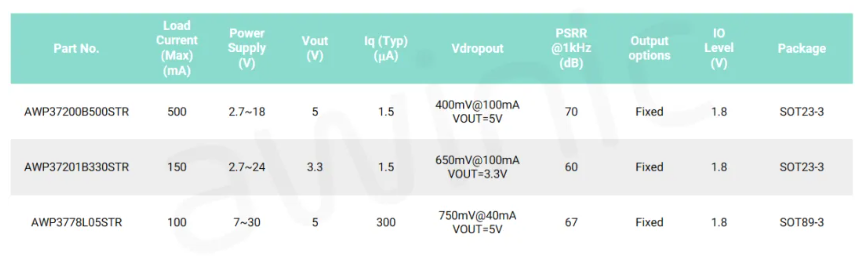

表3 Medium VIN LDO產品選型表
- LDO PMICs -

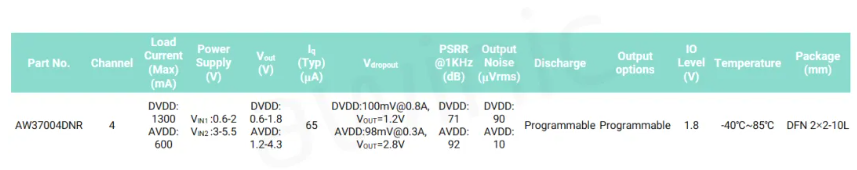

表4 LDO PMICs產品選型表
