麥歌恩磁編碼器小課堂：AMR傳感器的原理
時間：2022-11-08 發布人：京柏微 點擊量：

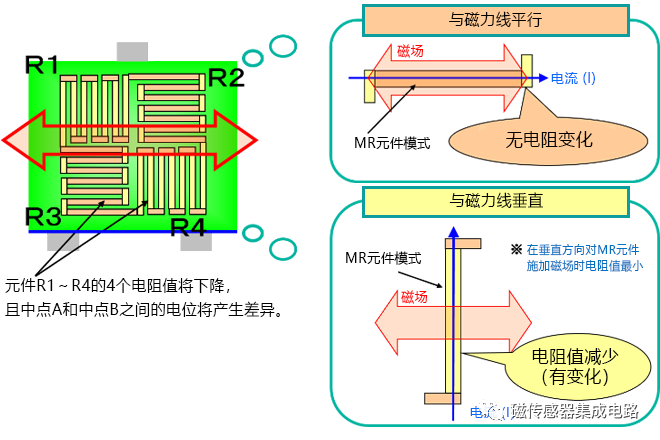

AMR磁阻元件
磁阻元件的電阻在與電流方向垂直的磁場中會發生變化。AMR傳感器通過如圖所示的模式配置后，即可組合電阻會發生變化的元件（R1、R4）與電阻無變化的元件（R2、R3）。
AMR傳感器的動作
施加磁場后，磁阻元件R1、R4的電阻值將下降，且中點A和中點B之間的電位將產生差異。
當電位差超過規定的設置值（閾值）時，將切換傳感器的ON/OFF輸出。

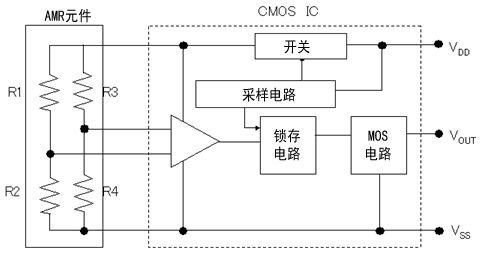

傳感器內直方圖
磁塊為單個IC封裝，用于將AMR元件及其輸出信號轉換為數字信號。
3端子結構包括輸入端子（VCC）、GND端子（GND）、輸出端子（OUT），采用了搭載抑制消耗電流的采樣電路結構。
防震動
震動是指切換繼電器或開關觸點時，由于細微且極快的機械震動導致電力信號反復中斷的現象，是造成電子電路故障的原因之一。

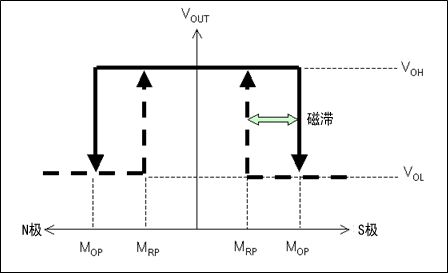

為防止震動的產生，已使工作磁場具有磁滯。
若磁鐵靠近傳感器且磁場超過MOP時，OUT即由H變?yōu)長。
若磁鐵遠離傳感器且磁場低于MRP時，OUT即由L變?yōu)镠。
麥歌恩磁編碼芯片MT6835實現了±0.5°以內的角度檢測精度并將整個系統的延時減小到了2微妙以內，可以支持最高25000轉/分鐘的轉速。增量式ABZ輸出最高分辨率可到4096線，在工業伺服應用領域可替代傳統的2500線光電編碼器，可以為客戶大大節約成本并顯著提高使用的可靠性。 推薦應用：閉環步進電機控制，工業伺服電機控制等高性能要求領域 。
