特瑞仕TOREX代理商京柏微代理400nA PWM/PFM 超低消耗電流升壓型DC/DC轉換器XC9145系列。
XC9145系列的超低消耗電流電路將電流消耗降低至400nA，同時采用PWM/PFM控制方式使得產品在輕負載下顯著提高效率，特別是輸出電流為數μA時，與傳統DC/DC轉換器相比，效率得到大幅提高（圖1）。VIN=2.4V、VOUT=3.3V、IOUT=10μA時的效率達到 89.9%，兼容低功耗的MCU和SoC。 無需復雜控制，也可以顯著降低恒定升壓工作有較大的系統待機時間的 IoT和便攜式設備的功耗，貢獻于延長電池使用時間。

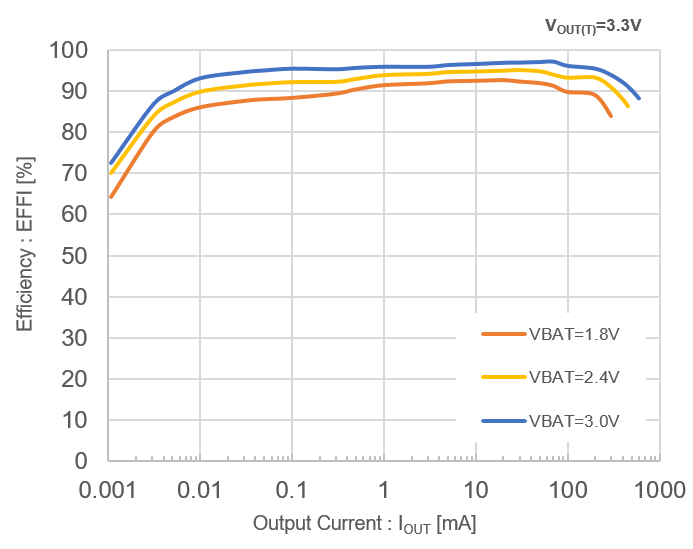

圖1. XC9145 效率圖
采用超小型封裝 WLP-6-05 (1.08 x 1.28 x 0.4 mm)（圖2），即使在外部安裝小型線圈和陶瓷電容，也可實現 5.4 x 6.7 mm 的超小實裝面積（圖3）。高待機效率可減小電池的尺寸和容量，有助于整個設備的小型化。

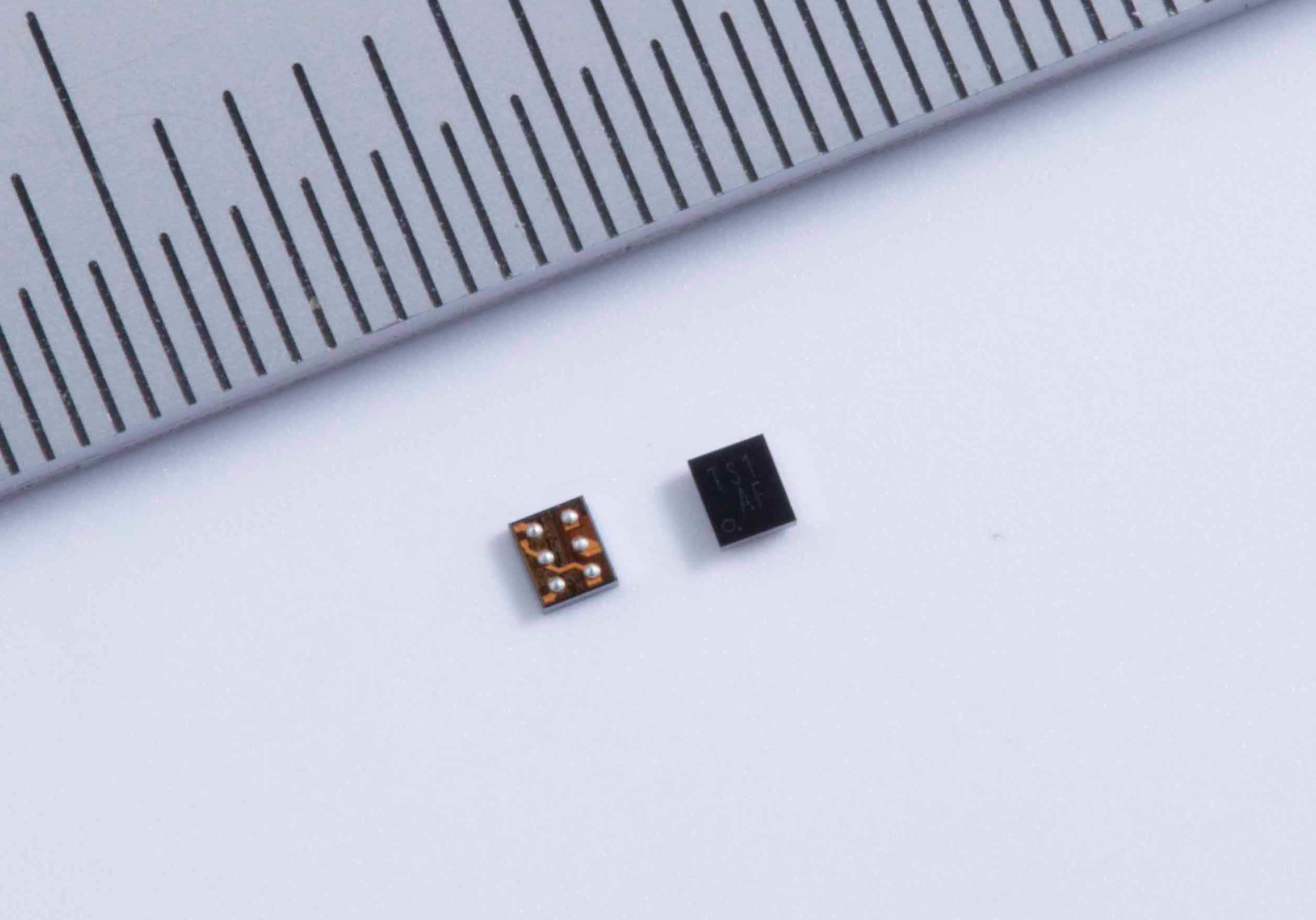

圖2. 封裝 WLP-6-05 (1.28 x 1.08 x h0.4mm)
此外，XC9145系列的工作環境溫度可達+105°C，適用于要求電池壽命長的物聯網/移動/可穿戴設備，也適用于要求小型及輕負載高效率要求工業設備
圖3. XC9145實裝電路板
特瑞仕TOREX代理商XC9145系列是同步升壓DC/DC轉換器，內置一個200mΩN溝道驅動FET和一個270mΩ同步P溝道開關FET。400nA的超低電流消耗和PWM/PFM自動開關控制極大地提高了系統的效率輸出電流小于等于10μA，這在過去很難實現。（89.9%@VIN=2.4V，VOUT=3.3V，IOUT=10μA），XC9145系列可以顯著降低電池供電設備的功耗，而電池供電設備消耗了大量的電力，當系統處于待機模式時。它有助于延長電池壽命，縮小電池尺寸。
■FEATURES：
Input Voltage Range : 0.65V ~ 5.5V
(Operation Start Voltage 1.6V)
Fixed Output Voltage : 3.0V ~ 5.5V (0.1V increments)
Output Current : 430mA @VOUT=5.0V, VBAT=3.3V
300mA @VOUT=3.3V, VBAT =1.8V
Oscillation Frequency : 1.2MHz
Quiescent Current : 400nA
Efficiency : 89.9% @VIN=2.4V, VOUT=3.3V, IOUT=10μA
93.2% @VIN=2.4V, VOUT=3.3V, IOUT=100mA
Control Mode : Auto PWM/PFM
Load transient response : 300mV
@VOUT=3.3V, VBAT=1.8V, IOUT=1mA→200mA
Protection function : Current Limit
Functions : Soft start
Load Disconnection
Operating Ambient Temperature : -40℃ ~ 105℃

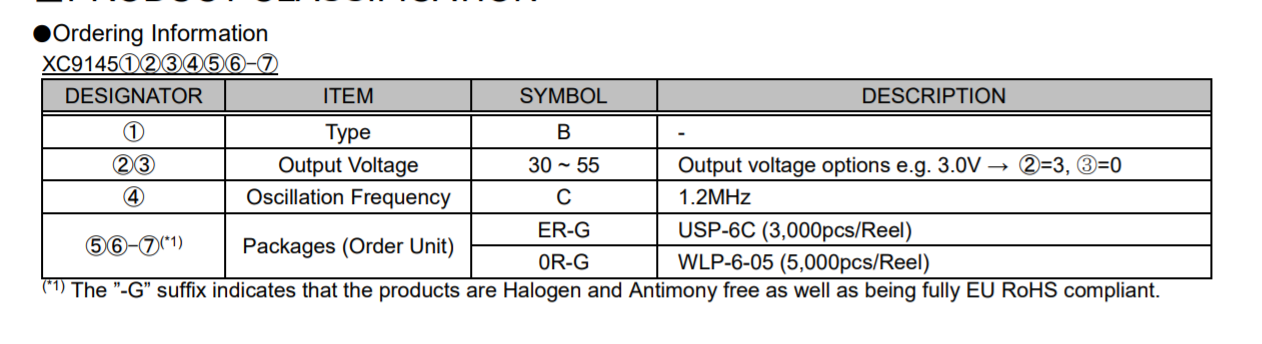

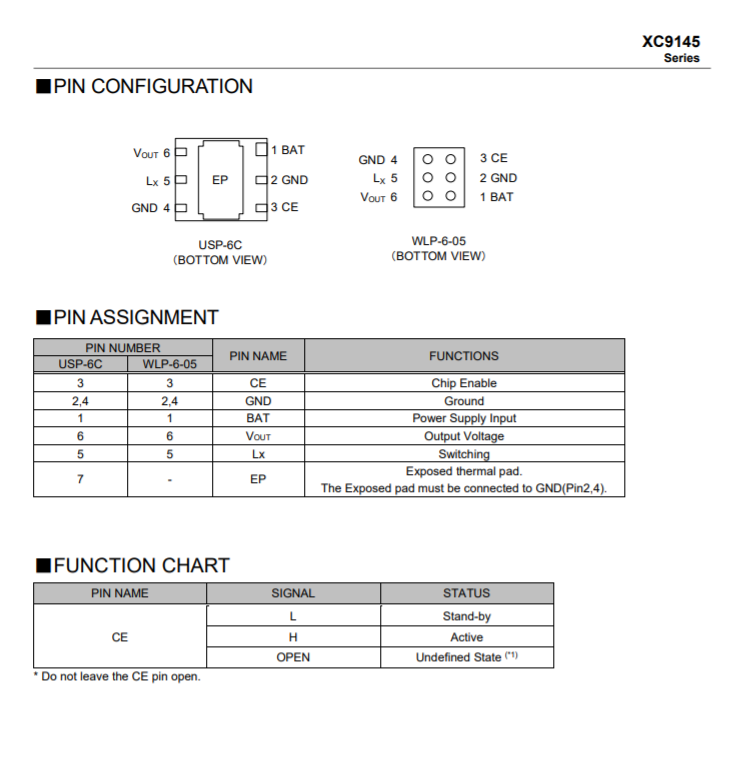

Package : USP-6C (1.8x2.0x0.6mm)
WLP-6-05 (1.08x1.28x0.4mm)
Environmentally Friendly : EU RoHS Compliant, Pb Free
