維安wayon|新能源汽車車載充電機OBC應用方案

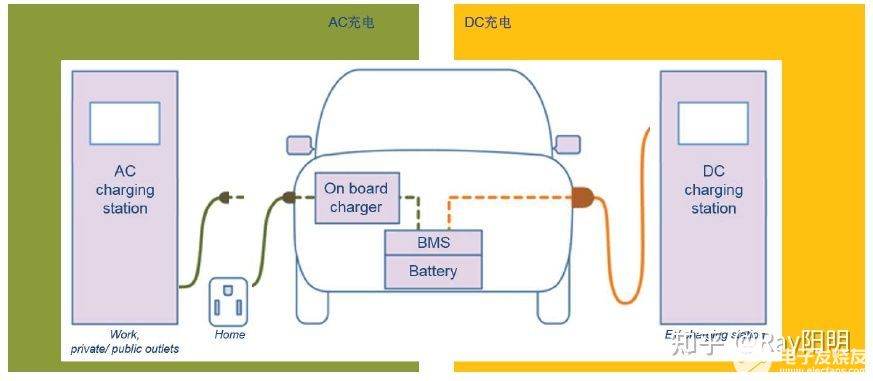

車載OBC充電機主要功能是：電網電壓經由地面交流充電樁、交流充電口，連接至車載充電機，給車載動力電池進行慢速充電。
電動汽車的車載OBC主要由功率電路（PFC+LLC/移相全橋）和控制電路組成，車載OBC充電機可分為單相車載OBC和雙向車載OBC。單向車載OBC充電機只能給動力電池充電，雙向車載OBC可以把動力電池的直流電逆變成為家用220V交流電，供其他外接電器使用。

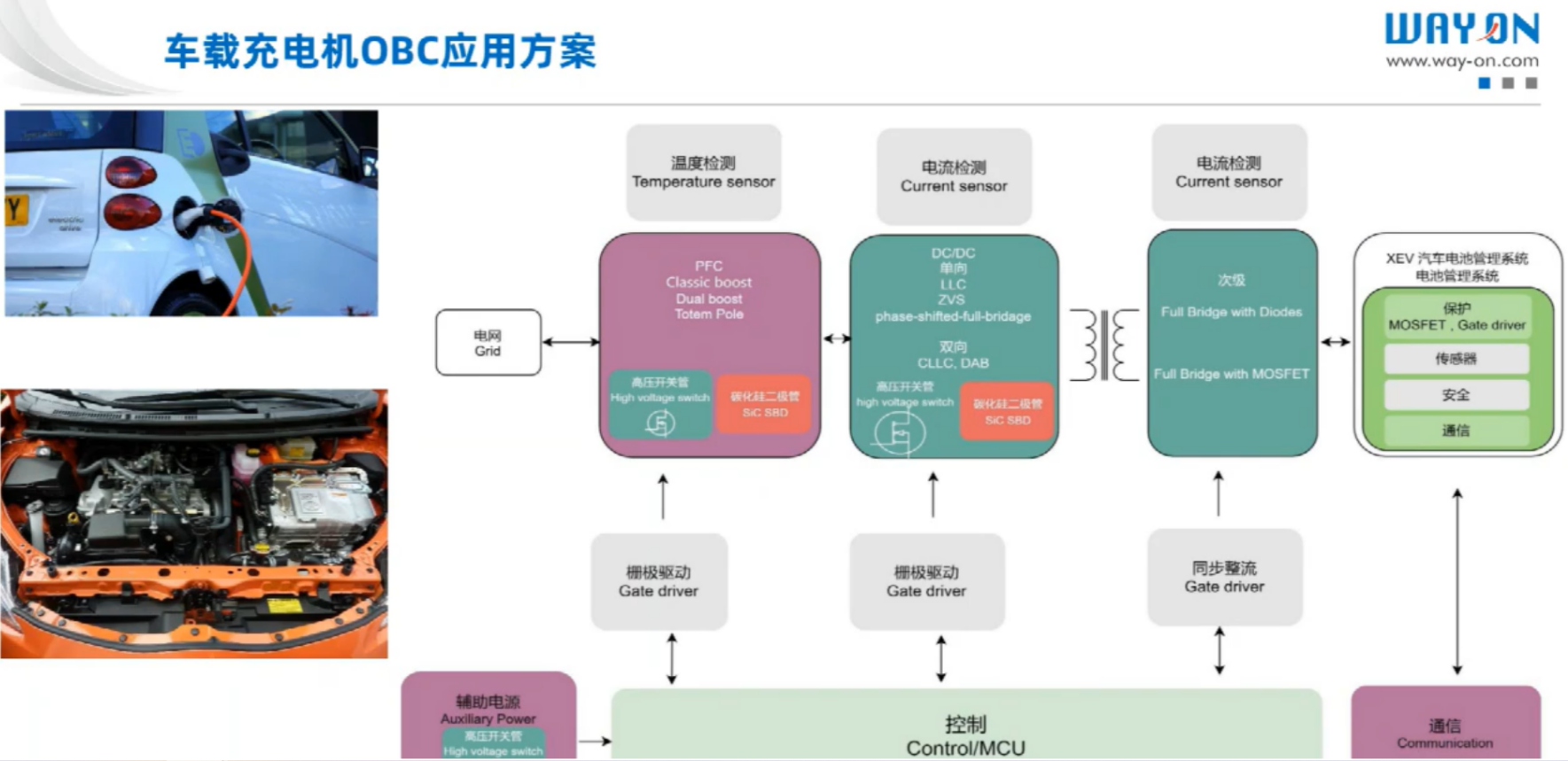

維安WAYON車載充電機OBC應用方案：
維安Wayon充電樁模塊，電池化成，電池檢測車載充電機OBC應用方案：
維安WAYON DC-DC MOS管主要用到650V TO-247封裝，型號有：WMJ90N65SR/WMJ90N65C4/WMJ80N60F2/WMJ53N60F2/MWJ60N60EM/WMJ36N60F2
維安Wayon Super Junction MOSFET 650V
1.Part No.：WMJ90N65SR
2.Description：N-Channel SJ-MOS SR
3.Package：TO-247
4.VDS (V)：650
5.RDS(on) (Ω) @VGS=10V(max.)：0.03
6.ID (A) @TA=25℃：90
7.PD (W) @TA=25℃：430
8.VGS (V)：30
9.VGS(th) (V) (Typ.)：3.5
維安Wayon Super Junction MOSFET 650V

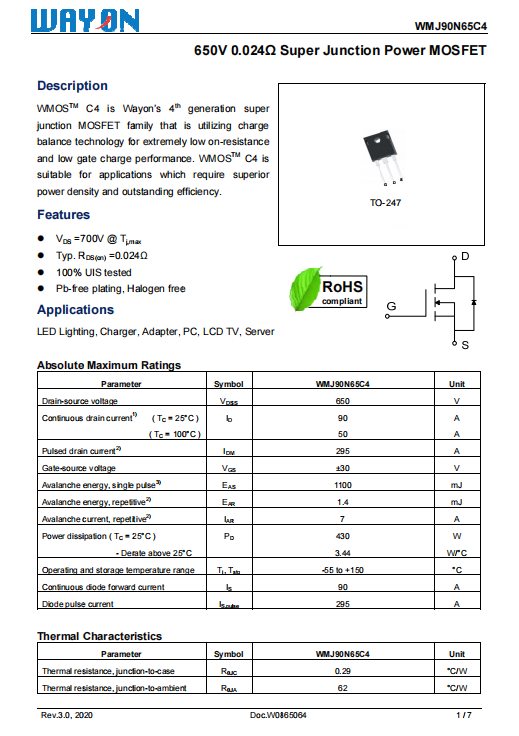

1.Part No.：WMJ90N65C4
2.Description：N-Channel SJ-MOS C4
3.Package：TO-247
4.VDS (V)：650
5.RDS(on) (Ω) @VGS=10V(max.)：0.029
6.ID (A) @TA=25℃：90
7.PD (W) @TA=25℃：430
8.VGS (V)：30
9.VGS(th) (V) (Typ.)：3
維安Wayon Super Junction MOSFET 600V

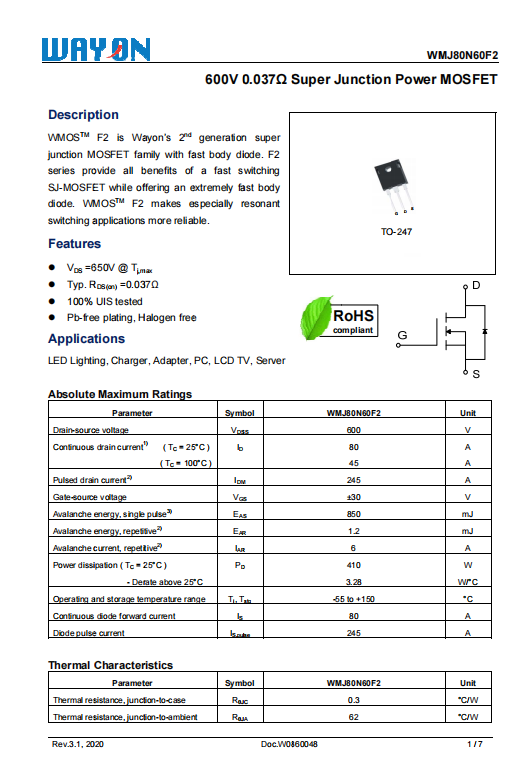

1.Part No.：WMJ80N60F2
2.Description：N-Channel SJ-MOS F2
3.Package：TO-247
4.VDS (V)：600
5.RDS(on) (Ω) @VGS=10V(max.)：0.044
6.ID (A) @TA=25℃：80
7.PD (W) @TA=25℃：410
8.VGS (V)：30
9.VGS(th) (V) (Typ.)：3
Wayon Super Junction MOSFET 600V
1.Part No.：WMJ36N60F2
2.Description：N-Channel SJ-MOS F2
3.Package：TO-247
4.VDS (V)：600
5.RDS(on) (Ω) @VGS=10V(max.)：0.102
6.ID (A) @TA=25℃：36
7.PD (W) @TA=25℃：277
8.VGS (V)：30
9.VGS(th) (V) (Typ.)：3
