麥歌恩小課堂|SPI、UART、I2C通信的區別與應用！
電子設備之間的通信就像人類之間的交流，雙方都需要說相同的語言。在電子產品中，這些語言稱為通信協議。
串行 VS 并行

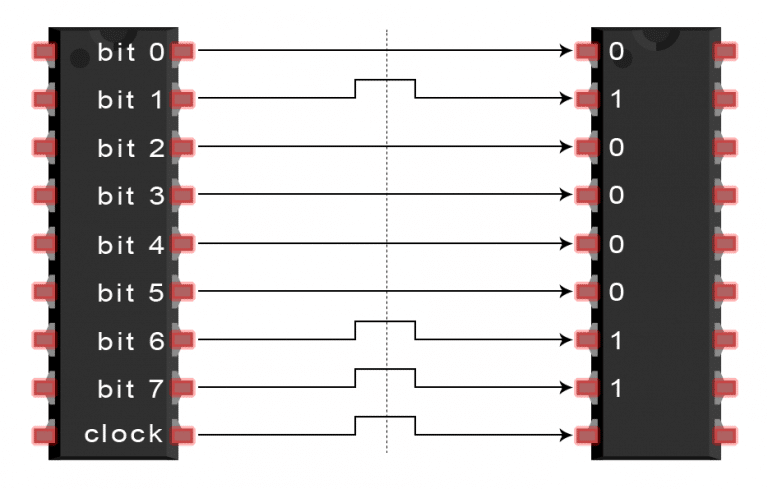

電子設備通過發送數據位從而實現相互交談。位是二進制的，只能是1或0。通過電壓的快速變化，位從一個設備傳輸?shù)搅硪粋€(gè)設備。在以5V工作的系統中，“0”通過0V的短脈沖進行通信，而“1”通過5V的短脈沖進行通信。 數據位可以通過并行或串行的形式進行傳輸。 在并行通信中，數據位在導線上同時傳輸。下圖顯示了二進制（01000011）中字母“C”的并行傳輸：

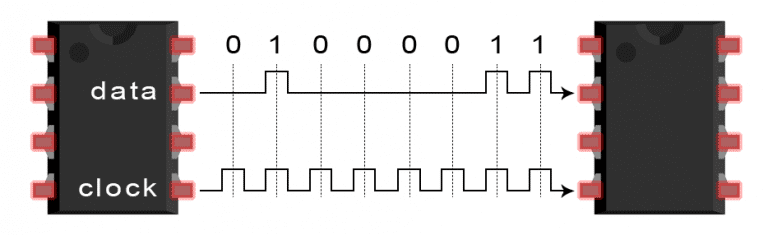

在串行通信中，位通過單根線一一發送。下圖顯示了二進制（01000011）中字母“C”的串行傳輸：
SPI通信
SPI是一種常見的設備通用通信協議。它有一個獨特優勢就是可以無中斷傳輸數據，可以連續地發送或接收任意數量的位。而在I2C和UART中，數據以數據包的形式發送，有著限定位數。 在SPI設備中，設備分為主機與從機系統。主機是控制設備（通常是微控制器），而從機（通常是傳感器，顯示器或存儲芯片）從主機那獲取指令。 一套SPI通訊共包含四種信號線：MOSI (Master Output/Slave Input) – 信號線，主機輸出，從機輸入。MISO (Master Input/Slave Output) – 信號線，主機輸入，從機輸出。SCLK (Clock) – 時鐘信號。SS/CS (Slave Select/Chip Select) – 片選信號。

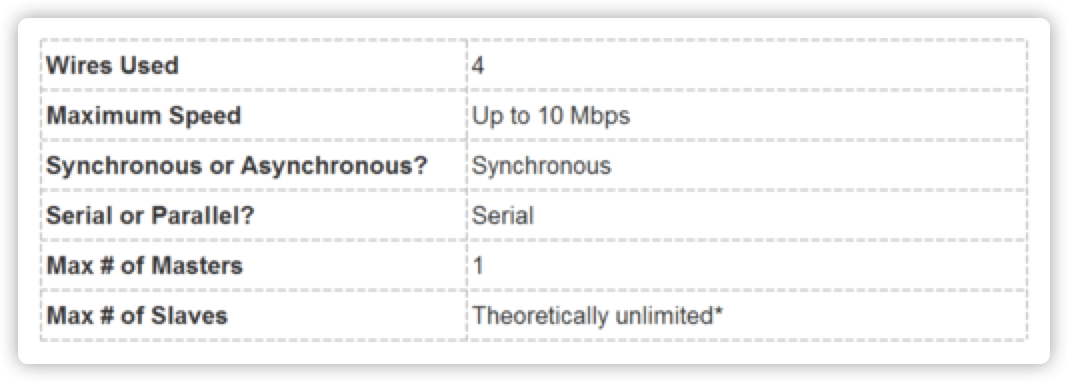

SPI協議特點
實際上，從機的數量受系統負載電容的限制，它會降低主機在電壓電平之間準確切換的能力。
工作原理
時鐘信號

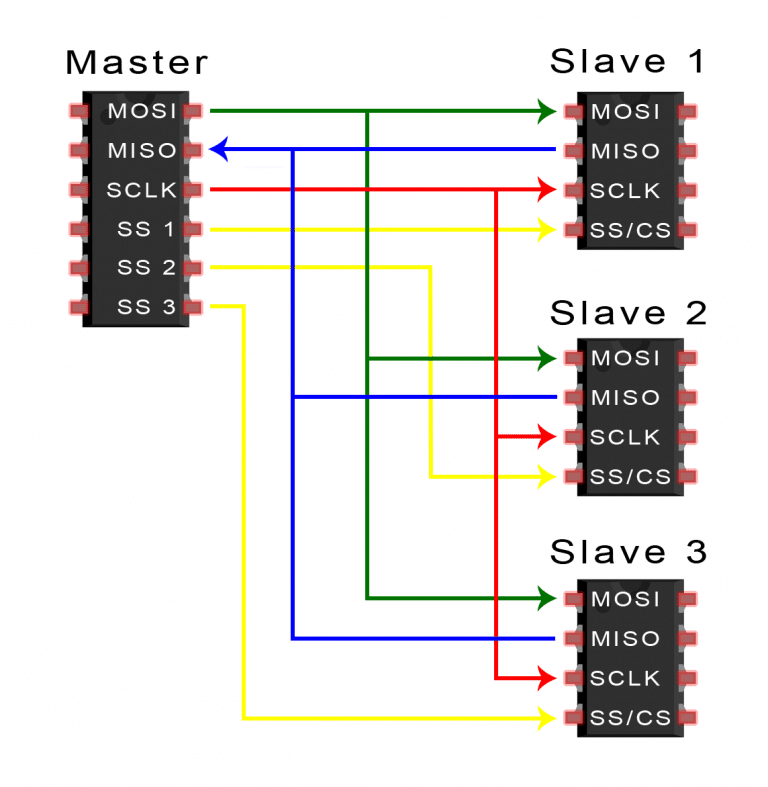

每個時鐘周期傳輸一位數據，因此數據傳輸?shù)乃俣热Q于時鐘信號的頻率。 時鐘信號由于是主機配置生成的，因此SPI通信始終由主機啟動。 設備共享時鐘信號的任何通信協議都稱為同步。SPI是一種同步通信協議，還有一些異步通信不使用時鐘信號。 例如在UART通信中，雙方都設置為預先配置的波特率，該波特率決定了數據傳輸?shù)乃俣群蜁r(shí)序。 片選信號 主機通過拉低從機的CS/SS來使能通信。 在空閑/非傳輸狀態下，片選線保持高電平。在主機上可以存在多個CS/SS引腳，允許主機與多個不同的從機進行通訊。

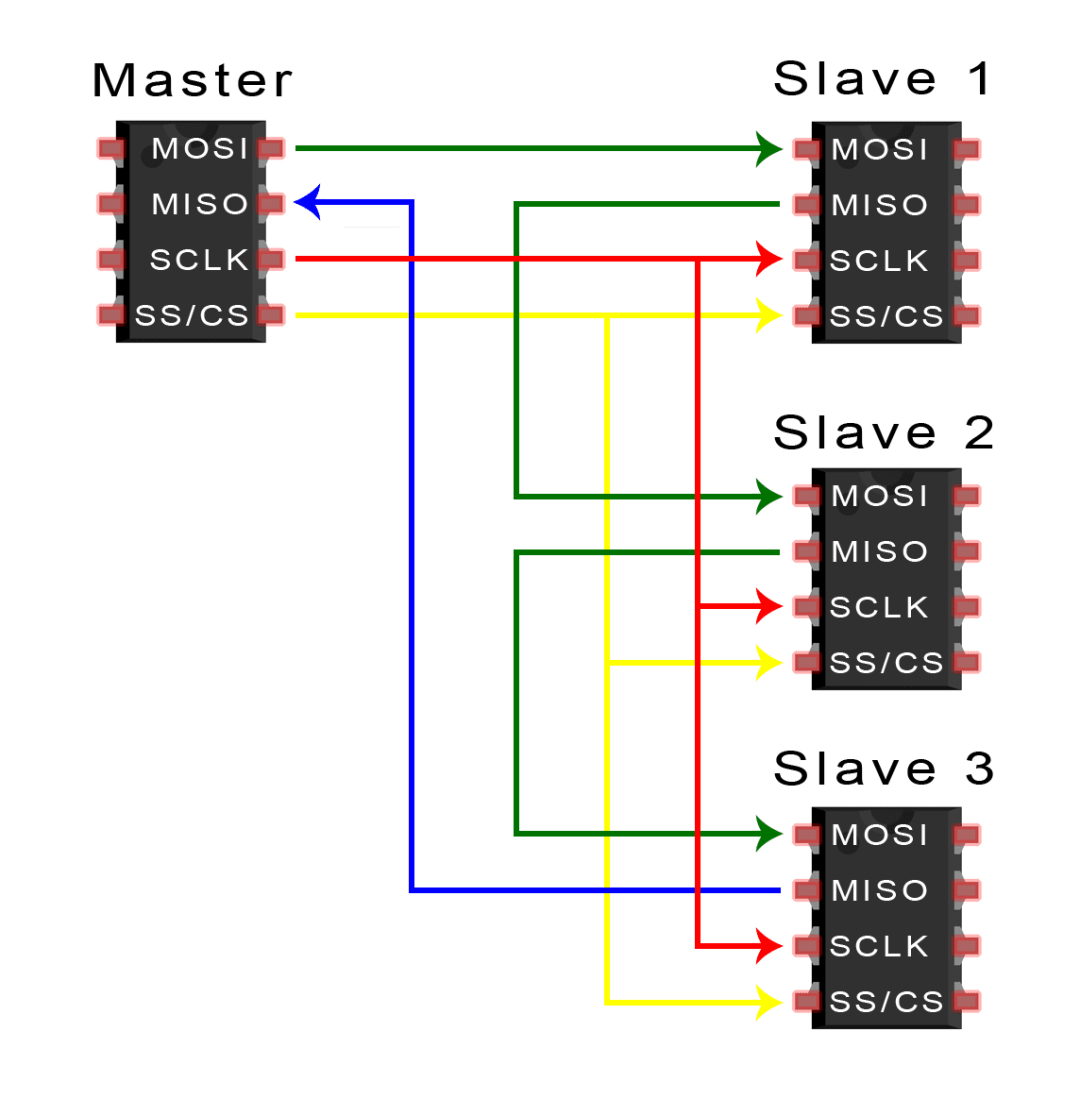

如果主機只有一個片選引腳可用，則可以通過以下方式連接這些從器件：
MOSI和MISO

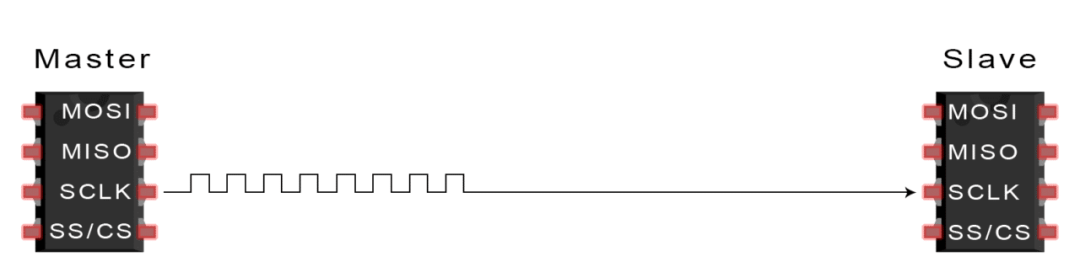

主機通過MOSI以串行方式將數據發送給從機，從機也可以通過MISO將數據發送給主機，兩者可以同時進行。所以理論上，SPI是一種全雙工的通訊協議。 傳輸步驟 1. 主機輸出時鐘信號

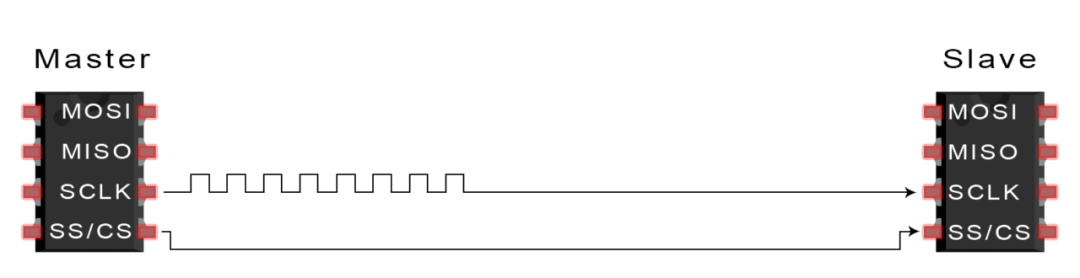

2. 主機拉低SS / CS引腳，激活從機

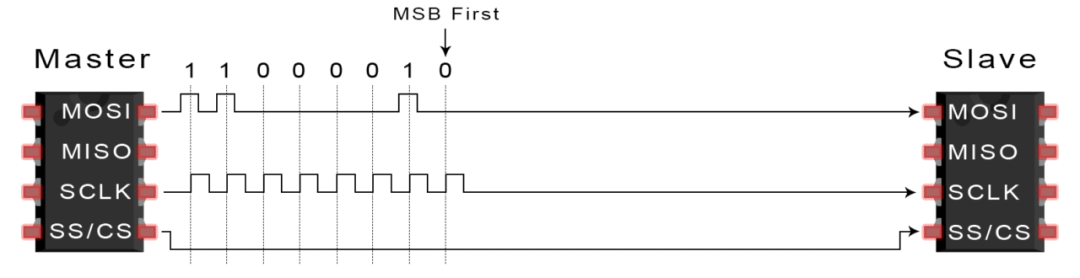

3. 主機通過MOSI將數據發送給從機

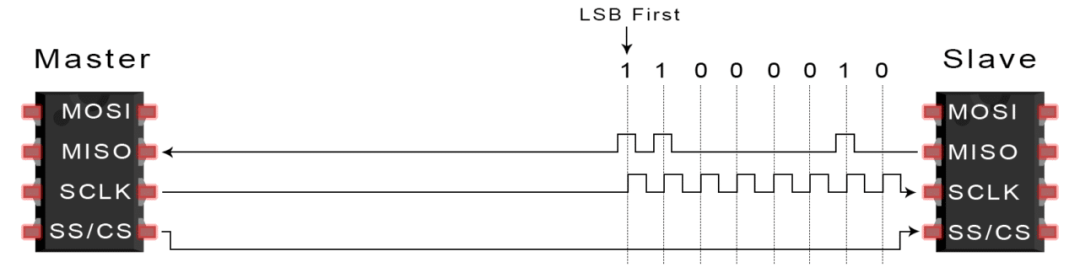

4. 如果需要響應，則從機通過MISO將數據返回給主機
使用SPI有一些優點和缺點，如果在不同的通信協議之間進行選擇，則應根據項目要求進行充分考量。
優劣
優點 SPI通訊無起始位和停止位，因此數據可以連續流傳輸而不會中斷；沒有像I2C這樣的復雜的從站尋址系統，數據傳輸速率比I2C更高（幾乎快兩倍）。獨立的MISO和MOSI線路，可以同時發送和接收數據。 缺點 SPI使用四根線（I2C和UART使用兩根線），沒有信號接收成功的確認（I2C擁有此功能），沒有任何形式的錯誤檢查（如UART中的奇偶校驗位等）。

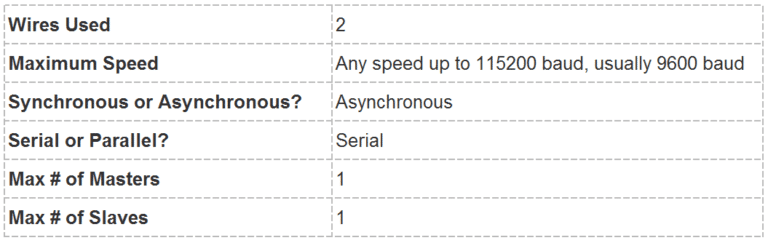

UART代表通用異步接收器/發送器也稱為串口通訊，它不像SPI和I2C這樣的通信協議，而是微控制器中的物理電路或獨立的IC。

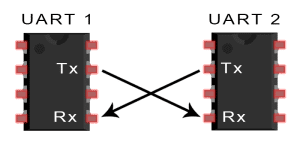

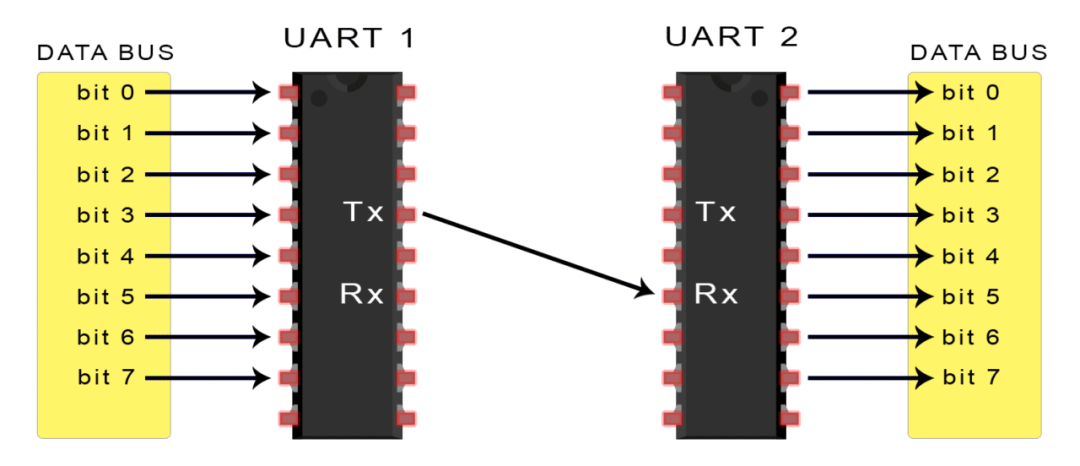

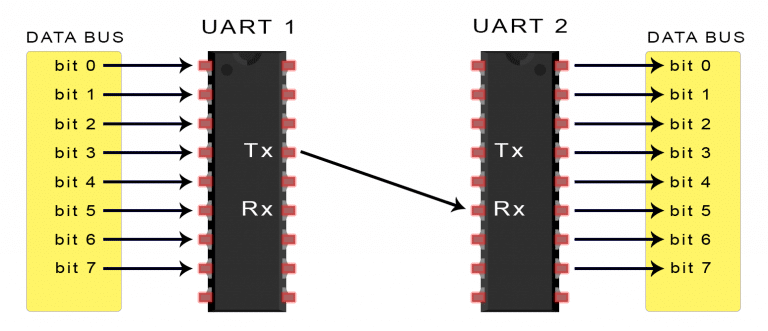

UART的主要目的是發送和接收串行數據，其最好的優點是它僅使用兩條線在設備之間傳輸數據。UART的原理很容易理解，但是如果您還沒有閱讀SPI 通訊協議，那可能是一個不錯的起點。
UART通信
工作原理
UART數據包含有1個起始位，5至9個數據位（取決于UART），一個可選的奇偶校驗位以及1個或2個停止位：
起始位：
UART數據傳輸線通常在不傳輸數據時保持在高電壓電平。開始傳輸時發送UART在一個時鐘周期內將傳輸線從高電平拉低到低電平，當接收UART檢測到高電壓到低電壓轉換時，它開始以波特率的頻率讀取數據幀中的位。 數據幀： 數據幀內包含正在傳輸?shù)膶?shí)際數據。如果使用奇偶校驗位，則可以是5位，最多8位。如果不使用奇偶校驗位，則數據幀的長度可以為9位。 校驗位： 奇偶校驗位是接收UART判斷傳輸期間是否有任何數據更改的方式。接收UART讀取數據幀后，它將對值為1的位數進行計數，并檢查總數是偶數還是奇數，是否與數據相匹配。
-
