開關電源的控制技術主要有三種：(1)脈沖寬度調制(PWM)；(2)脈沖頻率調制(PFM)；(3)脈沖寬度頻率調制(PWM-PFM)．

PWM：（pulse width modulation）脈沖寬度調制

脈寬調制PWM是開關型穩壓電源中的術語。這是按穩壓的控制方式分類的，除了PWM型，還有PFM型和PWM、PFM混合型。脈寬寬度調制式（PWM）開關型穩壓電路是在控制電路輸出頻率不變的情況下，通過電壓反饋調整其占空比，從而達到穩定輸出電壓的目的。

PFM：（Pulse frequency modulation) 脈沖頻率調制

一種脈沖調制技術，調制信號的頻率隨輸入信號幅值而變化，其占空比不變。由于調制信號通常為頻率變化的方波信號，因此，PFM也叫做方波FM

PWM是頻率的寬和窄的變化,PFM是頻率的有和無的變化, PWM是利用波脈沖寬度控制輸出,PFM是利用脈沖的有無控制輸出.

其中PWM是目前應用在開關電源中最為廣泛的一種控制方式，它的特點是噪音低、滿負載時效率高且能工作在連續導電模式。

與PWM相比，PFM的輸出電流小，但是因PFM控制的DC/DC變換器在達到設定電壓以上時就會停止動作，所以消耗的電流就會變得很小。因此，消耗電流的減少可改進低負荷時的效率。PWM在低負荷時雖然效率較遜色，但是因其紋波電壓小，且開關頻率固定，所以噪聲濾波器設計比較容易，消除噪聲也較簡單。

若需同時具備PFM與PWM的優點的話，可選擇PWM/PFM切換控制式DC/DC變換器。此功能是在重負荷時由PWM控制，低負荷時自動切換到PFM控制，即在一款產品中同時具備PWM的優點與PFM的優點。在備有待機模式的系統中，采用PFM/PWM切換控制的產品能得到較高效率。

PWM：pulse width modulation，是脈沖寬度調制，特點是開關的頻率固定或者說開關周期固定，占空比變化。
PFM：Pulse frequency modulation，是脈沖頻率調制，特點是開關頻率是變化的，或者說開關周期是變化的。

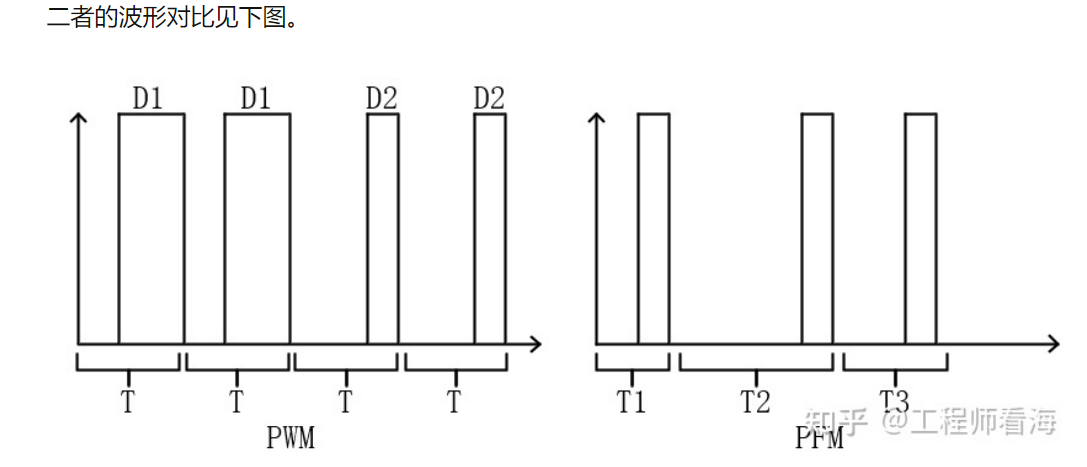

為什么用PFM模式呢？

這是因?yàn)樨?fù)載根據不同的工作狀態有不同的電流消耗，而且電流差異很大，小電流可能只有幾個mA，大電流有幾百mA甚至幾A，而開關電源由于固定的開關頻率而使得在低負載電流時效率并不高，為了提高電源的效率，降低電源自身在低電流時的開關損耗，就提出了PFM工作模式。

根據上圖和歷史文章《DCDC BUCK電路原理詳細分析》

可以知道，PWM模式時BUCK的管子一直處于開關狀態，電感不斷地充電、放電，而PFM模式時管子只偶爾開關下，俗稱間歇性開關，偶爾給電感充放電一次。

由于PWM模式BUCK的控制管子是連續開關，而PFM模式的管子是間歇性開關，這就導致了二者有個最顯著的差異，即：PFM模式的紋波要大于PWM。

怎么判斷電源工作在PFM還是PWM模式呢？

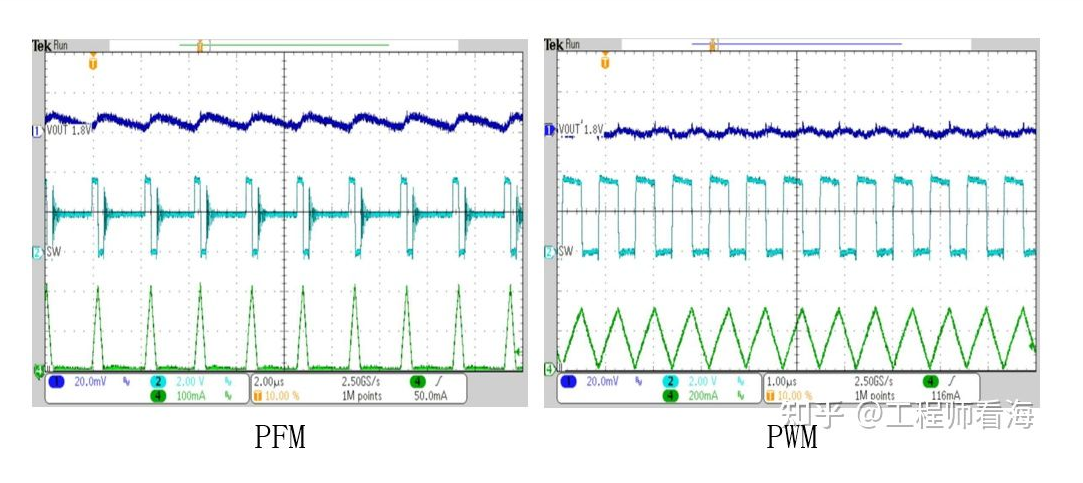

下圖是某電源的PFM和PWM波形測試結果，第一行是輸出電壓紋波，可以看到PFM模式的紋波要大于PWM模式，第二行是電源開關節點SW位置的電壓波形，可以看到PFM模式時開關導通下就停了，而PWM模式的SW節點是一直處于開關狀態，這個可以作為區分PFM和PWM的標志。

第三行是電感的充放電電流波形，可以看到PFM模式下，電感間歇性的充放電波形，而PWM模式的電感是連續的充放電，這也可以作為區分PFM和PWM模式的標志。

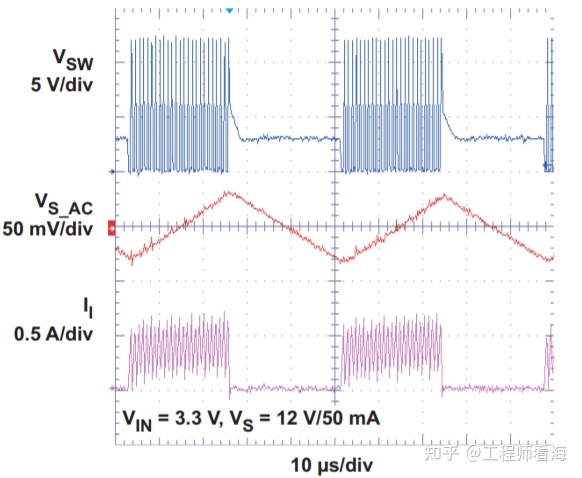

上面波形中PFM模式是間歇性的開關一次，有的情況是間歇性開關多次，比如下圖，第一行是開關節點的波形，就是間歇性的產生開關脈沖序列，從第三行可以看到電感，在開關時電感反復充放電，開關停止則充放電也就停止了。
