IGBT裸片是硅基的絕緣柵雙極晶體管芯片。裸片和晶圓級別的芯片可幫助模塊制造商提高產品集成度和功率密度，并有效節約電路板空間。另外，維安Wayon還提供完善的獨立塑封IGBT系列：IGBT單管。該系列芯片包括單片IGBT，以及和續流二極管集成封裝的產品，廣泛應用于通用逆變器、太陽能逆變器、不間斷電源（UPS）、感應加熱設備、大型家電、焊接以及開關電源（SMPS）等領域。單管IGBT電流密度高且功耗低，能夠提高能效、降低散熱需求，從而有效降低整體系統成本。
功率模塊是比分立式IGBT規模稍大的產品類型，用于構造電力電子設備的基本單元。這類模塊通常由IGBT和二極管組成，可有多種拓撲結構。而即用型組件模塊則專用于滿足大功率應用的需求。這些組件常被稱作系統，根據具體應用領域采用IGBT功率模塊或單管進行構造。從具有整流器、制動斬波器和逆變器的一體化功率集成模塊，到最大功率的組件，維安Wayo產品高度可靠，性能、效率和使用壽命均很出色，有利于通用驅動器、伺服單元和可再生能源應用（如太陽能逆變器和風力發電應用）的設計。
igbt是一種新型的半導體器件，自從問世以來在自動控制領域，諸如各類變頻器、自動化設備、航天科技領域、電動汽車、高鐵、煤礦電力、逆變器、電焊機、電影放映機以及大型醫療設備等都使用這個器件。在家電行業從高檔自動電飯煲、電磁爐、變頻空調機、調溫養生壺、高檔調溫電磁鍋等等都離不開igbt這個半導體器件。
把交流電變成直流電，這個過程稱為:整流。整流技術早在八十年代已經基本成熟。把直流電變成交流電，這一過程稱為:逆變。

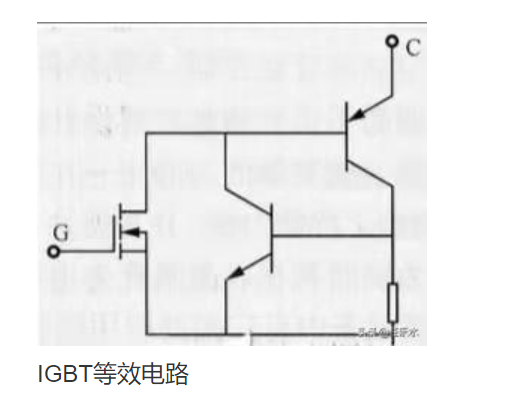

實質上igbt可以理解為是一個復合三極管，前端是一個場效應絕緣柵三極管即mos管，在mos后端接入一個PNP半導體管。MOS三極管具有輸入阻抗大，PNP管具有輸出電阻、飽和壓降小的特點，這兩個特點對半導體器件來講至關重要，組合后的等效電路如下圖所示。
在jpdgd的控制柵極G上施加一個很微弱的電位，就可以控制其導通和關閉。末端是由一個pnp型三極管，該管具有飽和壓降小，即自身電阻小，產生的熱量也很少。由于這個復合三極管的特殊優勢，解決了先前半導體器件不能解決的 問題，所以一問世便得到了廣泛的關注，迅速在各個自動化領域得到應用，人們把這個復合三極管命名為:igbt。
也有人把igbt稱為模塊，這個模塊在工業自動化領域，醫學領域、變頻技術領域、逆變技術領域都得到廣泛地使用。在家用電器領域更是無處不在。家用電磁爐的末端輸出是這個模塊，養生壺的輸出端，自動電飯煲的輸出端也是使用這個模塊等等。
可以說，igbt半導體器件的誕生，是半導體器件領域的的一次革命！

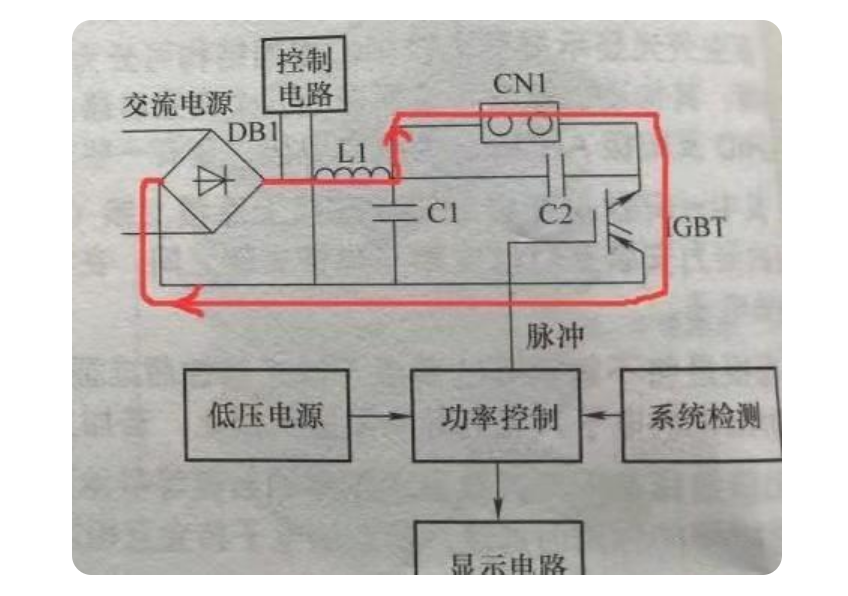

上面這張圖是igbt的典型應用電路，是屬于核心技術的電路。無論是高科技領域，自動化領域，乃至家用電器應用電路，都是在這張基本技術電路圖上派生出來的。
其技術原理是：輸入220伏交流電，經過整流濾波得到310伏的直流電壓，也同時得到5v、12V的直流電壓，兩種直流低電壓分別送給相應的半導體芯片，一組芯片產生矩形脈沖方波，一組芯片產生系統檢測用的用來控制方波產生的頻率和矩形脈沖的占空比。兩組芯片完成了對直流電變成交流電的逆變，將這一交流信號送到igbt的控制柵極G,在輸出極就可以得到一個高壓大電流的交流輸出。具有一定功率的交流輸出是一個大功率的電流逆變，根據實際需要，可以將這組逆變交流功率輸出進行二次整流，這樣就可以得到一個可以隨意調節的直流電壓，用來控制各種設備。
深圳市京柏微科技有限公司是維安WAYON代理商,代理的產品有維安電源管理 IC,維安LDO,維安PPTC，維安保險絲，維安ESD，維安IGBT，維安二三極管，維安TVS，維安MOS，維安充電IC，維安負載開關等產品。
維安IGBT模塊型號表:
電壓1200V，電流從100A-600A
100A:WGM100PC120T1
150A:WGM150FC120T1
200A:WGM200HC120T1
300A:WGM300HC120T1

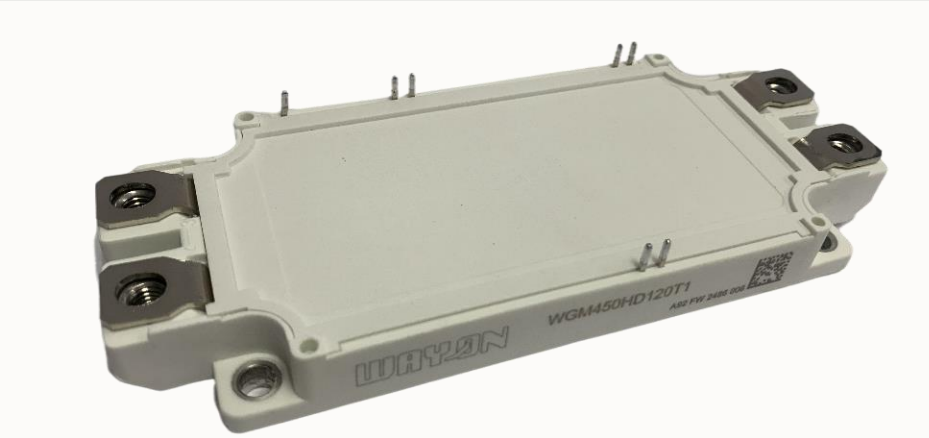

450A:WGM450HD120T1
600A:WGM600HD120T1
