拆解報告：DIGIFORCE 65W 1A1C氮化鎵充電器-維安WAYON同步整流管WMB072N12LG2

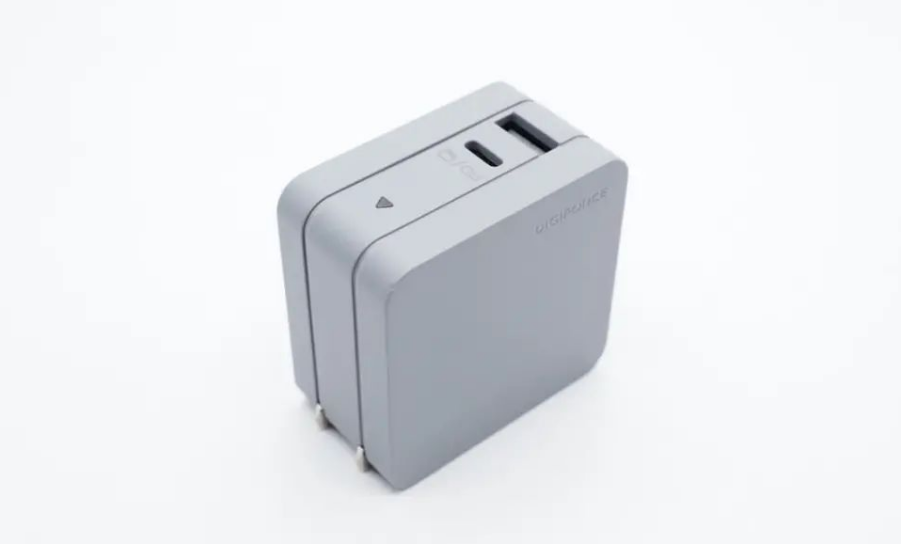

一、DIGIFORCE 65W氮化鎵充電器外觀

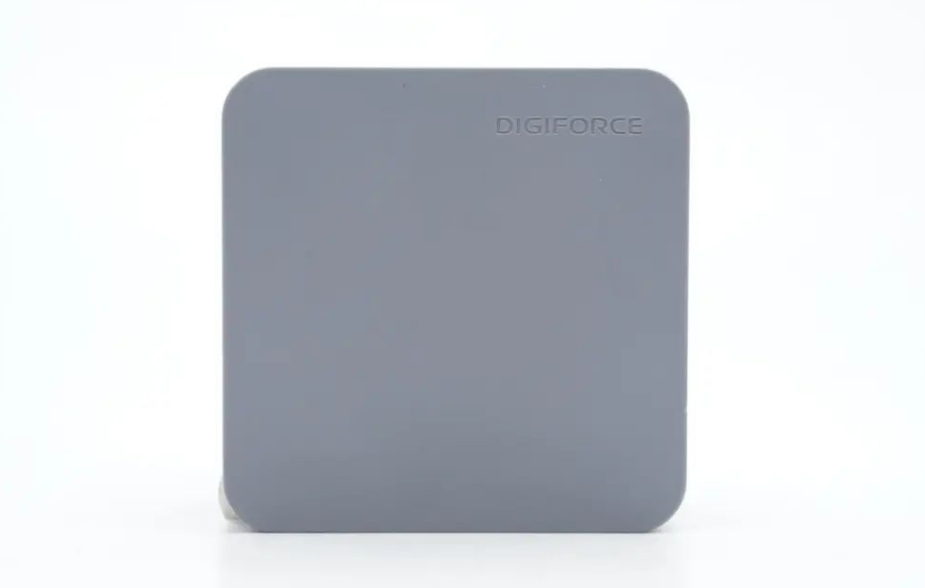

DIGIFORCE 65W氮化鎵充電器采用方塊造型設計，整體為灰色基調，外殼表面磨砂處理。
機身正面右上角凹印有DIGIFORCE品牌。
側身印有充電器參數
型號：D0035
輸入：100-240V~50/60Hz 1.5A
輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A、20V2.25A、5V2.4A
USB-C單口輸出：65W Max
C+A輸出：45W+12W
充電器已經通過了PSE、FCC、RoHS、ETL認證，以及VI能效認證。
充電器配備可折疊美規插腳。
輸出端配有1A1C接口以及三角形的指示燈。

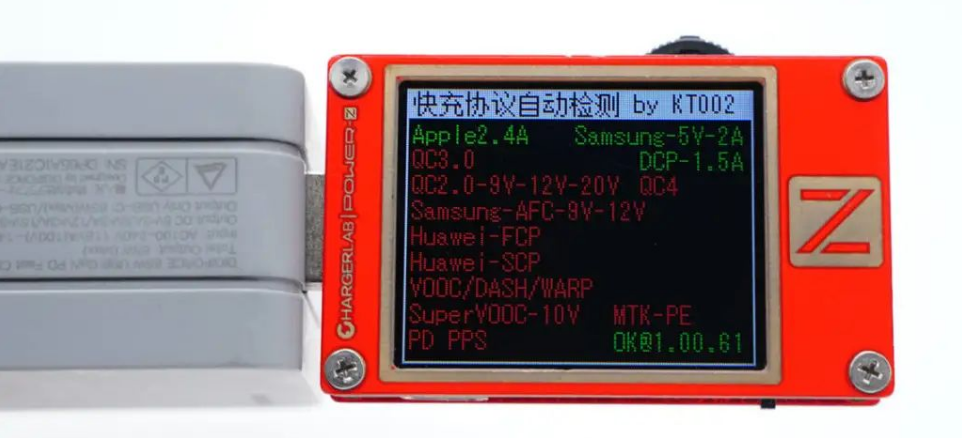

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。
PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及5-21V3A一組PPS電壓檔位。
測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議。
二、DIGIFORCE 65W氮化鎵充電器拆解

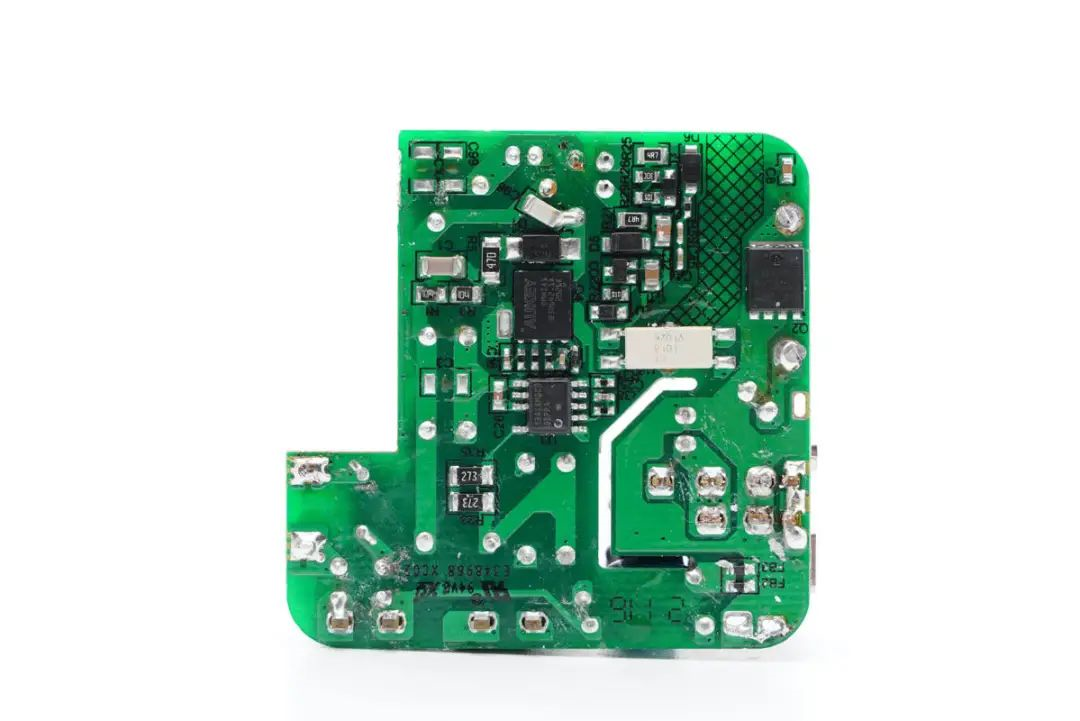

板子背面一覽，設有PWM控制器、初級開關MOS管、同步整流管，外圍電路看上去十分簡潔。
通過觀察發現，這款充電器采用高頻QR開關電源架構，協議芯片控制C口輸出，A口進行二次降壓以5V恒壓輸出。下面我們從輸入端開始了解各器件的信息。
輸入端一覽，主板上設有延時保險絲、共模電感、濾波電感以及濾波電容等器件。

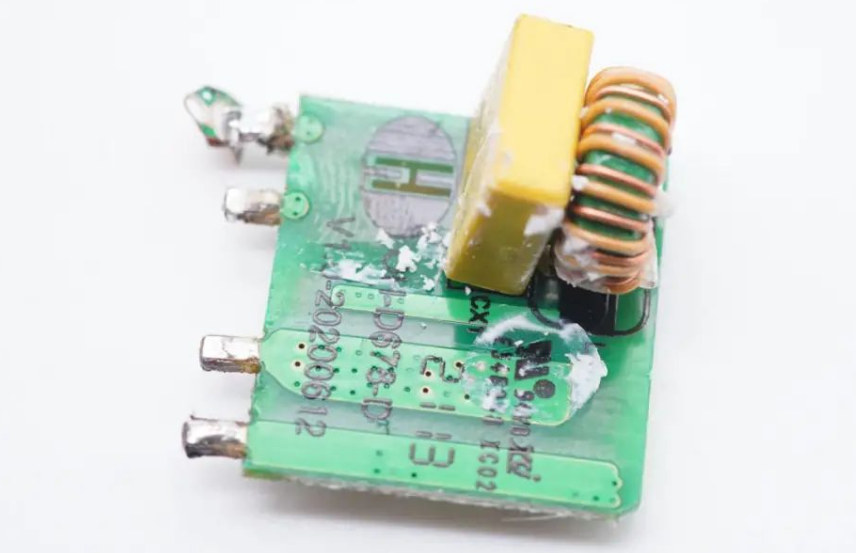

將小板拆下，板子正面設有共模電感和安規X電容。

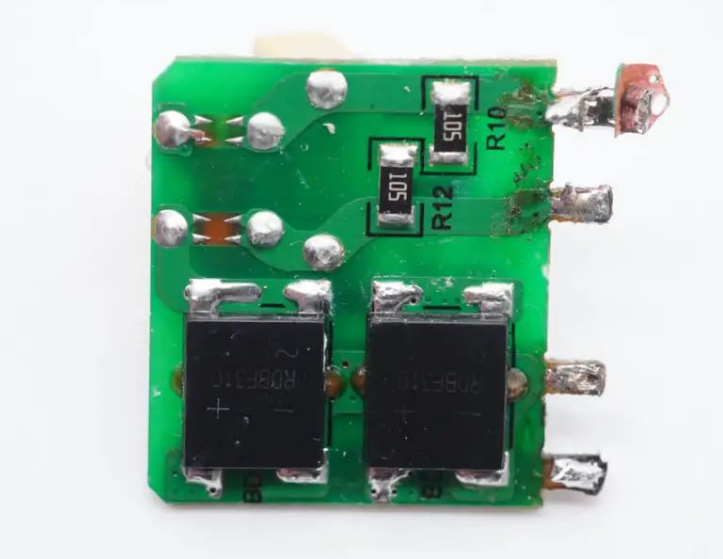

背面有兩顆整流橋。

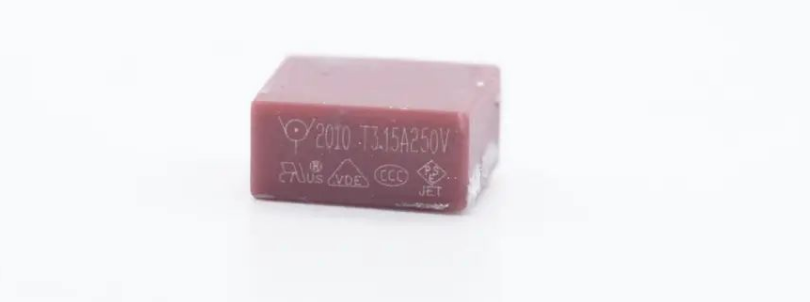

延時保險絲來自華德，出料號：2010 3.15A 250V。
共模電感雙線并繞，用于濾除EMI干擾。
安規X電容特寫，容量0.1μF。

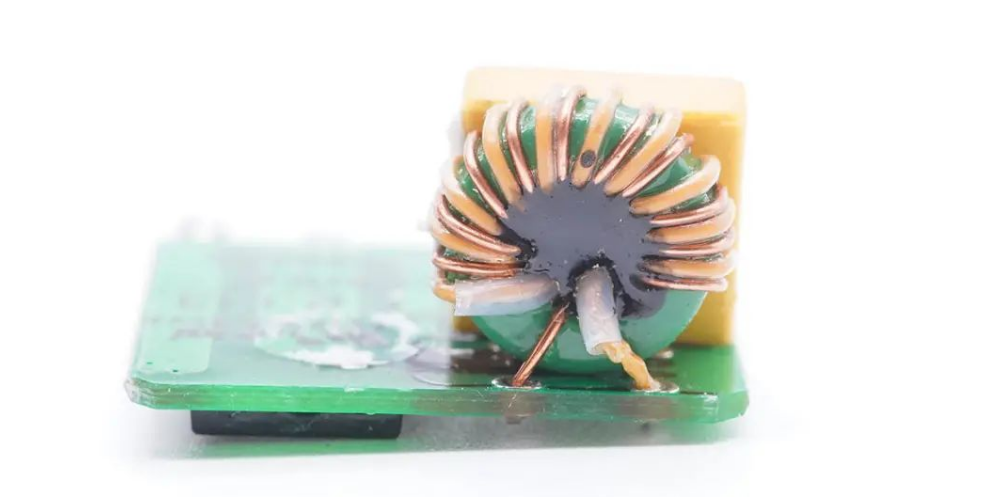

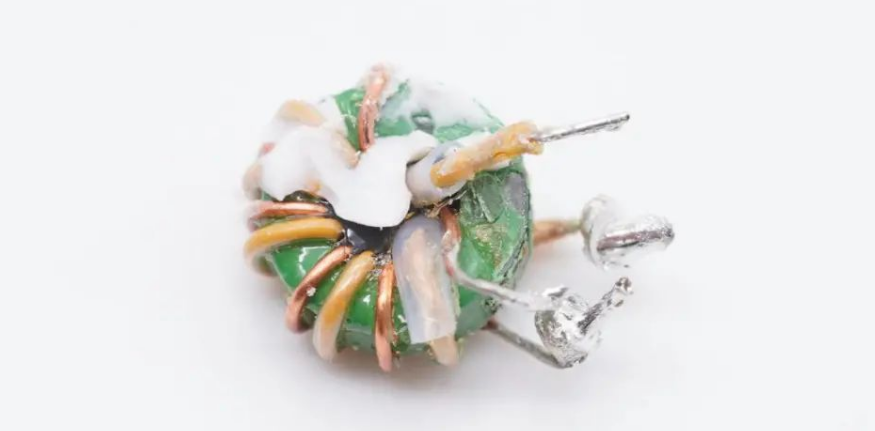

另一顆共模電感特寫，兩級設計。

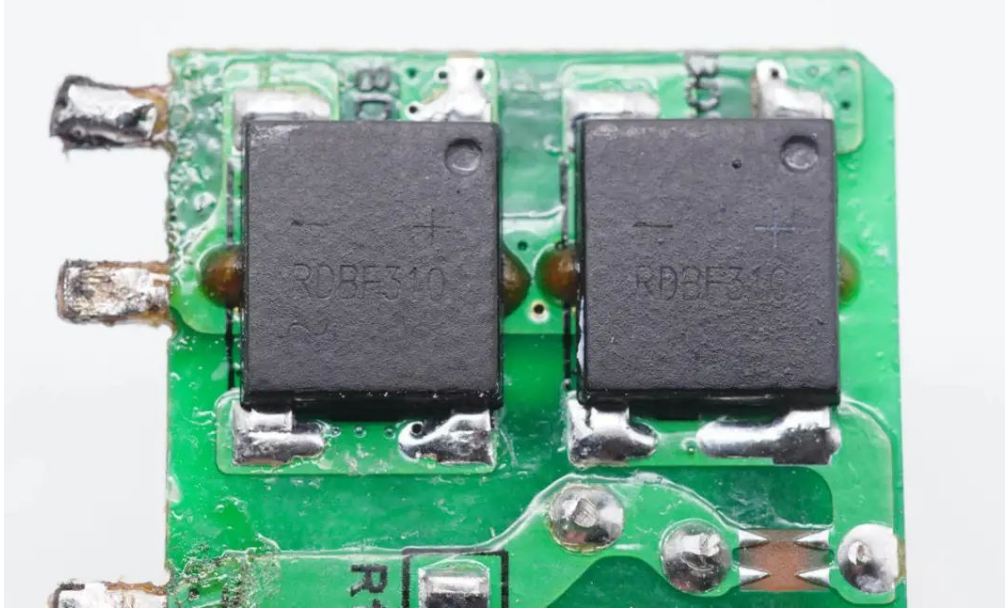

RDBF310整流橋?qū)⒔涣麟娹D(zhuǎn)換為直流電，采用兩顆是為了均攤發熱。

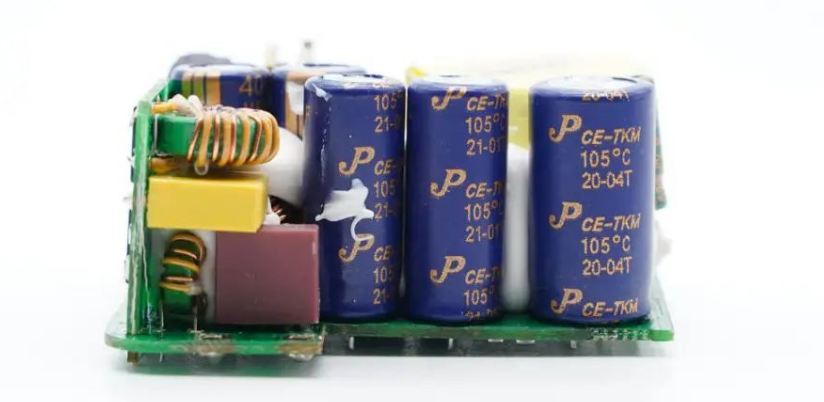

高壓濾波電解電容一覽，四顆規格為400V 22μF，一顆規格為400V 33μF。

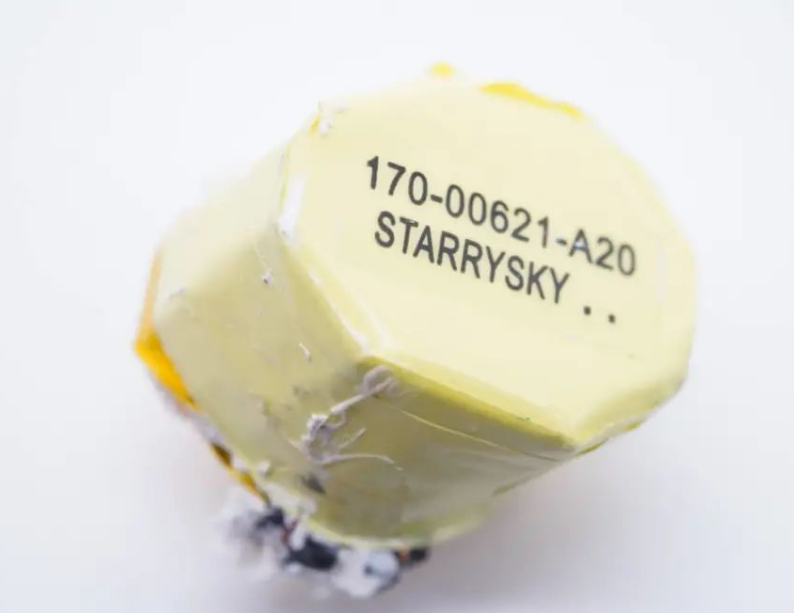

板子側面設有主控芯片供電電容、變壓器以及同步整流控制器。

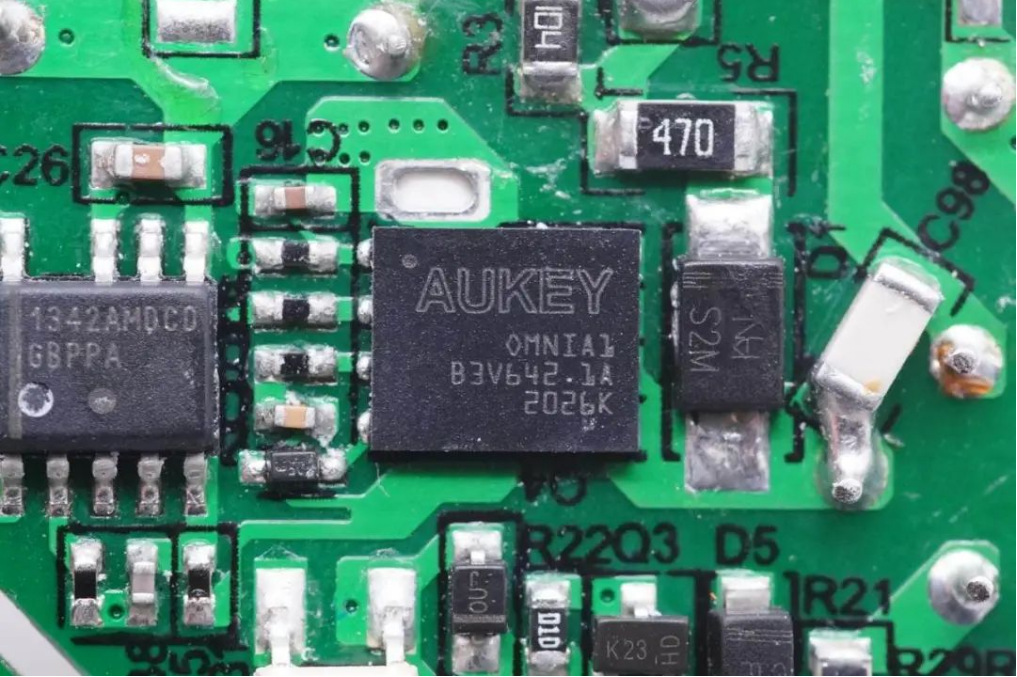

開關電源主控芯片采用安森美NCP1342，這是一顆高頻反激準諧振初級PWM控制器，內置主動X2電容放電、支持寬范圍Vcc供電、支持外接熱敏電阻進行過熱保護和多重完善的保護功能
氮化鎵功率芯片是定制型號，OMNIA1，由納微提供。
同步整流控制器采用MPS MP6908A，最高工作頻率600KHz，支持DCM/CCM/QR準諧振工作模式，內置振鈴檢測防止DCM和QR運行下誤開通，支持邏輯電壓和標準電壓同步整流管。

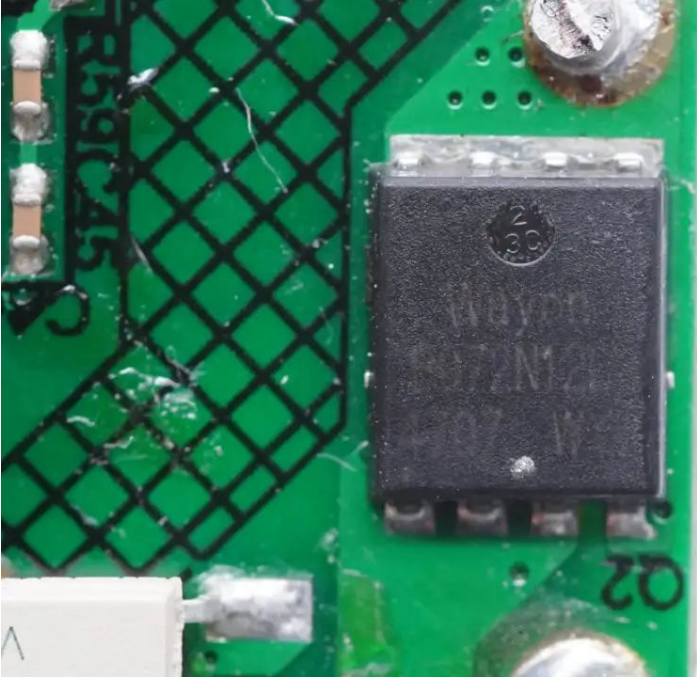

同步整流管采用維安WMB072N12LG2，耐壓120V，PDFN5060-8L封裝。

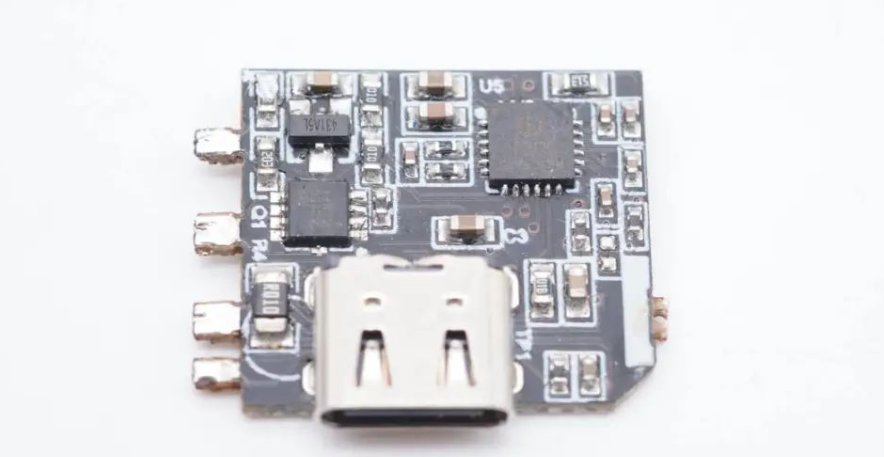

USB-C口母座所在小板正面設有協議芯片和輸出VBUS開關管。

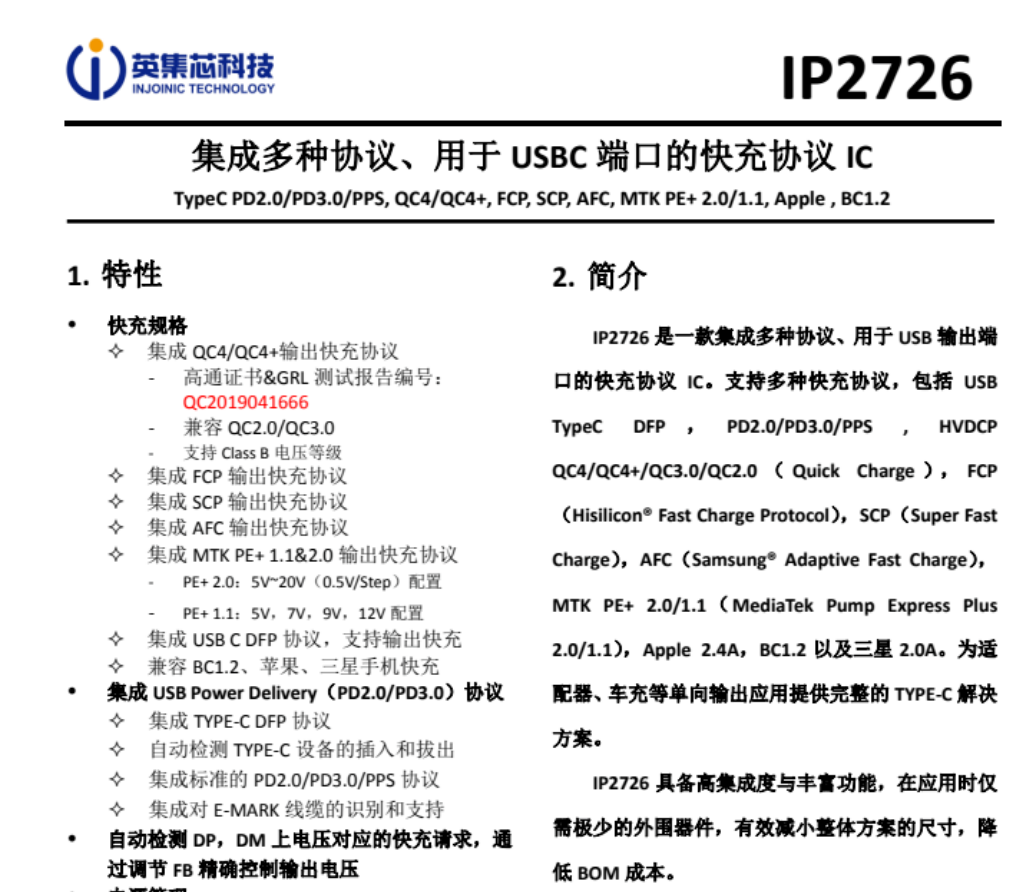

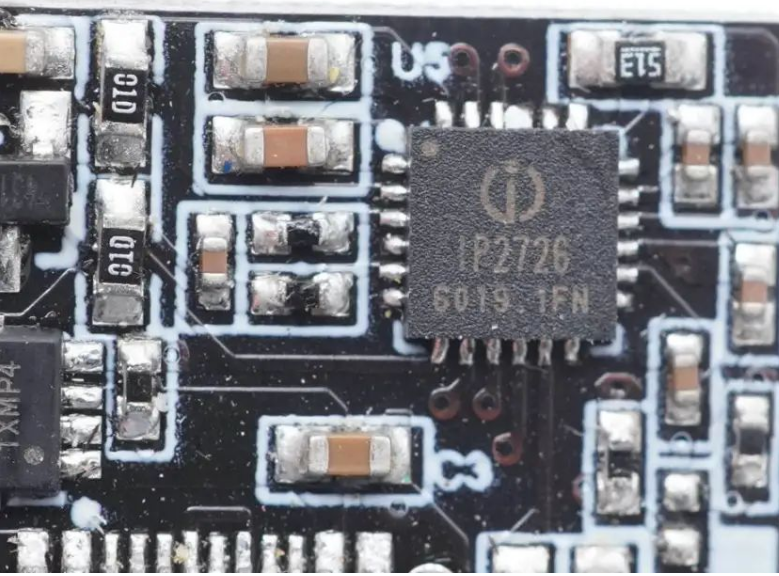

C口協議芯片采用的是英集芯IP2726，這是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本
輸出VBUS開關管采用新功率NCE3035Q，NMOS，耐壓30V。

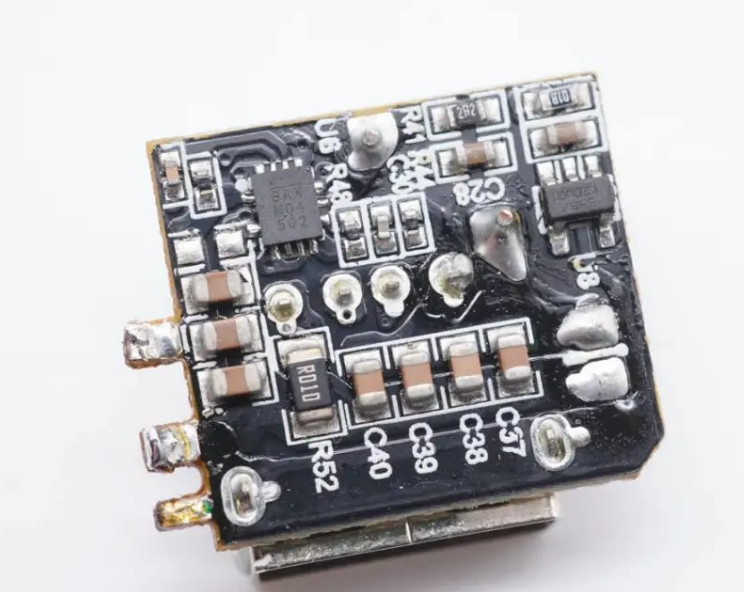

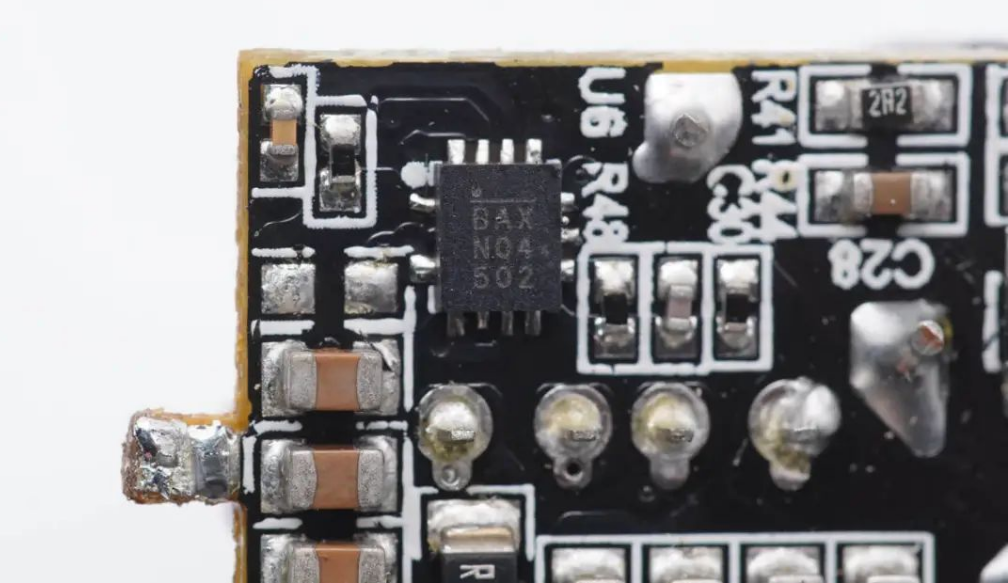

背面設有降壓控制器和自動識別IC。
降壓控制器特寫，MPS MP2491C，芯片內置降壓開關管，支持32V輸入電壓，最大輸出電流6A。

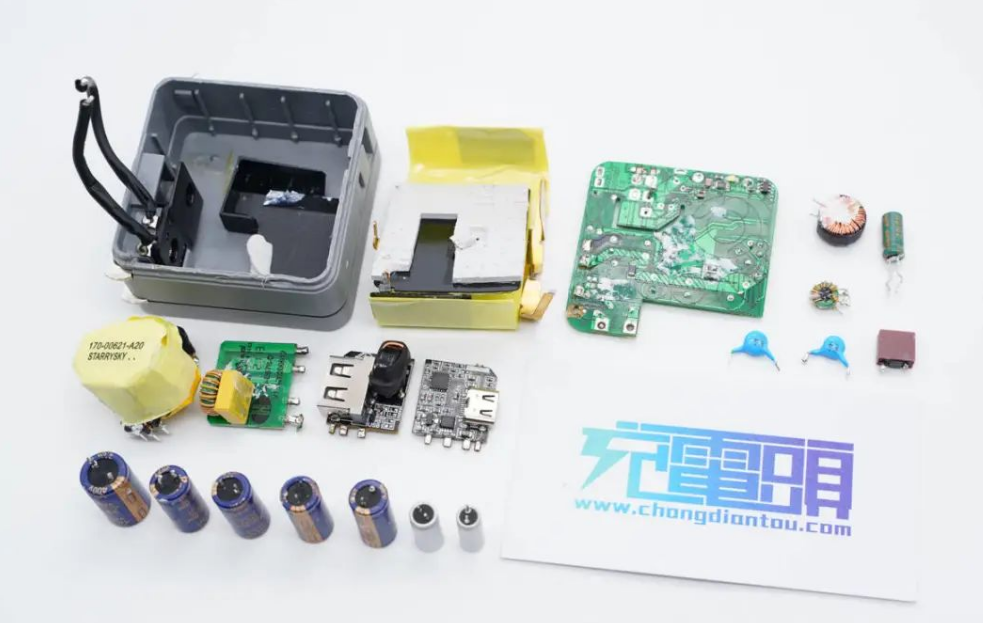

充電頭網拆解總結
DIGIFORCE 65W氮化鎵充電器整體做得比較小巧，加上配備折疊插腳，便攜性很好。不過雖配備1A1C接口，但只有C口支持快充，具備5-20V齊全固定電壓檔位以及5-21V3A一組PPS電壓檔位，可以充筆電、手機等設備，另外一個A口最高輸出功率只有12W，只能拿來充耳機等設備，相較主流的雙口快充來說，性能上還是略有欠缺。
充電頭網通過拆解發現，這款充電器基于高頻QR開關電源架構設計，采用主流的安森美NCP1342+MPS MP6908A方案，氮化鎵功率器件定制，同步整流管來自維安。C口采用英集芯IP2726協議芯片控制輸出，A口進行二次降壓以5V恒壓輸出。
