串聯穩壓器的過壓保護電路(OVP)是一種什么電路？

過壓保護電路 (OVP：Over Voltage Protection )是一種當輸入電壓高出一定值時限制輸出電流來保護IC防止受到破壞的電路。

過壓保護電路的檢測電壓可以從「峰值輸出電流―輸入電壓」特性圖表得出。

下圖(Fig1)是NJM2386的特性圖例，可以看出在輸入電壓約為25V時峰值電流受到了抑制。

使用輸入輸出電位差無法測出以上電壓。

開關電源的幾種保護OCP， OLP， OVP， OTP， ESD，UVLO分別是什么意思？

逐周限流保護(OCP)限制最大輸出電流；

過載保護(OLP)，限制最大輸出功率；

VDD過壓保護(OVP)，限制最大輸入電壓；

溫度保護(OTP  ),用于限制運行期間的最大溫升；

ESD保護，即靜電放電，避免靜電對芯片或電子元器件的損壞；

以及低壓關斷(UVLO)、欠壓鎖定，限制最小輸入電壓。

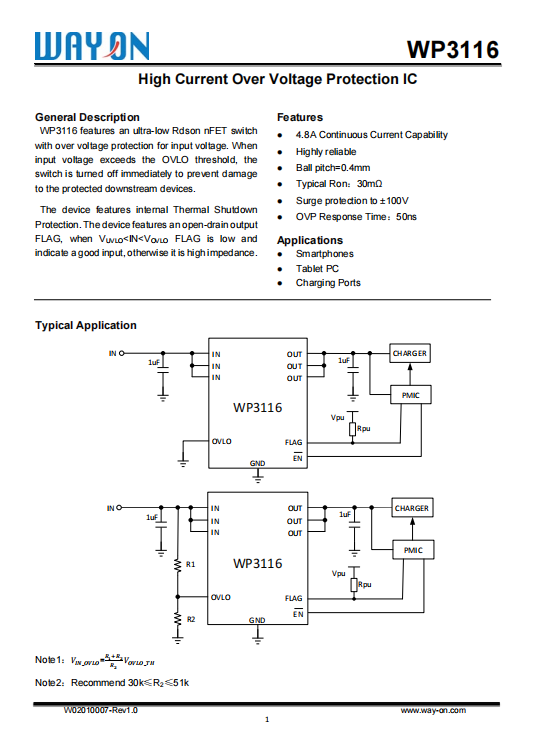

OVP的輸出電壓，本質上就是其內部的NMOS管的Uds。最大輸出電壓即為NMOS管的DS耐壓值。OVP的輸出斷與開，本質就是NMOS管的斷開與導通。NMOS管的打開與斷開主要由Vgs決定。然而Vgs隨著Vin的變化而變化。這也就有了Vin的輸入范圍。

重要參數

Surge：浪涌保護。有些OVP內部集成TVS，所以具備一定的浪涌保護功能。一般的OVP芯片最大可抵御100V或者120V浪涌電壓，此款芯片的最大抵御80V浪涌電壓。

Vin：輸入電壓，即Vin的輸入電壓的可承受范圍。

Vout：輸出電壓，即OVP輸出電壓的范圍。

Rdson：芯片內部的NMOS的導通電阻。這個電阻值越低越好。尤其在大電流充電的情況下，可減少壓降損失。

VIN_UVLO：即OVP工作的最小電壓。當輸入電壓達到VIN_UVLO時，OVP導通開始工作，其輸出有電壓。

VIN_OVLO：即OVP工作的最大電壓。當輸入電壓超過VIN_OVLO時，OVP斷開停止后級的輸出，其輸出無電壓。其是可控的。

Isw，即輸入電流，大多數OVP芯片，輸入電流MAX值為5V甚至更大。

TOFF OVP斷開響應的時間，其往往是50ns左右。即OVP從輸入電壓超過閾值到輸出電壓斷開之間的時間為50ns。
