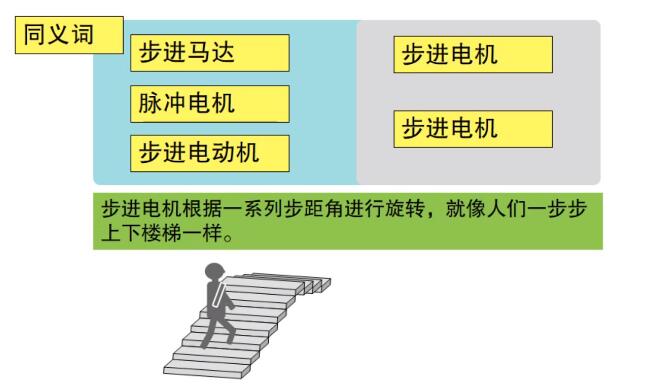

01、什么是步進電機？

步進電機是將電脈沖信號，轉變?yōu)榻俏灰苹蚓€位移的開環控制電機，又稱為脈沖電機。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響。當步進驅動器接收到一個脈沖信號時，它就可以驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”。

步進電機的旋轉是以固定的角度一步一步運行的，可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的，同時可以通過控制脈沖頻率，來控制電機轉動的速度和加速度，從而達到調速的目的。步進電機多用于數字式計算機的外部設備，以及打印機、繪圖機和磁盤等裝。

02、步進電機的特點：

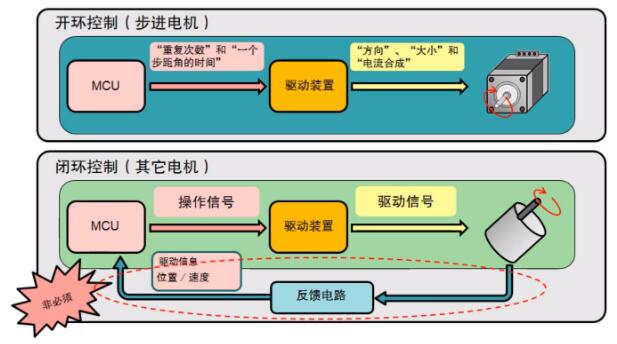

步進電機工作時的位置和速度信號不反饋給控制系統，如果電機工作時的位置和速度信號反饋給控制系統，那么它就屬于伺服電機。相對于伺服電機，步進電機的控制相對簡單，但不適用于精度要求較高的場合。

步進電機的優點和缺點都非常的突出，優點集中于控制簡單、精度高，缺點是噪聲、震動和效率，它沒有累積誤差，結構簡單，使用維修方便，制造成本低。步進電機帶動負載慣量的能力大，適用于中小型機床和速度精度要求不高的地方，缺點是效率較低、發熱大，有時會“失步”。優缺點如下所示。

優點

1. 電機操作易于通過脈沖信號輸入到電機進行控制；

2. 不需要反饋電路以返回旋轉軸的位置和速度信息（開環控制）；

3. 由于沒有接觸電刷而實現了更大的可靠性。

缺點

1. 需要脈沖信號輸出電路；

2. 當控制不適當?shù)臅r(shí)候，可能會出現同步丟失；

3. 由于在旋轉軸停止后仍然存在電流而產生熱量。

03、步進電機的分類：

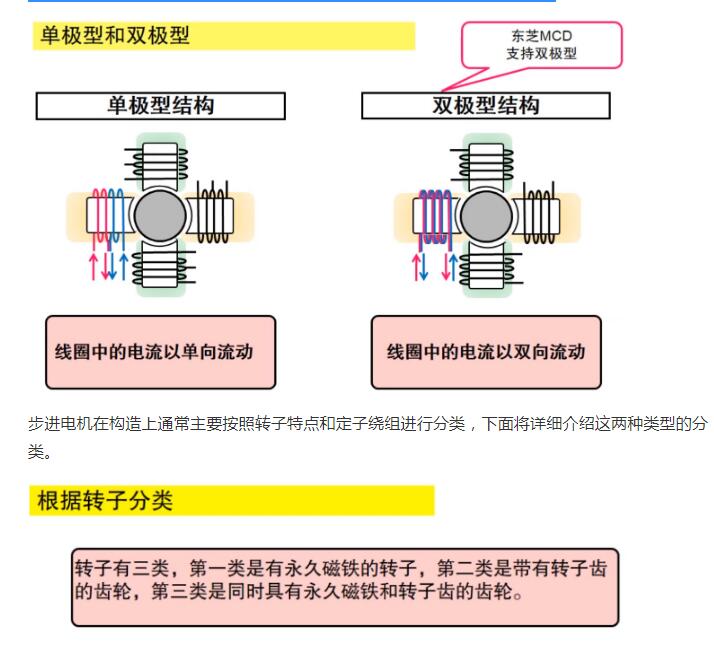

在相同電流且相同轉矩輸出的條件下，單極型步進電機比雙極型步進電機多一倍的線圈，成本更高，控制電路的結構也不一樣，目前市場上流行的大多是雙極型步進電機。

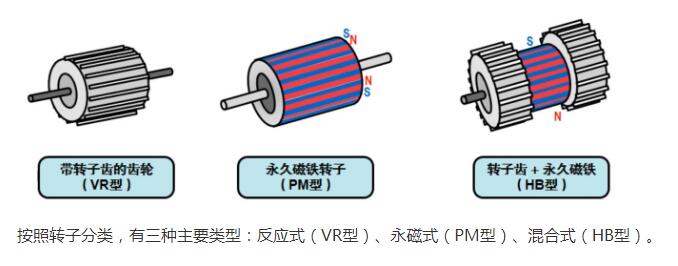

反應式

定子上有繞組，繞組由軟磁材料組成。其結構簡單、成本低、步距角小，可達1.2度，但動態性能差，效率低、發熱大，可靠性難以保證。

永磁式

永磁式步進電機的轉子用永磁材料制成，轉子的極數與定子的極數相同。其特點是動態性能好、輸出力矩大，但這種電機度差，步距角大（一般為7.5度或15度）。

混合式

混合式步進電機綜合了反應式和永磁式的優點，其定子上有很多相繞組，轉子上采用永磁材料，轉子和定子均有多個小齒以提高步距精度。其特點是輸出力矩大、動態性能好、步距角小，但結構復雜、成本相對較高。

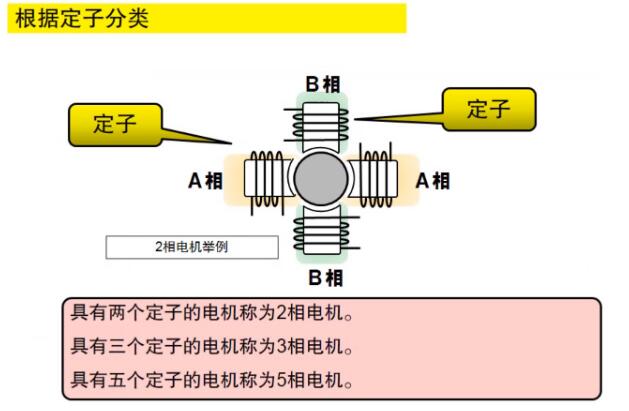

步進電機按照定子上繞組來分類，共有二相、三相和五相等系列。目前*受歡迎的是兩相混合式步進電機，約占97%以上的市場份額，其原因是性價比高，配上細分驅動器后效果良好。

該種電機的基本步距角為1.8度／步，配上半步驅動器后，步距角減少為0.9度，配上細分驅動器后。其步距角可細分達256倍（0.007度／微步）。由于摩檫力和制造精度等原因，實際控制精度略低。同一步進電機可配不同細分的驅動器以改變精度的效果。

04、步進電機的工作原理：

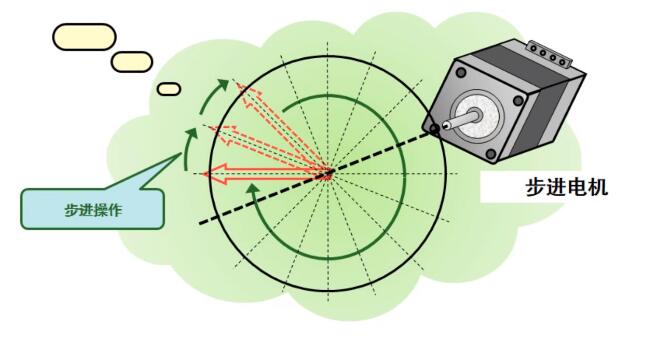

步進電機是通過脈沖信號來進行控制，每輸入一個脈沖信號，步進電機前進一步。步進電機旋轉的步距角，是在電機結構的基礎上等比例控制產生的，如果控制電路的細分控制不變，那么步進旋轉的步距角在理論上是一個固定的角度。在實際工作中，電機旋轉的步距角會有微小的差別，主要是由于電機結構上的固定有誤差產生的，而且這種誤差不會積累。

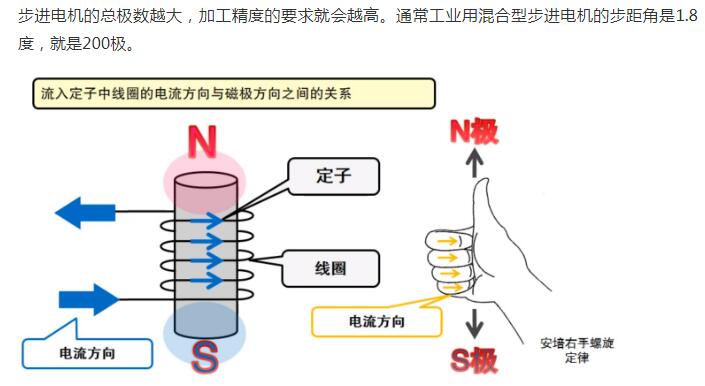

步進電機的相電流及磁場，遵循安培右手螺旋定律，由電能產生磁場能量，控制電機相電流，就能使電機定子的磁極方向發生反轉，二相磁場的變化相配合，進而產生電機的旋轉。

如果電流方向發生變化，磁極的方向也會發生變化，步進電機的電流流過定子產生磁場的過程叫做勵磁。

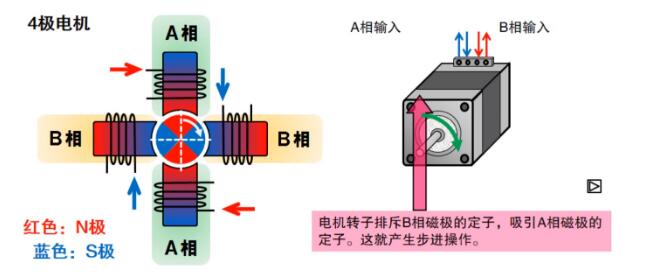

通常所說的二相步進電機，電機轉子的旋轉，包含不同磁極的磁場相斥和相吸實現的。如上圖所示，A相產生N極磁場吸引轉子的S極，B相產生S極磁場吸引轉子的N極，使定子產生旋轉的動力。如果改變A、B相定子線圈的電流方向，電機會產生另一步的旋轉。連續改變A、B相定子線圈的電流方向，電機會產生連續的旋轉。

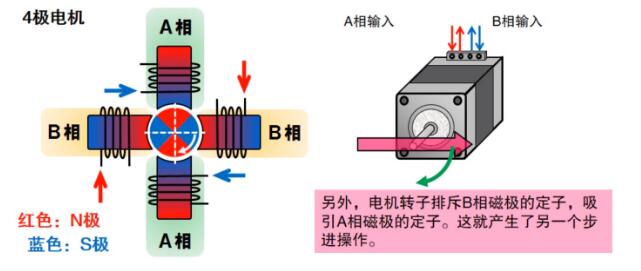

如上圖所示，電機的運動是通過改變電流在電機中的流動來實現的，電子轉子排斥B相磁極的定子，吸引A相磁極的定子，這就產生了另一個步進操作。

如上圖所示，定子線圈中的電流方向無論何時發生變化，磁極將會反轉，轉子重復步進操作。東芝步進電機驅動控制電路對電機的磁場勵磁的控制，是通過脈寬調制方式實現的，能夠?qū)崿F(xiàn)電機高效、穩定的運行。
