Wayon維安代理商SIC碳化硅肖特基二極管讓你的電源冰墩墩 透心涼
碳化硅器件主要包括功率二極管和功率開關管。功率二極管包括結勢壘肖特基（JBS）二極管、PiN二極管和超結二極管；功率開關管主要包括金屬氧化物半導體場效應開關管（MOSFET）、結型場效應開關管（JFET）、雙極型開關管（BJT）、絕緣柵雙極型晶體管（IGBT）、門極可關斷晶閘管（GTO）和發射極可關斷晶閘管（ETO）等。

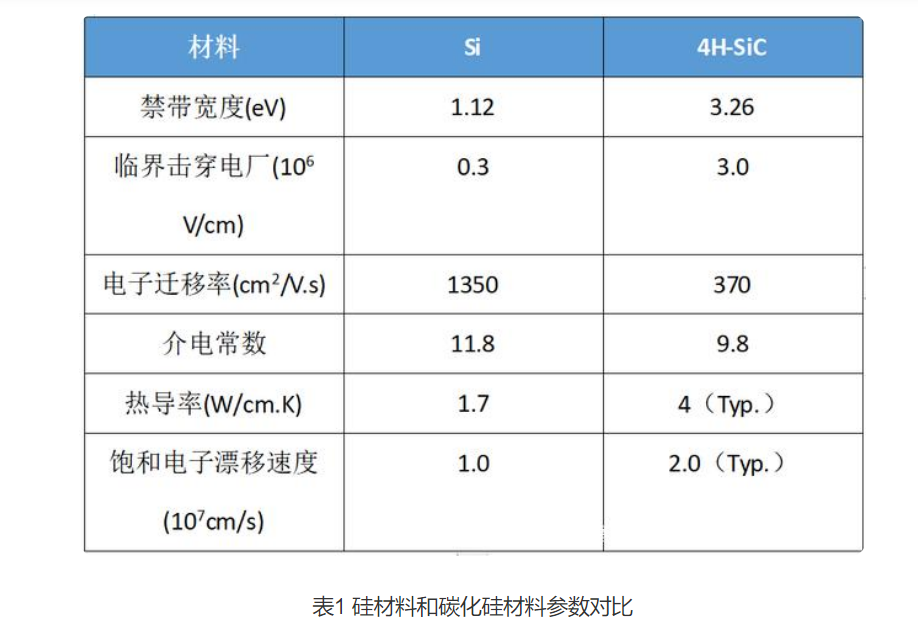

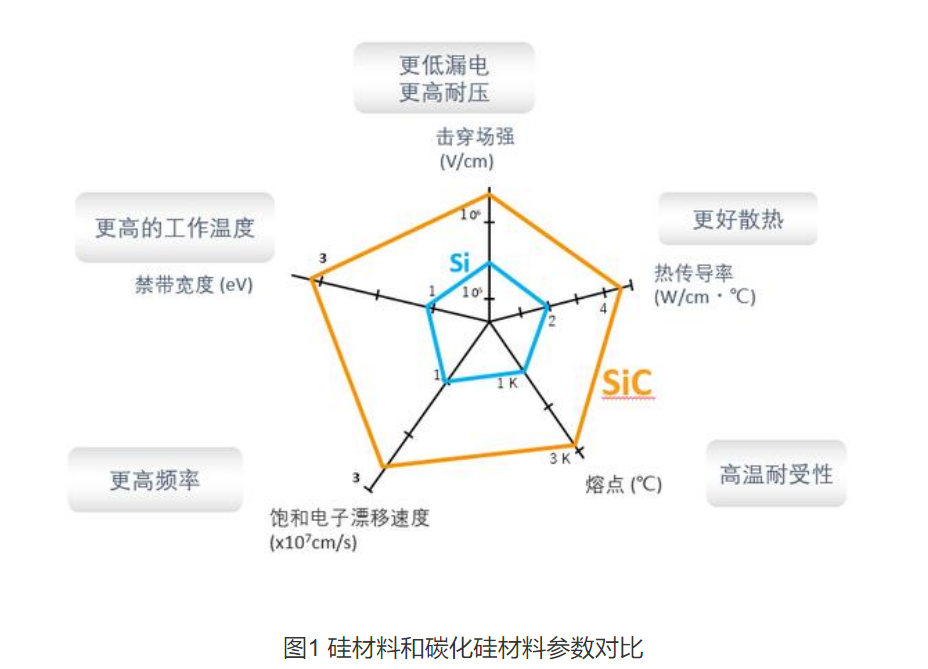

其性能優勢，如更低損耗、更高電壓、更高頻率、更小尺寸和更高結溫，非常適合制造大功率電子器件。
市面上主流的SiC二極管產品，基本上采用JBS結構。JBS結構主從原理上來說，主要是PN結二極管+肖特基結二極管。這樣的結構好處是它綜合了PiN反向漏電的特點，而且具有肖特基二極管快速恢復的特點。所以說SiC二極管既能工作在高壓下，又能工作在高頻下。
WAYON維安SiC碳化硅肖特基二極管的特點：
肖特基二極管最顯著的特點是反向恢復時間短，但是就傳統的肖特基二極管它的耐壓一般不超過200V，但是碳化硅肖特基二極管能擁有較短恢復時間實踐，同時在正向電壓也減少，耐壓也大大超過200V，典型的電壓有650V、1200V等，另外在反向恢復造成的損耗方面碳化硅肖特基二極管也有很大優勢。在開關電源輸出整流部分如果用碳化硅肖特基二極管可以用實現更高的直流電輸出。
Wayon維安第四代產品以100μm厚度為代表。此工藝水平為目前國際最優量產水平，國際上英飛凌C6等產品采用此節點工藝進行開發，得到VF和電容性能的綜合優勢，維安目前量產主推工藝也是采用此節點，工藝水平領先國內主流1代~1.5代水平。
Wayon維安碳化硅肖特基產品歷經250μm、150μm、100μm三次更新，目前量產產品全部采用100μm節點（維安第三代）薄片工藝，通過降低芯片厚度降低導通損耗和使用縮小有效結面積的方法降低電容，使器件電流密度，導通損耗和開關損耗等器件參數性能優于同行業水平。Wayon維安SIC碳化硅肖特基二極管：

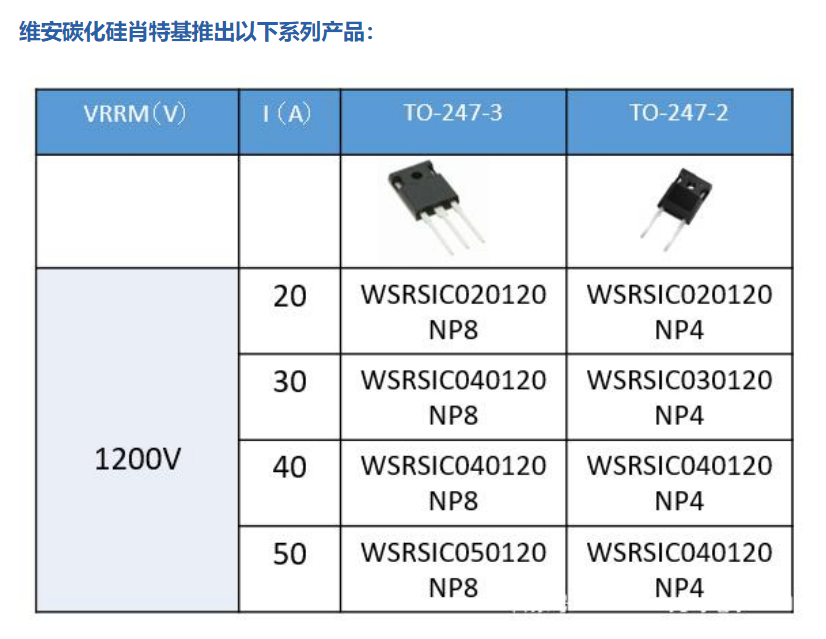

1200V 碳化硅肖特基二極管四個型號WSRSIC020120NP4/WSRSIC010120NP4/WSRSIC040120NP8/WSRSIC020120NP8；
650V 碳化硅肖特基二極管型號：WSRSIC010065NPD/WSRSIC008065NPD/WSRSIC006065NPD/WSRSIC004065NPD/WSRSIC010065NNI/WSRSIC008065NNI/WSRSIC006065NNI/WSRSIC004065NNI/WSRSIC010065NPF/WSRSIC008065NPF/WSRSIC006065NPF/WSRSIC004065NPF，封裝一般為DFN5*6/TO-220ISO-2L。

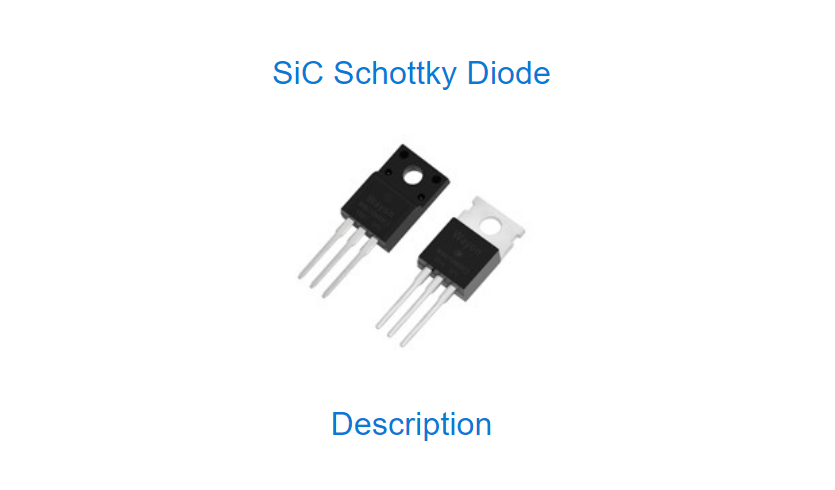

Wayon維安碳化硅肖特基二極管650V型號WSRSIC008065NPD規格書:
Wayon維安代理商在電源模塊中使用碳化硅肖特基二極管器件，具有以下優勢：
開關損耗極低；
較高的開關頻率；
結溫高，從而降低了冷卻要求和散熱要求；
更小封裝，適合更緊湊的方案。
可廣泛應用于太陽能逆變器、車載電源、新能源汽車電機控制器、UPS、充電樁、功率電源等領域。

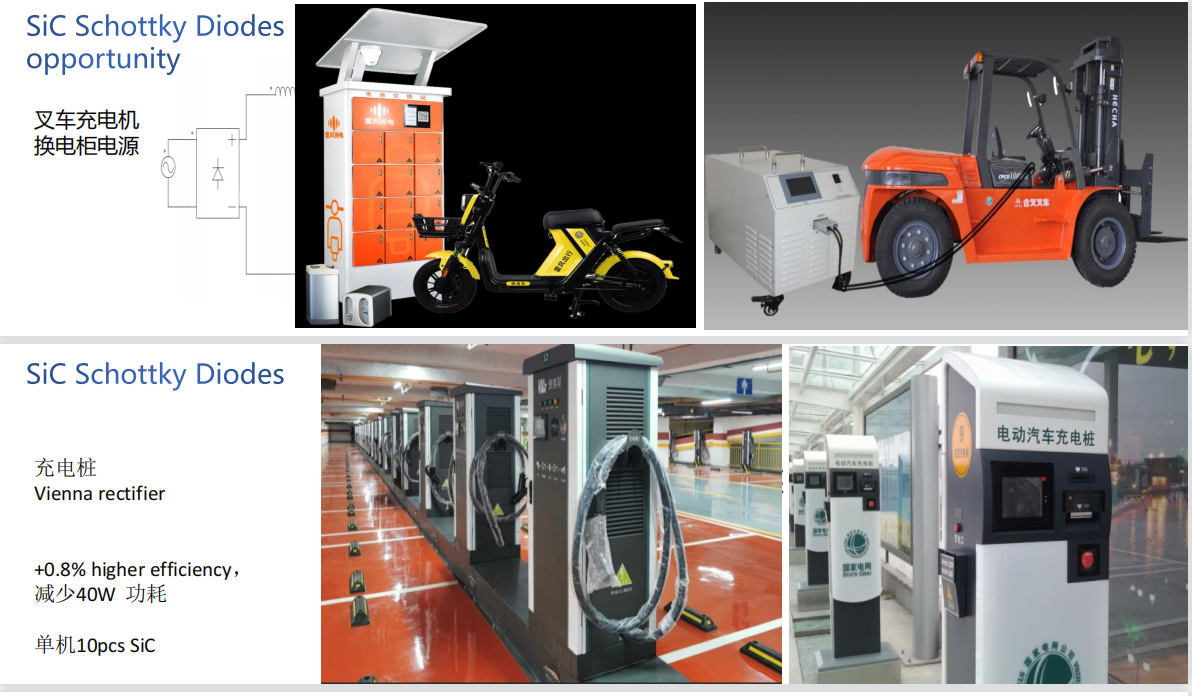

在新能源汽車中，SiC碳化硅肖特基二極管主要是用于車載OBC和地面充電樁設備。車載OBC和充電樁功能都是相同的，都是將電網中的交流電轉換成直流電，然后給汽車的蓄電池充電。
其中，SiC二極管主要用在兩個方面。第一，輸入端PFC電路中，SiC二極管作為升壓和整流二極管應用。第二，輸出端AC-DC電路中，SiC二極管作為高頻整流應用。由于車載OBC和充電樁輸入電壓不同，OBC是220V，充電樁是380V，OBC要求SiC二極管的電壓等級是650V，充電樁要求SiC二極管的電壓等級是1200V。電流從10A到幾十安都有。
在光伏逆變器中，SiC碳化硅肖特基二極管主要是用在前級MPPT電路，作為升壓二極管使用。一般來說SiC二極管一般與SiC MOSFET配套使用。目前來說主要使用的是1200V產品。由于光伏逆變器的功率等級跨度比較大，從百瓦到GW的光伏逆變器都有。相應的，對SiC分立器件要求不同，從幾A到幾十A的TO封裝的小器件，到幾百A、上千A的功率模塊。
