Wayon維安代理商分享能效標準 內置GaN高功率密度65W PD快充解決方案
更大容量電池需具備相同或更快充電時間的趨勢正在加速USB-C PD的采用。在設計USB PD適配器和充電器時，要滿足COC V5 Tier2等最新的能效標準，并考慮小型化設計以配合移動便攜式設備等輕薄短小但功能豐富多樣的趨勢。

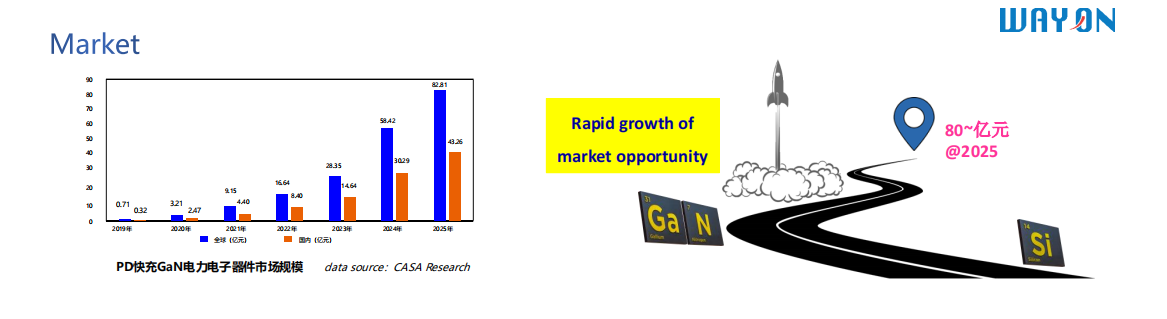

毫無疑問，GaN是實現電源小型化和高功率密度的關鍵器件。在一個65W手機快充的典型應用中，用氮化鎵功率器件替代傳統硅器件，把開關頻率提高到原先的2倍，可以實現近5%的效率提升，節省15%~30%的系統體積和成本。目前移動類消費電子產品的電池續航能力依然沒有實質性突破，所以USB-PD快充仍然是目前解決移動電子設備電池續航焦慮的重要手段。

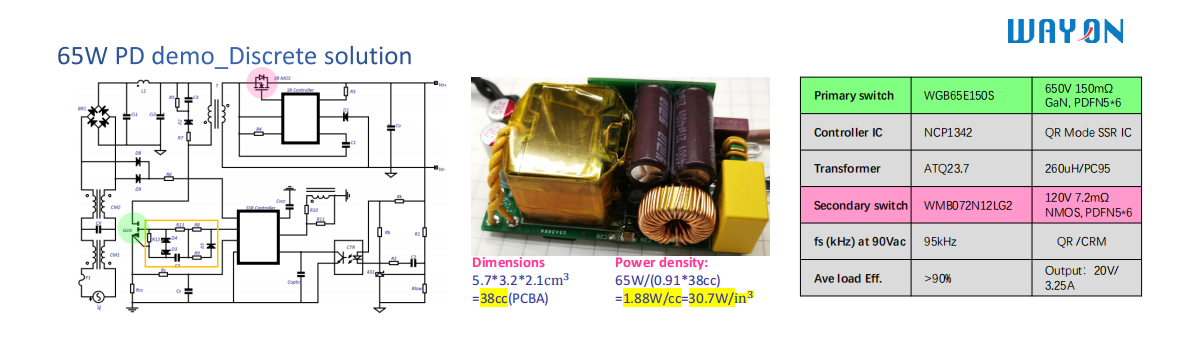

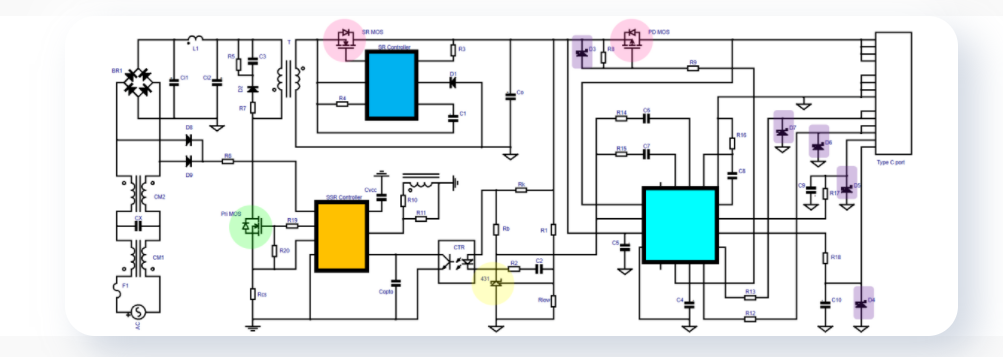

應用在消費類電子充電器電源場合的65W USB-PD，需要采用隔離AC-DC電源，以便滿足安規要求，在系統層面亦有很多應用要求和指標。

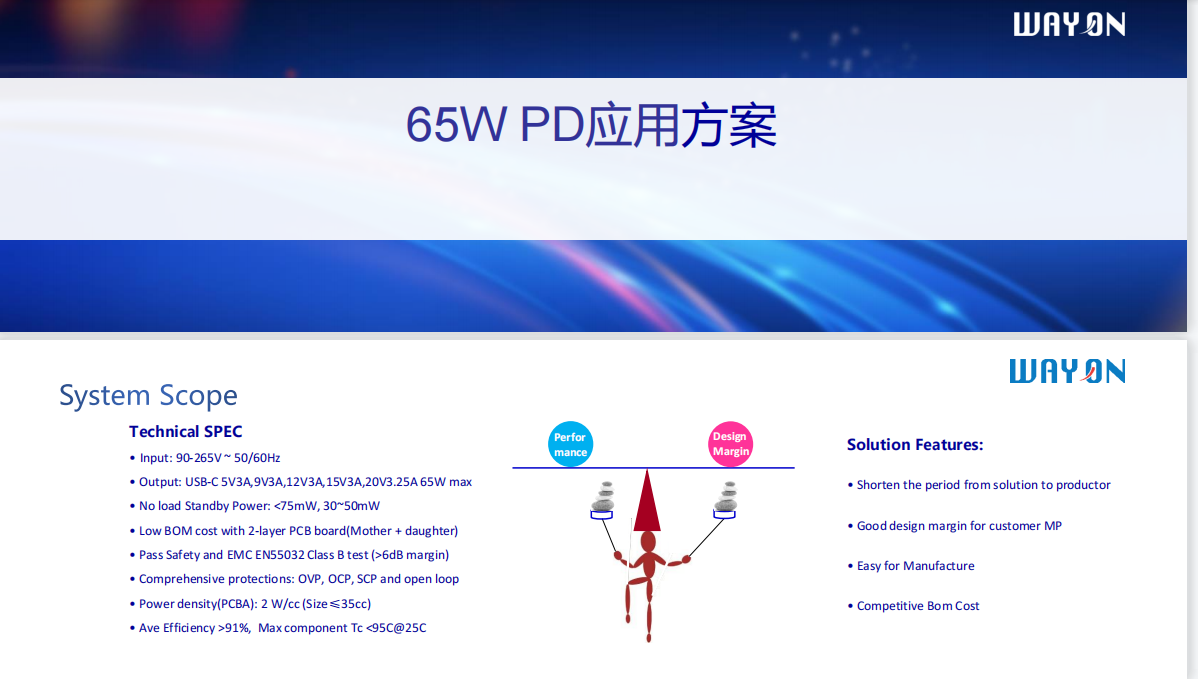

AC輸入電壓范圍：
適配全球電壓90Vac~264Vac，50/60Hz
DC輸出：
USB-type C， 3V/9V/12V/20V 3A，20V 3.25A，65W Max
待機功耗：
<75mW，30~50mW
電磁兼容性:
EN55032 Class B (>6dB margin)
電源效率：
Ave Efficiency >91%
器件溫升：
Tc <95C@25C
功率密度：
1.5+ W/cc (Size≤35cc) for PCBA
系統異常狀況的保護功能:
OVP, OCP, SCP, OTP
WAYON維安提供各類功率半導體產品，包括500V/ 600V/ 650V/ 700V/ 800V/ 900V/ 950V/ 1050V/ 1200V高壓超級結MOSFET（SJ-MOS）系列產品、 600V/ 650V/ 700V高壓VDMOS（HV-VDMOS）系列產品、低壓功率MOSFET （LV-MOS）系列產品、肖特基二極管（Schottky Diode）等。維安功率半導體 產品采用先進的制造工藝、全球領先的專利封裝技術，具有低功耗和高可靠性， 已在充電器、TV、適配器、LED照明、PC、服務器及汽車充電樁等領域得到廣泛 應用。
WAYON維安提供應對過電流、過電壓、過溫及抗電磁干擾的廣泛的電路保護產品。包 括自恢復保險絲（PPTC）、瞬態電壓抑制器（TVS、SESD Arrays）、多功能集 成保護IC（ESD/EMI）、靜電抑制器（ESD）、晶閘管浪涌保護器（TSS）、氣 體放電管（GDT）、玻璃放電管（SPG）、片式獨石熔斷器（Chip Fuse）、溫 度保險絲（Thermal Fuse）、陶瓷熱敏電阻（CPTC）、防雷模塊（SPD）、壓 敏電阻（MOV）、PCM保護模塊等，應用領域涵蓋移動通信、計算機系統、汽 車電子、數字消費類電子、電池、安防監控、儀器儀表、家用、工控設備等。
WAYON維安提供各類功率半導體產品，包括500V/ 600V/ 650V/ 700V/ 800V/ 900V/ 950V/ 1050V/ 1200V高壓超級結MOSFET（SJ-MOS）系列產品、 600V/ 650V/ 700V高壓VDMOS（HV-VDMOS）系列產品、低壓功率MOSFET （LV-MOS）系列產品、肖特基二極管（Schottky Diode）等。維安功率半導體 產品采用先進的制造工藝、全球領先的專利封裝技術，具有低功耗和高可靠性， 已在充電器、TV、適配器、LED照明、PC、服務器及汽車充電樁等領域得到廣泛 應用。
WAYON維安提供應對過電流、過電壓、過溫及抗電磁干擾的廣泛的電路保護產品。包 括自恢復保險絲（PPTC）、瞬態電壓抑制器（TVS、SESD Arrays）、多功能集 成保護IC（ESD/EMI）、靜電抑制器（ESD）、晶閘管浪涌保護器（TSS）、氣 體放電管（GDT）、玻璃放電管（SPG）、片式獨石熔斷器（Chip Fuse）、溫 度保險絲（Thermal Fuse）、陶瓷熱敏電阻（CPTC）、防雷模塊（SPD）、壓 敏電阻（MOV）、PCM保護模塊等，應用領域涵蓋移動通信、計算機系統、汽 車電子、數字消費類電子、電池、安防監控、儀器儀表、家用、工控設備等。
Part No. Package
12V-100V Trench P Channel Power MOSFET
WM01P75R DFN2*2-6L
WM02P160R DFN2*2-6L
WMQ55P02T1 PDFN3*3-8L
WMS15P02T1 SOP-8L
WMQ55P03T1 PDFN3*3-8L
WMB60P03T1 PDFN5*6-8L
WMS16P03T1 SOP-8L
WMQ50P03T1 PDFN3*3-8L
WMS14P03T1 SOP-8L
WMQ42P03T1 PDFN3*3-8L
WMS09DP03T1 SOP-8L
WMO50P03T1 TO-252
WMS12P03T1 SOP-8L
WM03P115R DFN2*2-6L
WMQ30P03T1 PDFN3*3-8L
WMQ30P04T1 PDFN3*3-8L
WMS13P04T1 SOP-8L
WMO50P04T1 TO-252
WMQ25P06T1 PDFN3*3-8L
WMO35P06T1 TO-252
WMO25P06T1 TO-252
WMO13P06T1 TO-252
WMS05P06T1 SOP-8L
WMQ05P06T1 PDFN3*3-8L
WMQ12P10T1 PDFN3*3-8L
WMO18P10T1 TO-252
20V-250V Trench N Channel Power MOSFET
WMR15N02T1 DFN2*2-6L
WMR09N02T1 DFN2*2-6L
WMQ30N02T1 PDFN3*3-8L
WMO90N02T1 TO-252
WMO60N02T1 TO-252
WM02DN080C DFN2*3-6L
WM02DN085C DFN2*3-6L
WM02DN095C DFN2*3-6L
WM02DN110C DFN2*3-6L
WM02DN560Q DFN3*3-8L
WMB90N03T1 PDFN5*6-8L
WMK180N03T1 TO-220
WMO150N03T1 TO-252
WMM180N03T1 TO-263
WMQ45N03T1 PDFN3*3-8L
WMQ80N03T1 PDFN3*3-8L
WMB108N03T1 PDFN5*6-8L
WMS15N03T1 SOP-8L
WMO96N03T1 TO-252
WMR16N03T1 DFN2*2-6L
WMR15N03T1 DFN2*2-6L
WMQ40N03T1 PDFN3*3-8L
WMB81N03T1 PDFN5*6-8L
WMO80N03T1 TO-252
WMS13N03T1 SOP-8L
WMK75N03T1 TO-220
WMR14N03T1 DFN2*2-6L
WMR13N03T1 DFN2*2-6L
WMR12N03T1 DFN2*2-6L
WMQ46N03T1 PDFN3*3-8L
WMB58N03T1 PDFN5*6-8L
WMO55N03T1 TO-252
WMR10N03T1 DFN2*2-6L
WMQ37N03T1 PDFN3*3-8L
WMQ36DN03T1 PDFN3*3-8L
WMB46N03T1 PDFN5*6-8L
WMS11N03T1 SOP-8L
WM03N115A SOP-8L
WMR07N03T1 DFN2*2-6L
WMQ28N03T1 PDFN3*3-8L
WMS10DN03T1 SOP-8L
WM03N105A SOP-8L
WMR06N03T1 DFN2*2-6L
WMB116N04T1 PDFN5*6-8L
WMO150N04T1 TO-252
WMK188N04T1 TO-220
WMQ55N04T1 PDFN3*3-8L
WMB70N04T1 PDFN5*6-8L
WMK80N04T1 TO-220
WMO75N04T1 TO-252
WMQ50N04T1 PDFN3*3-8L
WMB56N04T1 PDFN5*6-8L
WMO60N04T1 TO-252
WMQ30N04T1 PDFN3*3-8L
WMB116N06T1 PDFN5*6-8L
WMS18N06T1 SOP-8L
WMO105N06T1 TO-252
WMO70N06T1 TO-252
WMB75N06T1 PDFN5*6-8L
WMS13N06T1 SOP-8L
WMO80N06T1 TO-252
WMK80N06T1 TO-220
WMQ44N06T1 PDFN3*3-8L
WMB52N06T1 PDFN5*6-8L
WMS10N06T1 SOP-8L
WMO40N06T1 TO-252
WMO20N06T1 TO-252
WMS05N06T1 SOP-8L
WMO17N06T1 TO-252
WMQ35N07T1 PDFN3*3-8L
WMB64N10T1 PDFN5*6-8L
WMS11N10T1 SOP-8L
WMS08N10T1 SOP-8L
WMK28N10T1 TO-220
WMO28N10T1 TO-252
WMQ12N10T1 PDFN3*3-8L
WMO14N10T1 TO-252
WMT05N10T1 SOT-223
WMK16N10T1 TO-220
WMO15N10T1 TO-252
WMO09N10T1 TO-252
WMT04N15T1 SOT-223
WMO15N15T1 TO-252
WMO09N15T1 TO-252
WMO18N20T1 TO-252
30V-250V SGT N Channel Power MOSFET
WMB017N03LG2 PDFN5*6-8L
WMQ023N03LG2 PDFN3*3-8L
WMB023N03LG2 PDFN5*6-8L
WMQ040N03LG2 PDFN3*3-8L
WMB040N03LG2 PDFN5*6-8L
WMB042DN03LG2 PDFN5*6-8L
WMQ052N03LG2 PDFN3*3-8L
WMB052N03LG2 PDFN5*6-8L
WMQ30N03T2 PDFN3*3-8L
WMB52N03T2 PDFN5*6-8L
WMQ080N03LG2 PDFN3*3-8L
WMB080N03LG2 PDFN5*6-8L
WMQ098N03LG2 PDFN3*3-8L
WMB098N03LG2 PDFN5*6-8L
WMB018N04LG2 PDFN5*6-8L
WMS032N04LG2 SOP-8L
WMQ032N04LG2 PDFN3*3-8L
WMB032N04LG2 PDFN5*6-8L
WMQ050N04LG2 PDFN3*3-8L
WMQ090N04LG2 PDFN3*3-8L
WMB090N04LG2 PDFN5*6-8L
WMS090N04LG2 SOP-8L
WMB025N06LG2 PDFN5*6-8L
WMK025N06LG2 TO-220
WMB025N06HG2 PDFN5*6-8L
WML025N06HG2 TO-220F
WMK025N06HG2 TO-220
WMB85N06T2 PDFN5*6-8L
WMO036N06LG2 TO-252
WMS082N06LG2 SOP-8L
WMB082N06LG2 PDFN5*6-8L
WMS091N06LG2 SOP-8L
WMQ091N06LG2 PDFN3*3-8L
WMB091N06LG2 PDFN5*6-8L
WMS098N06LG2 SOP-8L
WMQ098N06LG2 PDFN3*3-8L
WMB098N06LG2 PDFN5*6-8L
WMS098DN06LG2 SOP-8L
WMS048NV6LG2 SOP-8L
WMQ048NV6LG2 PDFN3*3-8L
WMB048NV6LG2 PDFN5*6-8L
WMQ048NV6HG2 PDFN3*3-8L
WMS048NV6HG2 SOP-8L
WMB048NV6HG2 PDFN5*6-8L
WMM050NV6HG2 TO-263
WMS090NV6LG2 SOP-8L
WMQ090NV6LG2 PDFN3*3-8L
WMB090NV6LG2 PDFN5*6-8L
WMB036N08HG3 PDFN5*6-8L
WMB037N08HG2 PDFN5*6-8L
WMM037N08HG2 TO-263
WMK037N08HG2 TO-220
WMQ060N08LG2 PDFN3*3-8L
WMB060N08LG2 PDFN5*6-8L
WMB060N08HG2 PDFN5*6-8L
WMK060N08HG2 TO-220
WMO060N08HG2 TO-252
WMM060N08HG2 TO-263
WMS18N08T2 SOP-8L
WMB48N08T2 PDFN5*6-8L
WMK053NV8HGS TO-220
WMM053NV8HGS TO-263
WMK028N10HG2 TO-220
WMM028N10HG2 TO-263
WMB129N10T2 PDFN5*6-8L
WMB128N10T2 PDFN5*6-8L
WMM166N10T2 TO-263
WMK043N10LG2 TO-220
WMK166N10T2 TO-220
WMB055N10HG2 PDFN5*6-8L
WMK055N10HG2 TO-220
WMM055N10HG2 TO-263
WMB060N10LG2 PDFN5*6-8L
WMK060N10LG2 TO-220
WMB080N10LG2 PDFN5*6-8L
WMK080N10LG2 TO-220
WMS080N10LG2 SOP-8L
WMB080N10HG2 PDFN5*6-8L
WMO080N10HG2 TO-252
WML080N10HG2 TO-220F
WMP73N10T2 TO-251
WMO73N10T2 TO-252
WMS099N10LG2 SOP-8L
WMQ099N10LG2 PDFN3*3-8L
WMB099N10LG2 PDFN5*6-8L
WMK099N10LG2 TO-220
WMP099N10LG2 TO-251
WMB34N10T2 PDFN5*6-8L
WMK75N10T2 TO-220
WMO60N10T2 TO-252
WMS12N10T2 SOP-8L
WMS119N10LG2 SOP-8L
WMQ119N10LG2 PDFN3*3-8L
WMB119N10LG2 PDFN5*6-8L
WMP119N10LG2 TO-251
WMS175N10LG2 SOP-8L
WMK175N10LG2 TO-220
WMQ175N10LG2 PDFN3*3-8L
WMB175N10LG2 PDFN5*6-8L
WMK049N12HG2 TO-220
WMM049N12HG2 TO-263
WMK058N12HG2 TO-220
WMM058N12HG2 TO-263
WMB072N12LG2 PDFN5*6-8L
WMK072N12LG2 TO-220
WMB072N12HG2 PDFN5*6-8L
WMK072N12HG2 TO-220
WMB125N12LG2 PDFN5*6-8L
WMK125N12LG2 TO-220
WMK161N15T2 TO-220
WMM161N15T2 TO-263
WML071N15HG2 TO-220F
WMK071N15HG2 TO-220
WMM071N15HG2 TO-263
WMB115N15HG2 PDFN5*6-8L
WMK115N15HG2 TO-220
WMM115N15HG2 TO-263
WMB198N15HG2 PDFN5*6-8L
WMK198N15HG2 TO-220
WMO28N15T2 TO-252
WMS06N15T2 SOP-8L
WMO20N15T2 TO-252
WMS05N15T2 SOP-8L
WMB340N20HG2 PDFN5*6-8L
WMK340N20HG2 TO-220
WMM340N20HG2 TO-263
WMO18N20T2 TO-252
WML15N25T2 TO-220F
WMO15N25T2 TO-252
