電源芯片設計選型注意事項
時間：2022-02-01 發布人：京柏微 點擊量：
1.低壓電源一般分為性線調整器（LDO）及開關電源轉換器（DC/DC)兩種也是便攜式產品里面最常用到的器件。
2.在此講一下兩種產品的優劣勢：
1、LDO：有紋波抑制功能、且自身不會產生干擾源、外圍元件少使用方便、相對成本低。劣勢：壓差大時效率低、發熱量大、實現大電流時器件體積大，只適合低壓差小電流產品使用。
2、DC/DC：轉換效率高基本不受壓差限制，發熱量小、容易實現大電流輸出。劣勢：外圍器件多、開關切換時會產生噪聲、相對成本高。

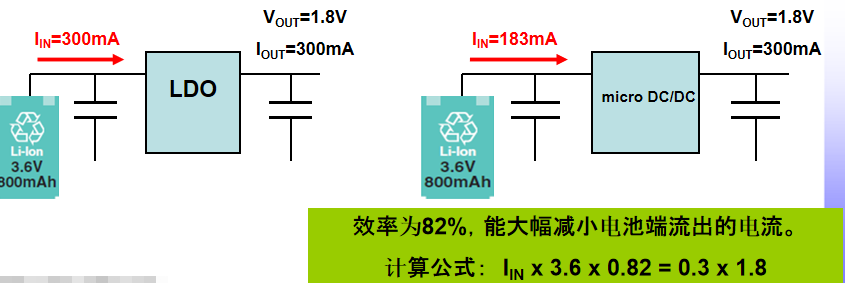

3.效率轉換實例：左邊LDO、右邊DC/DC

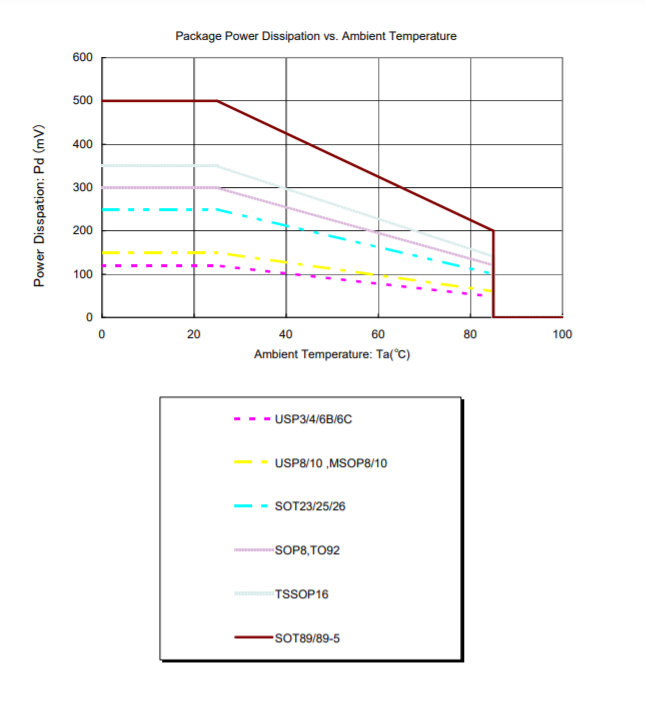

4.LDO封裝功率對照表：
5.LDO與DC/DC的選取從性能，成本 ，性能滿足情況下優先LDO。基本性能判斷可從公式得知： (VIN – VOUT)* IOUT <= Pd
Pd可從封裝功率對照表中查到。
6.例如：輸入5V、輸出2.5V、輸出電流300mA Pd=750mW 從對照表查到封裝最大功率(SOT-89)是500mW。從計算得知LDO滿足不了目前的應用狀態所以改用DC/DC。
7.DC/DC的輸出電流在規格書里有介紹，例如DCDC系列輸出電流600mA也就是最大輸出電流，功率MOS集成的DC/DC對封裝功率可以不關注。只需了解輸出電流即可。
